卧床患者功能训练器的制作方法

本发明属于医疗康复器材技术领域，特别涉及一种卧床患者功能训练器。

背景技术：

很多腿部受伤或心脑血管疾病的病人都会在床上长时间卧床治疗，而腿部长时间的脱离地面会使腿部肌肉萎缩，腿部不能承受身体重量，往往在病情痊愈后需要进行一段时间的站立和行走恢复，而久卧的病人突然重新开始站立或行走，可能会无法适应，需要他人的帮助，也经常会摔倒，特别是心脑血管疾病的病人，突然加大身体的运动量，也存在一定的风险，加重病情；另外上肢长时间缺乏锻炼也会造成上肢无力，甚至肌肉萎缩，影响患者的健康。

另外，很多危重患者的日常护理对于患者来说是十分重要的，由于危重患者的身体等各方面的原因，对危重患者进行护理成为医护工作者十分重要的任务之一，由于缺乏合适的训练器，医护人员的工作量很大。为减轻医护工作者的工作量和帮助患者恢复健康，避免机能退化，急需一种比较合适的方法或器材来辅助长久卧床的病人日常锻炼上肢和下肢，减轻医护人员负担。

为了克服上述缺点，本发明人积极创新研究，以期创设出一种新型的卧床患者功能训练器。

技术实现要素：

本发明主要解决的技术问题是提供一种卧床患者功能训练器，能够安装于床上，具有帮助患者在床上即可锻炼上肢和下肢机能的作用，同时不需要医护人员看守，减轻医护人员负担，而且结构简单、易于实施，便于拆卸和折叠收纳，减少占用空间。

为解决上述技术问题，本发明采用的一个技术方案是：提供一种卧床患者功能训练器，包括座体、拉力总成和脚踏总成，所述拉力总成固定于所述座体的前端，所述脚踏总成旋转固定于所述座体的上部，还包括用于将所述座体固定于床的固定连接装置。

为解决上述技术问题，本发明采用的进一步技术方案是：

所述固定连接装置包括侧边固定连接装置，所述侧边固定连接装置设有至少一组，每组侧边固定连接装置皆是由对称设置的且分别位于所述座体的左、右侧的侧边连接锁紧杆构成，所述侧边连接锁紧杆与床面平行，每根所述侧边连接锁紧杆皆包括横向连接杆和固定于所述横向连接杆的外端的第一锁紧机构，所述横向连接杆的内端固定于所述座体，所述第一锁紧机构锁于床的侧边框。

进一步地说，所述固定连接装置包括至少一个后端固定连接装置，所述后端固定连接装置为下列三种结构中的至少一种：

一、所述后端固定连接装置包括横向连接杆和纵向连接杆，所述横向连接杆与床面平行，所述横向连接杆的内端连接于所述座体，横向连接杆的外端连接纵向连接杆的下端，所述纵向连接杆的上端具有第二锁紧机构，所述第二锁紧机构锁于床尾板的上端；

二、所述后端固定连接装置包括后端连接锁紧杆，所述后端连接锁紧杆与床面平行，所述后端连接锁紧杆包括横向连接杆和固定于所述横向连接杆的外端的第三锁紧机构，所述横向连接杆的内端连接于所述座体，所述第三锁紧机构锁于床的床尾边框；

三、所述后端固定连接装置包括横向连接杆、定位对杆和锁紧螺丝，所述定位对杆由两根相互平行且分别位于床尾栏杆的前、后侧的定位杆构成，且每一所述定位杆皆设有一与所述锁紧螺丝相匹配的螺纹通孔，所述横向连接杆的前端连接于所述座体，所述横向连接杆的后端设有一与所述锁紧螺丝相匹配的螺纹盲孔，所述锁紧螺丝同时锁于定位对杆的螺纹通孔和横向连接杆的螺纹盲孔中。

进一步地说，所述横向连接杆和所述纵向连接杆皆是包括外管和内管的伸缩杆，且所述伸缩杆上设有锁定内管和外管相对长度的长度锁定手柄，所述第一锁紧机构、所述第二锁紧机构和所述第三锁紧机构皆包括“L”型板和固定锁紧手柄，所述“L”型板包括相互垂直的横板和竖板，所述横板和所述竖板皆设有一螺纹通孔，通孔内皆锁合有所述固定锁紧手柄，所述固定锁紧手柄的末端与床抵紧。

进一步地说，所述后端固定连接装置的横向连接杆的外端与所述纵向连接杆的下端转动连接。

进一步地说，所述脚踏总成包括旋转机构和设于所述旋转机构两端的脚踏鞋，所述旋转机构穿设于所述座体的上部。

进一步地说，所述脚踏鞋包括鞋面、鞋底和固定于所述鞋底后侧的鞋帮，所述鞋帮的长度为所述鞋底长度的1/3-1/5，所述鞋帮上设有脚踝系带，所述鞋面和所述鞋底的左侧和右侧皆设有矩阵式分布的调节孔，所述矩阵为3*3矩阵，所述鞋面系绳同时穿过鞋面的调节孔和鞋底的调节孔内，并将所述鞋面固定于所述鞋底上。

进一步地说，所述脚踏总成还包括安装于旋转机构上的计数装置，所述计数装置为下列所述结构之一：

一、所述计数装置为机械齿轮式计数器；

二、所述计数装置包括角速度传感器、控制器、信号收发器和显示装置，所述角速度传感器、所述信号收发器和所述显示装置皆与所述控制器电连接，所述控制器并信号连接有用户终端。

进一步地说，所述拉力总成包括弹性本体和把手，所述弹性本体的一端固定于所述座体的前端，所述弹性本体的另一端固定连接所述把手。

进一步地说，所述固定锁紧手柄的末端套有弹性橡胶套。

本发明的有益效果是：本发明的优点至少具有以下几点：

一、本发明包括座体、拉力总成和脚踏总成以及将座体固定于床上的固定装置，患者在床上即可实现上肢或下肢的锻炼，即使久病卧床也不影响恢复锻炼，减少因缺乏锻炼造成肌肉萎缩的风险；

二、本发明的横向连接杆和纵向连接杆均采用伸缩杆，可根据病床的宽度，床尾板的高度，随意调节，方便快捷，锁紧机构采用“L”型板和固定锁紧手柄抵紧床边的方式实现定位，可适应不同厚度的床板，简单方便；

三、本发明的脚踏总成类似于自行车的踩踏装置，不同的是脚踏板设置成脚踏鞋，由于训练器是躺在床上时通过双脚完成踩踏动作，达到训练的目的，采用带鞋帮和绑带的脚踏鞋更适合患者使用，踩踏时，双脚不易滑落，由于脚跟有支撑，也更舒服；而且鞋面和鞋底设有多个调节孔，可通过将系绳穿入不同的调节孔调节鞋的大小，满足患者不同尺寸的脚的需求；

四、本发明还设有计数装置，在患者进行下肢训练时，不许要患者或医护人员计数，即可知道踩踏多少圈，便于控制锻炼强度，减少医护人员看护训练的成本；

五、本发明的座体后端设有的固定连接装置可适合不同类型病床的使用，包括不含床尾板的病床、含实心床尾板的病床和含间隔栏杆的床尾板的病床，更佳的是，后端固定连接装置的横向连接杆与座体为可拆卸连接时，销售或使用时一台训练器可以配备两种或三种不同的后端固定连接装置，根据具体病床具体的床尾构造选择合适的后端固定连接装置连接上去，适应性广；

六、本发明的横向连接杆和纵向连接杆均采用收缩杆，便于使用时调节长度，满足不同需求，也便于收纳，减少占用空间；

七、本发明的固定锁紧手柄的末端套有弹性橡胶套，抵紧床边时，便于保护床边框，不会将其划伤。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。

附图说明

图1是本发明的实施例1的结构示意图；

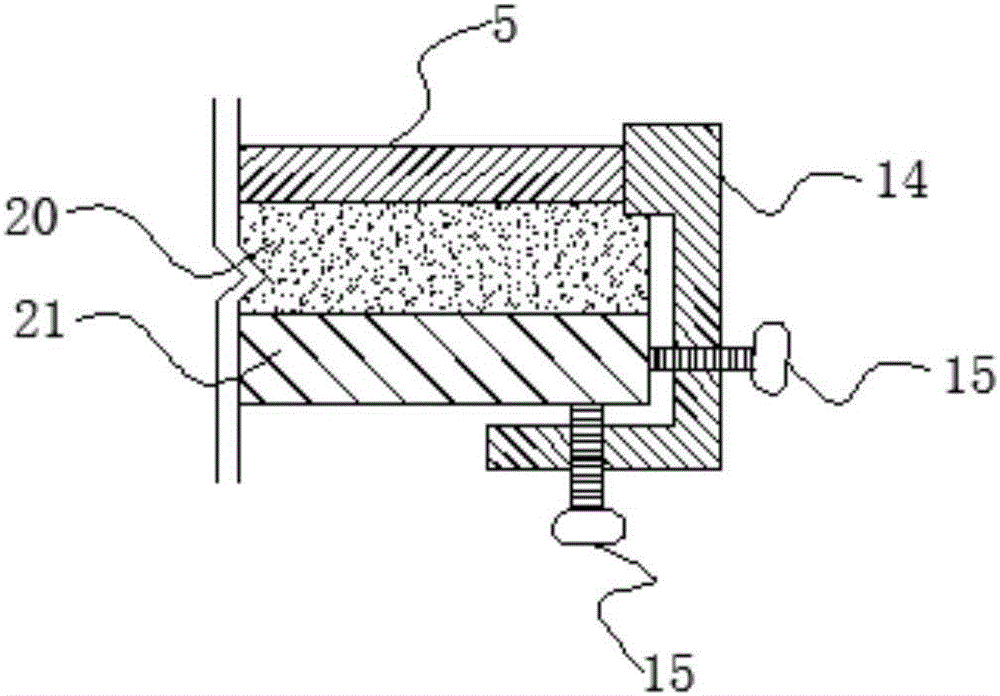

图2是本发明的锁紧机构锁于床边时的剖面示意图；

图3是本发明的脚踏鞋的分解结构示意图；

图4是本发明的脚踏鞋的整体结构示意图；

图5是本发明的实施例2的结构示意图；

图6是本发明的实施例3的结构示意图；

附图中各部分标记如下：

座体1、拉力总成2、脚踏总成3、侧边固定连接装置4、横向连接杆5、第一锁紧机构6、后端固定连接装置7、纵向连接杆8、第二锁紧机构9、第三锁紧机构10、定位对杆11、锁紧螺丝12、长度锁定手柄13、“L”型板14、固定锁紧手柄15、脚踏鞋16、鞋面161、鞋底162、鞋帮163、脚踝系带164、调节孔165、鞋面系绳166、计数装置17、弹性本体18、把手19、床垫20和床边框21。

具体实施方式

以下通过特定的具体实施例说明本发明的具体实施方式，本领域技术人员可由本说明书所揭示的内容轻易地了解本发明的优点及功效。本发明也可以其它不同的方式予以实施，即，在不背离本本发明所揭示的范畴下，能予不同的修饰与改变。

实施例1：一种卧床患者功能训练器，如图1-4所示，包括座体1、拉力总成2和脚踏总成3，所述拉力总成2固定于所述座体1的前端，所述脚踏总成3旋转固定于所述座体1的上部，还包括用于将所述座体1固定于床的固定连接装置。

所述固定连接装置包括侧边固定连接装置4，所述侧边固定连接装置4设有至少一组，每组侧边固定连接装置4皆是由对称设置的且分别位于所述座体1的左、右侧的侧边连接锁紧杆构成，所述侧边连接锁紧杆与床面平行，每根所述侧边连接锁紧杆皆包括横向连接杆5和固定于所述横向连接杆的外端的第一锁紧机构6，所述横向连接杆的内端固定于所述座体1，所述第一锁紧机构6锁于床的侧边框。

本实施例中，优选的，所述侧边固定连接装置设有两组。

所述固定连接装置包括至少一个后端固定连接装置7，所述后端固定连接装置为：

所述后端固定连接装置包括横向连接杆5和纵向连接杆8，所述横向连接杆与床面平行，所述横向连接杆的内端连接于所述座体1，横向连接杆的外端连接纵向连接杆的下端，所述纵向连接杆的上端具有第二锁紧机构9，所述第二锁紧机构锁于床尾板的上端。

所述横向连接杆5和所述纵向连接杆皆是包括外管和内管的伸缩杆，且所述伸缩杆上设有锁定内管和外管相对长度的长度锁定手柄13，所述第一锁紧机构6和所述第二锁紧机构9皆包括“L”型板14和固定锁紧手柄15，所述“L”型板包括相互垂直的横板和竖板，所述横板和所述竖板皆设有一螺纹通孔，通孔内皆锁合有所述固定锁紧手柄，所述固定锁紧手柄的末端与床抵紧。

优选的，所述横向连接杆5和所述纵向连接杆8的内管和外管皆为多边形管。

所述第一锁紧机构6与床的侧边框锁紧的结构示意图，如图2所示，其中床垫20和床边框21，锁紧时，固定锁紧手柄分别从床边框21的侧面和底面将床抵紧并固定。

优选的，所述后端固定连接装置的横向连接杆5的外端与所述纵向连接杆8的下端转动连接。

所述脚踏总成3包括旋转机构和设于所述旋转机构两端的脚踏鞋16，所述旋转机构穿设于所述座体1的上部。

所述脚踏鞋16包括鞋面161、鞋底162和固定于所述鞋底后侧的鞋帮163，所述鞋帮的长度为所述鞋底长度的1/3-1/5，所述鞋帮上设有脚踝系带164，所述鞋面和所述鞋底的左侧和右侧皆设有矩阵式分布的调节孔165，所述矩阵为3*3矩阵，所述鞋面系绳166同时穿过鞋面的调节孔和鞋底的调节孔内，并将所述鞋面固定于所述鞋底上。

所述脚踏总成3还包括安装于旋转机构上的计数装置17，所述计数装置为所述计数装置为机械齿轮式计数器。

所述拉力总成2包括弹性本体18和把手19，所述弹性本体的一端固定于所述座体1的前端，所述弹性本体的另一端固定连接所述把手。

所述固定锁紧手柄15的末端套有弹性橡胶套。

实施例2：一种卧床患者功能训练器，如图5所示，结构与实施例1相同，不同之处在于，所述后端固定连接装置7为：

所述后端固定连接装置包括后端连接锁紧杆，所述后端连接锁紧杆与床面平行，所述后端连接锁紧杆皆包括横向连接杆5和固定于所述横向连接杆的外端的第三锁紧机构10，所述横向连接杆的内端连接于所述座体1，所述第三锁紧机构锁于床的床尾边框。

所述第三锁紧机构10包括“L”型板14和固定锁紧手柄15，所述“L”型板包括相互垂直的横板和竖板，所述横板和所述竖板皆设有一螺纹通孔，通孔内皆锁合有所述固定锁紧手柄15，所述固定锁紧手柄15的末端与床抵紧。

所述脚踏总成3还包括安装于旋转机构上的计数装置17，所述计数装置包括角速度传感器、控制器、信号收发器和显示装置，所述角速度传感器、所述信号收发器和所述显示装置皆与所述控制器电连接，所述控制器并信号连接有用户终端。

所述用户终端包括手机、电脑和平板电脑，但不限于此。

实施例3：一种卧床患者功能训练器，如图6所示，结构与实施例1相同，不同之处在于，所述后端固定连接装置为：

所述后端固定连接装置7包括横向连接杆、定位对杆11和锁紧螺丝12，所述定位对杆11由两根相互平行且分别位于床尾栏杆的前、后侧的定位杆构成，且每一所述定位杆皆设有一与所述锁紧螺丝12相匹配的螺纹通孔，所述横向连接杆5的前端连接于所述座体1，所述横向连接杆5的后端设有一与所述锁紧螺丝12相匹配的螺纹盲孔，所述锁紧螺丝同时锁于定位对杆的螺纹通孔和横向连接杆的螺纹盲孔中。

本发明的座体后端设有的固定连接装置可适合不同类型病床的使用，包括不含床尾板的病床、含实心床尾板的病床和含间隔栏杆的床尾板的病床，更佳的是，后端固定连接装置的横向连接杆与座体为可拆卸连接时，销售或使用时一台训练器可以配备两种或三种不同的后端固定连接装置，根据具体病床具体的床尾构造选择合适的后端固定连接装置连接上去，适应性广。

本发明的工作原理和工作过程如下：

将座体放置于病床后部，侧边固定连接装置的横向连接杆伸出，根据床的宽度调节横向连接杆的长度，使“L”型板的内侧于床的边框贴紧，并通过固定锁紧手柄将床抵紧；再将后端固定连接装置与床的后端固定，可根据有无床尾板，以及床尾板的结构，选择后端固定连接装置的结构。采用实施例1的后端固定连接装置时，横向连接杆伸出，根据床的长度和床尾板的高度，调节纵向和横向连接杆的长度，后通过第二锁紧机构将床抵紧；采用实施例2的后端固定连接装置时，固定方式同侧边固定连接装置的固定方式；采用实施例3的后端固定连接装置，横向连接杆伸出，并将定位对杆的两根定位杆分别位于床尾栏杆的前和后侧，并将锁紧螺丝同时锁于定位对杆的螺纹通孔和横向连接杆的螺纹盲孔中。使用完成后，所有横向连接杆和纵向连接杆都可以收缩到最短，纵向连接杆能够转动到与横向连接杆平行，减小体积，进而节约收纳空间。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
