一种羽毛球架的制作方法

本发明涉及体育用品领域，尤其涉及一种羽毛球架。

背景技术：

在物质条件极为丰富的今天，追求健康和运动成为一种趋势，羽毛球运动是较为流行的运动方式之一。市面上现有的羽毛球架的底座多是重铁块，较为笨重且不便于携带，不适合携带、搬运到不同的场地上快速搭建羽毛球场地，限制了人们对羽毛球运动的需求。

技术实现要素：

有鉴于此，本发明的实施例提供了一种便于携带而适用于多种练习场地的羽毛球架。

本发明的实施例提供一种羽毛球架，所述羽毛球架包括网绳、上架杆、绕线器、下架杆、套筒、顶针和底座，所述上架杆下端可拆卸的固定在所述下架杆上端，所述下架杆下端可拆卸的固定在底座上端，所述套筒上端侧面固定在下架杆内侧壁，所述套筒下端固定在下架杆底面内侧，所述下架杆与底座结合部对应套筒下端开口设有通孔，所述顶针上端可滑动的固定在所述套筒内侧，所述顶针下端依次经套筒下端开口和通孔进入底座内部，所述底座内固定有主吸盘，所述主吸盘上端与顶针下端可分离连接，所述上架杆侧面设有入线口，所述上架杆顶端内侧固定有第一滑轮，所述上架杆与所述下架杆内侧导通，所述绕线器可旋转的固定在下架杆侧面，所述绕线器位于下架杆内侧的前端设有过线孔，所述绕线器位于下架杆外侧的后端设有限位块，所述下架杆外侧对应限位块设有限位槽，当限位块卡合在限位槽时，所述绕线器不可旋转，所述下架杆底面内侧固定有第二滑轮，所述顶针可伸缩的固定在套筒内，所述套筒侧面设有一开口槽，所述网绳通过所述入线口进入上架杆内侧，经第一滑轮转折后，从绕线器过线孔中穿过，经第二滑轮转折后穿过开口槽与顶针连接，将所述限位块抽离限位槽时，可沿所述绕线器中轴线旋转所述绕线器以收紧所述网绳，网绳沿开口槽下移带动顶针下移，所述顶针压迫主吸盘，使主吸盘受压排出空气，所述主吸盘吸附地面以固定底座，所述底座固定后，将所述限位块卡合在限位槽中。

进一步地，所述套筒的内侧设有弹簧，所述弹簧一端固定在套筒内侧顶端，另一端固定在顶针上端。

进一步地，所述套筒的侧面下端对称的设有滑槽，所述顶针的下端侧翼与滑槽相适配，当所述弹簧伸展时，所述顶针沿滑槽下移，当所述弹簧收缩，所述顶针随弹簧收缩沿滑槽上升，所述滑槽限制顶针的旋转范围。

进一步地，所述主吸盘通过钢丝固定在底座内，所述主吸盘顶部设有固定块，所述顶针包括主体部和引导部，所述主体部上端与弹簧连接，下端连接引导部，所述主体部宽度小于套筒外径，所述引导部底面宽度大于套筒外径，所述顶针下移时，所述引导部与固定块连接，固定块受压下移，从而压迫主吸盘，所述主吸盘吸附地面。

进一步地，所述固定块是T形固定块，固定块上端设有开口，所述开口形状与所述引导部形状相适配。

进一步地，所述底座可拆卸的固定有支撑件，所述支撑件是乳胶吸盘。

进一步地，所述底座可拆卸的固定有支撑件，所述支撑件是铁钎。

进一步地，所述底座可拆卸的固定有支撑件，所述支撑件是针板。

进一步地，所述支撑件有多个。

进一步地，所述下架杆底面内侧固定有第三滑轮，所述第三滑轮位于所述套筒与第二滑轮之间，所述网绳经第三滑轮转折后更接近套筒侧面，节省所述网绳下拉顶针所需要的力。

本发明的羽毛球架通过滑轮将网绳的拉力转化为压迫吸盘的压力，吸盘产生吸附力，从而来稳固羽毛球架，没有笨重的铁块，便于携带，且底座设置有支撑件，不同类型的支撑件(乳胶吸盘、铁钎和针板)可适应不同地面(光滑地面、草地和水泥地面)等多种场地，便于快速搭架羽毛球场地。

附图说明

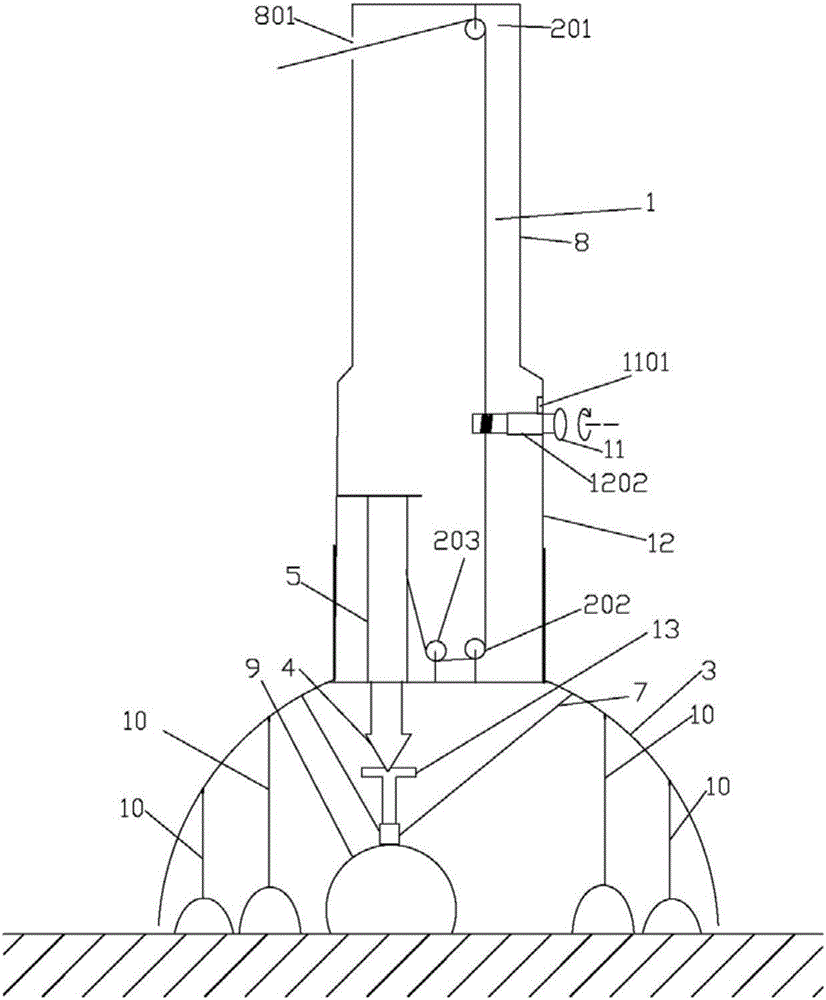

图1是本发明一种羽毛球架的一示意图。

图2是本发明一种羽毛球架的另一示意图。

图3是本发明一种羽毛球架的局部示意图。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚，下面将结合附图对本发明实施方式作进一步地描述。

请参考图1和图2，本发明的实施例提供了一种羽毛球架，包括网绳1、上架杆8、绕线器11、下架杆12、顶针4和底座3，所述上架杆8下端与所述下架杆12上端可拆卸的连接并导通，所述下架杆12下端与底座3上端可拆卸的固定连接，所述上架杆8侧面设有一入线口801，所述网绳1通过所述入线口801进入上架杆8内侧，所述上架杆8顶端内侧固定有第一滑轮201，所述网绳1绕第一滑轮201外周变换连接方向。

所述下架杆12内侧一边设有收纳筒1202，另一边固定有套筒5，所述绕线器11中段可旋转的固定在收纳筒1202内，所述绕线器11的前端位于下架杆12内侧，所述绕线器11的前端设有过线孔1102，所述网绳1从过线孔1102中穿过，所述绕线器11的后端位于下架杆12外侧，所述绕线器11的后端设有一限位块1101，所述下架杆12外侧对应限位块1101设有限位槽1201，所述限位块1101位置、形状、大小与限位槽1201相适配，当将所述限位块1101抽离限位槽1201时，可沿所述绕线器11的中轴线旋转所述绕线器11以收紧所述网绳1，当所述网绳1被收紧到预定程度时，将所述限位块1101卡合在限位槽1201内，所述绕线器11就被固定在下架杆12侧面。

所述下架杆12底面内侧固定有第二滑轮202和第三滑轮203，所述网绳1从过线孔1102中穿出后绕第二滑轮202转换连接方向，当所述限位块1101卡合在限位槽1201时，所述第一滑轮201、过线孔1102和第二滑轮202的中心点在一条直线上，所述套筒5上端侧面固定在所述下架杆12内侧，所述套筒5下端固定在下架杆12底面内侧，所述下架杆12与底座3结合部对应套筒5下端开口设有通孔(图未示)，所述顶针4一端可滑动的固定在所述套筒5内侧，另一端依次经套筒5下端开口和通孔进入底座3内部，穿过所述下架杆12与底座3的结合面而进入底座3内部，所述第三滑轮203固定在第二滑轮202和套筒5之间，所述网绳1绕第三滑轮203转换连接方向后与顶针4连接。

请参考图3，所述套筒5侧面设有开口槽501，所述网绳1从开口槽501进入套筒5内部与顶针4上端连接，所述套筒5内侧设有弹簧502，所述弹簧502一端固定在套筒5内侧顶端，另一端连接顶针4，所述顶针4包括一长方形的主体部401和一三角形引导部402，所述主体部401上端与弹簧502连接，下端连接引导部402，所述主体部401宽度小于套筒5外径，所述引导部402底面宽度大于套筒5外径，所述套筒5的侧面下端对称的设有滑槽503，所述顶针4的引导部402厚度与滑槽503厚度相适配，所述滑槽503限制顶针4的旋转范围。当所述网绳1被绕线器11收紧时，网绳1给顶针4一个向下的力，所述弹簧502随顶针4下移被拉长，所述网绳1沿开口槽501下移，所述顶针4的引导部402沿滑槽503下移；当所述弹簧502收缩，所述顶针4的引导部402沿滑槽503上移，所述网绳1沿开口槽501上移。

在另一较佳实施例中所述引导部402还可以是方形和三棱形，当所述引导部402是方形和三棱形时，所述套筒5对应引导部402形状设置滑槽503数量、位置和形状。

所述底座3内设有一个主吸盘9和多个支撑件10，所述主吸盘9通过钢丝7固定在底座3内，所述主吸盘9顶部设有固定块13，所述固定块13是T形固定块，固定块13上端设有开口1301，所述开口1301形状与顶针4的引导部402形状相适配，当所述顶针4下移时，顶针4的引导部402与开口1301连接，所述固定块13受力下压，所述主吸盘9受压排出空气，随之吸附地面。

所述支撑件10可拆卸的固定在底座3内侧，为底座3提供平衡支撑，所述支撑件10有多种类型，当地面光洁度比较高时，所述支撑件10是乳胶吸盘，多个所述支撑件10吸附在地面上，给底座3提供平衡支撑；当地面是相对粗糙的水泥地时，所述支撑件10是便于收拢、打开的针板，多个所述支撑件10立在地面上，给底座3提供平衡支撑；当地面是相对松软的草地时，所述支撑件10是铁钎，多个所述支撑件10刺入草地，给底座3提供平衡支撑。

所述支撑件10被固定在底座3内侧后，所述底座3在所述支撑件10的支撑定，周边脱离地面，当所述主吸盘9被下压变形与地面吸附，带动所述支撑件10进一步与地面结合后，所述底座3的周边才与地面接触。

在本实施例中所述上架杆8下端与下架杆12上端通过螺纹连接，所述下架杆12下端与底座3上端通过螺纹连接，所述支撑件10与底座3内侧通过螺纹连接。

羽毛球运动需要两个羽毛球架，两个羽毛球架的内部结构是对称设置的，两个羽毛球架通过网绳1进行连接，羽毛球网铺在网绳1上。

在准备羽毛球运动前，先将上架杆8下端安装在下架杆12上，再将下架杆12安装在底座3上，所述支撑件10和主吸盘9给羽毛球架最初的平衡支撑，两个羽毛球架竖立后，将其中一个羽毛球架上的绕线器11通过限位块1101卡合固定在限位槽1201中，以免绕线器11转动放松网绳1，将另一个羽毛球架上的限位块1101抽离限位槽1201，沿所述绕线器11的中轴线旋转该羽毛球架上的绕线器11，从而收紧网绳1，网绳1被收紧的力经第二滑轮202和第三滑轮203转换后成为对顶针4的向下拉力，顶针4下移压迫固定块13，固定块13下压使所述主吸盘9排出空气，所述主吸盘9吸附地面，所述支撑件10随着主吸盘9与地面的吸附，进一步与地面结合，为底座3提供平衡支撑，该侧的羽毛球架的底盘3被牢牢固定后，将该羽毛球架上的限位块1101卡合到限位槽1201中，将另一侧羽毛球架上的限位块1101抽离限位槽1201，沿所述绕线器11的中轴线旋转该侧的绕线器11进一步收紧网绳1，直至网绳1被拉直，在网绳1被收紧的过程中，该侧的顶针4压迫主吸盘9，所述主吸盘9受压排出空气，随之吸附地面，该侧的羽毛球架上的支撑件10随着主吸盘9与地面的吸附，进一步与地面结合，为底座3提供平衡支撑，两侧的羽毛球架安装完成，可以进行羽毛球运动。

羽毛球运动结束后，将一侧羽毛球架的限位块1101抽离限位槽1201，沿所述绕线器11的中轴线反方向旋转绕线器11，放松网绳1，拆下两侧羽毛球架的上架杆8下端和下架杆12，再向侧上方移动底座3，直至主吸盘9脱离地面，所述支撑件10随着主吸盘9脱离地面一同脱离地面，羽毛球架拆卸完成，打包带走。

在本文中，所涉及的前、后、上、下等方位词是以附图中零部件位于图中以及零部件相互之间的位置来定义的，只是为了表达技术方案的清楚及方便。应当理解，所述方位词的使用不应限制本申请请求保护的范围。

在不冲突的情况下，本文中上述实施例及实施例中的特征可以相互结合。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
