一种室内组合式健身器材的制作方法

本发明涉及健身器材技术领域，具体为一种室内组合式健身器材。

背景技术：

随着社会的发展和进步，人们的生活水平在不断提高，于是人们渐渐意识到健康的重要性，健康的身体需要运动和锻炼；健身器材作为一种方便于健身的设备深受人们的欢迎，现有的健身器材大多只具有一种功能，而且使用非常不便，并且不能够进行多种训练。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种室内组合式健身器材，结构简单，操作简便，不但使用不同的方式进行锻炼，而且可以进行调节，使用更加方便，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种室内组合式健身器材，包括支撑板，所述支撑板的上表面一侧设有两个连接柱，连接柱的上端通过铰座连接有躺板，支撑板的上表面设有电动伸缩杆，电动伸缩杆的伸缩端通过铰座与躺板的一端连接，所述躺板的一端为凸台状结构，并且躺板的凸台状一端焊接有座板，所述支撑板的上表面一侧设有u型支架，u型支架的两个竖直板相对的一侧均设有滑动凹槽，两个滑动凹槽之间设有滑动连接有滑动连接杆，滑动连接杆的一侧设有u型支座，u型支座的u型凹槽内设有杠铃，u型支架的水平板上表面设有滑轮支座，滑轮支座上通过短轴连接有滑轮，所述滑动连接杆的上端设有两个连接拉线，连接拉线的上端穿过滑轮，并且连接拉线的上端设有拉动手柄，所述u型支架的一侧设有控制开关，控制开关的输入端电连接外部电源的输出端，控制开关的输出端电连接电动伸缩杆的输入端。在所述支撑板和u型支架外壁上分别设有防腐涂层。

作为本发明的一种优选技术方案，所述支撑板的下表面四角设有连接脚座，连接脚座的下端设有防滑皮垫。

作为本发明的一种优选技术方案，所述躺板的上表面设有枕垫，枕垫位于躺板的凸台处一端，躺板的上表面设有棉垫。

作为本发明的一种优选技术方案，所述拉动手柄为三角形结构，并且拉动手柄的外侧设有皮垫，并且皮垫的外侧设有防滑纹。

作为本发明的一种优选技术方案，所述支撑板的上表面一侧设有两组卡接板，卡接板的上表面设有卡接凹槽，每组卡接板的上端卡接有哑铃。

作为本发明的一种优选技术方案，所述防腐涂层按重量份由以下组分组成：纳米改性聚脲44份，纳米二氧化钛4.6份，丙烯酸锌树脂34份，丙二醇甲醚5.1份，羟乙基纤维5.6份，n-羟甲基丙烯酰胺4.8份，苯酚磺酸1.8份，滑石粉5.5份，酚醛胺5.9，脂肪酸聚乙二醇酯0.82份，破泡聚硅氧烷溶液0.26份，端基改性有机硅0.64份，乙二醇丁醚9.6份，石墨烯6.4份，氧化铝3.9份；

制备方法：

a将苯酚磺酸，滑石粉，酚醛胺，乙二醇丁醚，石墨烯，氧化铝放入搅拌罐中，在50-80℃的温度400～800r/min的转速下搅拌均匀；

b将纳米改性聚脲，纳米二氧化钛，丙烯酸锌树脂，丙二醇甲醚，羟乙基纤维，n-羟甲基丙烯酰胺加入到步骤a中，并在90-110℃的水浴中边搅拌边反应15-45min；

c将脂肪酸聚乙二醇酯，破泡聚硅氧烷溶液，端基改性有机硅和其它组分加入到步骤b中，在200～400r/min转速条件下，搅拌10～15分钟；经过滤即可。

与现有技术相比，本发明的有益效果是：本室内组合式健身器材上设置了躺板，通过躺板可以供人们做仰卧起坐运动，在u型支座上设置了杠铃，通过杠铃可以锻炼人们的臂力，使得人们锻炼时更加方便，通过拉动手柄拉动杠铃上下移动来进行锻炼，该室内组合式健身器材，结构简单，操作简便，不但使用不同的方式进行锻炼，而且可以进行调节，使用更加方便。

附图说明

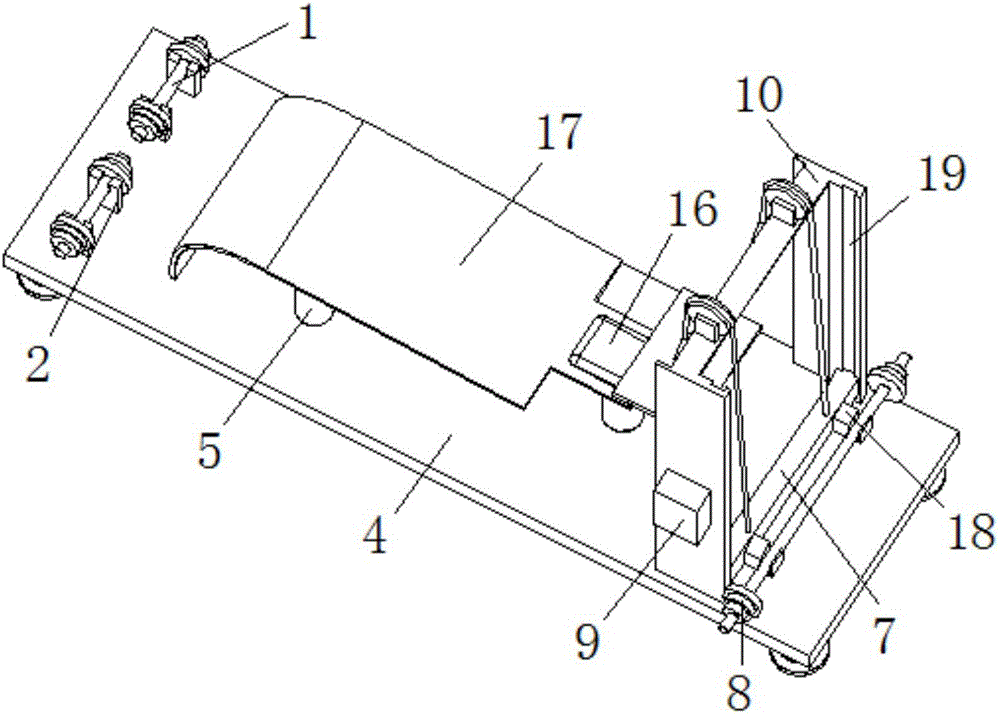

图1为本发明结构示意图；

图2为本发明侧面结构示意图。

图中：1哑铃、2卡接板、3连接脚座、4支撑板、5连接柱、6电动伸缩杆、7滑动连接杆、8杠铃、9控制开关、10u型支架、11滑轮支座、12滑轮、13连接拉线、14拉动手柄、15座板、16枕垫、17躺板、18u型支座、19滑动凹槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种室内组合式健身器材，包括支撑板4，支撑板4的上表面一侧设有两个连接柱5，连接柱5的上端通过铰座连接有躺板17，支撑板4的上表面设有电动伸缩杆6，电动伸缩杆6的伸缩端通过铰座与躺板17的一端连接，通过电动伸缩杆6的伸缩可以带动躺板17的一端上下移动，躺板17的一端为凸台状结构，并且躺板17的凸台状一端焊接有座板15，支撑板4的上表面一侧设有u型支架10，u型支架10的两个竖直板相对的一侧均设有滑动凹槽19，两个滑动凹槽19之间设有滑动连接有滑动连接杆7，滑动连接杆7的一侧设有u型支座18，u型支座18的u型凹槽内设有杠铃8，通过杠铃8可以锻炼人们的臂力，使得人们锻炼时更加方便，u型支架10的水平板上表面设有滑轮支座11，滑轮支座11上通过短轴连接有滑轮12，滑动连接杆7的上端设有两个连接拉线13，连接拉线13的上端穿过滑轮12，并且连接拉线13的上端设有拉动手柄14，通过拉动手柄14，通过拉动手柄14拉动杠铃8上下移动来进行锻炼，u型支架10的一侧设有控制开关9，控制开关9的输入端电连接外部电源的输出端，控制开关9的输出端电连接电动伸缩杆6的输入端，支撑板4的下表面四角设有连接脚座3，连接脚座3的下端设有防滑皮垫，通过连接脚座3可以对装置进行支撑，躺板17的上表面设有枕垫16，枕垫16位于躺板17的凸台处一端，躺板17的上表面设有棉垫，人们可以通过躺板17来做仰卧起坐，以此来做锻炼，拉动手柄14为三角形结构，并且拉动手柄14的外侧设有皮垫，并且皮垫的外侧设有防滑纹，通过皮垫可以使人们拉动手柄14时更加舒适，支撑板4的上表面一侧设有两组卡接板2，卡接板2的上表面设有卡接凹槽，每组卡接板2的上端卡接有哑铃1，通过哑铃1可以使锻炼器材更多，该室内组合式健身器材，结构简单，操作简便，不但使用不同的方式进行锻炼，而且可以进行调节，使用更加方便。

在所述支撑板4和u型支架10外壁上分别设有防腐涂层。所述防腐涂层按重量份由以下组分组成：纳米改性聚脲44份，纳米二氧化钛4.6份，丙烯酸锌树脂34份，丙二醇甲醚5.1份，羟乙基纤维5.6份，n-羟甲基丙烯酰胺4.8份，苯酚磺酸1.8份，滑石粉5.5份，酚醛胺5.9，脂肪酸聚乙二醇酯0.82份，破泡聚硅氧烷溶液0.26份，端基改性有机硅0.64份，乙二醇丁醚9.6份，石墨烯6.4份，氧化铝3.9份；

制备方法：

a将苯酚磺酸，滑石粉，酚醛胺，乙二醇丁醚，石墨烯，氧化铝放入搅拌罐中，在50-80℃的温度400～800r/min的转速下搅拌均匀；

b将纳米改性聚脲，纳米二氧化钛，丙烯酸锌树脂，丙二醇甲醚，羟乙基纤维，n-羟甲基丙烯酰胺加入到步骤a中，并在90-110℃的水浴中边搅拌边反应15-45min；

c将脂肪酸聚乙二醇酯，破泡聚硅氧烷溶液，端基改性有机硅和其它组分加入到步骤b中，在200～400r/min转速条件下，搅拌10～15分钟；经过滤即可。

在使用时：通过躺板17供人们做仰卧起坐运动，通过电动伸缩杆6的伸缩来带动躺板17的一端上下移动，通过哑铃1来做锻炼，或者通过杠铃8来使人们做锻炼，或者通过电动伸缩杆6的伸缩将座板15调节至水平状态，将杠铃8放置到u型支座18的u型凹槽内，人们坐在座板15上，通过拉动手柄14，通过拉动手柄14拉动杠铃8上下移动来进行锻炼。

本发明通过躺板17可以供人们做仰卧起坐运动，通过杠铃8可以锻炼人们的臂力，使得人们锻炼时更加方便，或者通过拉动手柄14，通过拉动手柄14拉动杠铃8上下移动来进行锻炼，该室内组合式健身器材，结构简单，操作简便，不但使用不同的方式进行锻炼，而且可以进行调节，使用更加方便。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
