一种轻便可拆卸足球门的制作方法

本实用新型属于体育设备领域，特别涉及一种教学中使用的、具有可拆卸、易携带的足球架。

背景技术：

目前，在学校的室外足球场上，足球架主要是利用足球架自身的重力，将其架固定在操场上。这种方式虽然制作简单，一次焊接成型，但安装要求较高，且不易挪动。经常放于室外，浪费场地资源，而且会增加破损机率。一旦发生破损，容易在运动时发生危险。

技术实现要素：

针对现有技术中的足球架一体成型制作，而导致不易挪动且浪费场地资源等问题，本实用新型提供一种轻便可拆卸足球门，其具有结构简单，成本低，组装方便且使用安全的优点。

所述的一种轻便可拆卸足球门，包括水平设置的上横梁、下横梁、两个侧边部和球网，其中，两个侧边部对称设置在上横梁与下横梁长度方向端，其技术方案是：所述的侧边部呈直角梯形状，其包括作为直角边的前立柱、作为斜边的后立柱以及分别作为上底边和下底边的上纵梁和下纵梁；上横梁通过两端设置的插孔分别与相应端侧边部的上纵梁前端、前立柱的上端相连接，上纵梁的后端与后立柱的上端通过弯管接头相连接；后立柱的下端、下横梁的左端和下纵梁的后端通过三通接头连接；

所述的上横梁、下横梁、下纵梁的外侧均设置有用以连接球网的挂钩；所述的球网挂置在所述的挂钩上；

所述的前立柱从下到上由直径逐渐变小的第三竖管、第二竖管和第一竖管嵌套连接组成，其中，在第一竖管侧面下部以及第二竖管侧面下部均设置有管内定位弹片；在第二竖管侧面上部以及第三竖管的侧面均设置有多个与相应管内定位弹片配合安装的孔；所述的孔的大小对应管内定位弹片的凸起的大小。

所述的上横梁、下横梁、后立柱、下纵梁、上纵梁均为由多节短管通过二通接头连接而成的结构。

本实用新型的有益效果是：本实用新型通过插孔式连接和二通接头、三通接头及弯管接头连接，实现了足球门的拆装，由于采用的上横梁的两端设置有插孔与上纵梁、前立柱插孔式连接保证了稳定性，使得本实用新型不易损坏；前立柱采用空管嵌套连接结构，不但重量轻而且可折叠，拆解后更加方便存放。

附图说明

图1为本实用新型机构示意图。

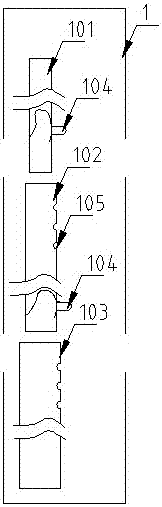

图2为图1中前立柱的分解图。

图3为上横梁示意图。

其中，1.前立柱；2.后立柱；3.上横梁；4.下横梁；5.上纵梁；6.下纵梁；7.二通接头；8.三通接头；9.弯管接头；10.挂钩；11.球网。

101.第一竖管；102.第二竖管；103.第三竖管；104.管内定位弹片；105.孔。

301.插孔。

具体实施方式

下面结合附图对本实用新型进行进一步的说明。

如图1~3，一种轻便可拆卸足球门，包括水平设置的上横梁3、下横梁4、两个侧边部和球网11，其中，两个侧边部对称设置在上横梁3与下横梁4长度方向端，其技术方案是：所述的侧边部呈直角梯形状，其包括作为直角边的前立柱1、作为斜边的后立柱2以及分别作为上底边和下底边的上纵梁5和下纵梁6；上横梁3通过两端设置的插孔301 分别与相应端侧边部的上纵梁5前端、前立柱1的上端相连接，上纵梁5的后端与后立柱2的上端通过弯管接头9相连接；后立柱2的下端、下横梁4的左端和下纵梁6的后端通过三通接头8连接在一起；

所述的上横梁3、下横梁4、下纵梁6的外侧均设置有用以连接球网11的挂钩10；所述的球网11挂置在所述的挂钩10上；

所述的前立柱1从下到上由直径逐渐变小的第三竖管103、第二竖管102和第一竖管101嵌套连接组成，其中，在第一竖管101侧面下部以及第二竖管102侧面下部均设置有管内定位弹片104；在第二竖管102侧面上部以及第三竖管103的侧面均设置有多个与相应管内定位弹片104配合安装的孔105；所述的孔105的大小对应管内定位弹片104的凸起的大小。

所述的上横梁3、下横梁4、后立柱2、下纵梁6、上纵梁5均为由多节短管通过二通接头7连接而成的结构。

所述的上横梁3为二节短管通过一个二通接头7连接而成的结构。

所述的下横梁4为三节短管通过两个二通接头7连接而成的结构。

所述的后立柱2、下纵梁6均为二节短管通过一个二通接头7连接而成的结构。

所述的弯管接头9角度为100度~110度。

所述的球网11的材质为聚乙烯。

所述的短管均为直径相同，材质相同的钢管。

上横梁3的两端设置有插孔301与上纵梁5、前立柱1插孔式连接，其中，上横梁3的直径应大于上纵梁及前立柱1及前立柱1中第一竖管101的直径，保证插接方便可靠。

所述的二通接头7、三通接头8、弯管接头9均为常用的连接件，可为直接插接，也可为螺旋连接。

所述的管内定位弹片104为弹簧片的一种，是本领域常用的一种弹簧片。

在使用中，上横梁3可以采用加重设计，和/或将所述的前立柱1的重量由下及上依次递减，以保证稳定性。同时，在二通接头7、三通接头8、弯管接头9连接各部分时，采用螺旋式安装，进一步增加产品的可靠性。

使用过程：在使用时，前立柱1为空管嵌套连接结构，向上提拉或连接将第一竖管101连接到第二竖管102上，将第二竖管102和第一竖管101的组合体连接到第三竖管103上，可以打开前立柱1；再通过二通接头7、三通接头8、弯管接头9连接其他部件，最后利用挂钩10连接球网11。回收时，取下球网11，旋下连接在二通接头7、三通接头8、弯管接头9的各个部分，最后按下管内定位弹片104，将第一竖管101放置在第二竖管102中，第二竖管102放置在第三竖管103中或分别取下第一竖管101和第二竖管102，达到节省空间的目的。

本实用新型结构简单，通过采用提拉式/拼装式的方法进行拆卸或拼装，使足球架在空闲时能及时收纳，能有效的节省空间和防止足球架倾倒伤人，能有效防止足球架被天气/人为等不良因素影响材质。此构造可拼装可拆卸，耐腐蚀，可长期放置，提高传统足球架的安全性。
