球类清洗装置的制作方法

本实用新型涉及一种体育器材清洁装置，具体涉及一种用于球类清洁的球类清洗装置。

背景技术：

球类为人们健身或运动常规选择的运动项目，包括篮球、排球、足球等；学校体育课也开设有相应的科目，但由于球类项目一般位于室外，因此球类经常会被泥土或污渍弄脏，需要对其进行清理，由于球类特殊的形状结构，其清洗难度较大。

技术实现要素：

为了解决上述问题，提供一种新型的球类清洗器材，提高球类清洗效率，本实用新型设计了一种球类清洗装置。

本实用新型的具体技术内容为：一种球类清洗装置，包括清洗槽、卡合装置、驱动机构和清洗机构，清洗槽内腔设有卡合装置，所述卡合装置包括驱动爪和固定爪，所述驱动爪或固定爪包括连接轴和卡合机构，卡合机构为若干沿连接轴发散布置形成半球状的弧形板；驱动爪或固定爪的卡合机构对应夹持在球体两侧；所述固定爪的连接轴通过转动副连接驱动螺杆后伸出清洗槽外壁，所述转动副包括连接在驱动螺杆端部的连接套和轴承，所述固定爪的连接轴通过轴承装配在连接套内壁上；驱动爪的连接轴伸出清洗槽外壁后对应连接有驱动机构；所述清洗槽上端面设有盖体，盖体中部设有通过连接柱连接有伸向球体的清洗机构，所述清洗机构为与球体外壁相匹配的半球状板体，其内壁均匀分布有对应球体表面的刷毛。

清洗槽外壁装配有对应驱动螺杆的蜗轮蜗杆，所述蜗轮内壁设有对应驱动螺杆的螺纹，蜗杆上连接有摇臂；所述驱动螺杆外壁设有沿其轴线布置的限位槽，清洗槽侧壁对应驱动螺杆的通孔内壁设有对应该限位槽的限位卡块。

所述蜗轮蜗杆集成设置在固定底座内；上盖上设有对应清洗槽的固定螺栓；清洗槽内壁设有对应驱动爪连接轴的轴承；清洗槽盛有液面位于卡合装置上方。所述驱动机构为电机；连接轴上设有对应连接套端部的限位凸缘。

有益技术效果：设置卡合机构，通过卡合机构卡接球体实现固定，利用电机驱动卡合装置转动，设置扣合的清洗机构实现球体表面清洁；设置蜗轮蜗杆，通过蜗杆驱动蜗轮转动，从而通过其内螺纹带动驱动螺杆，调整固定爪位置，从而实现球体的卡接和拆卸；卡合机构为若干弧形板组成，在清洁过程中不影响球类的清洁。

附图说明

图1为本装置结构简图；

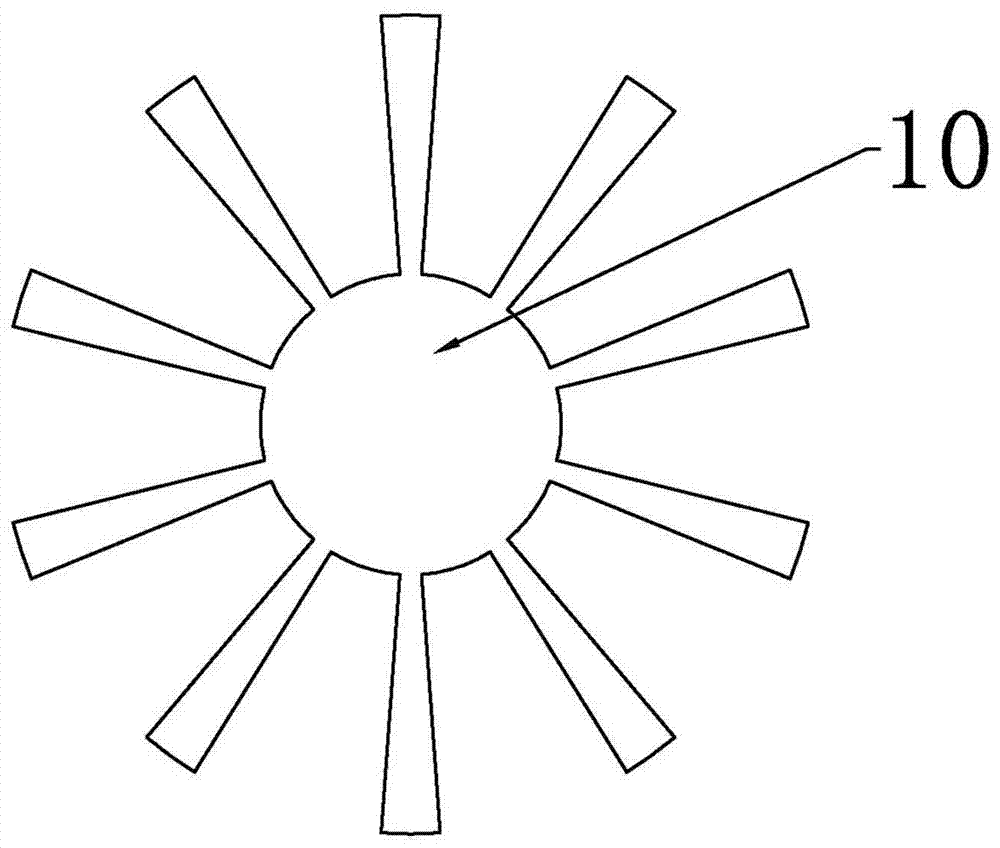

图2为卡合机构主视图；

图3为清洗机构结构简图；

图4为驱动螺杆截面示意图。

图中1清洗槽、2盖体、3固定底座、4摇臂、5驱动螺杆、6清洗机构、7连接套、8连接轴、9限位凸缘、10卡合机构、11刷毛、12固定螺栓。

具体实施方式

一种球类清洗装置，参见图1-4：包括清洗槽、卡合装置、驱动机构和清洗机构，清洗槽内腔设有卡合装置，所述卡合装置包括驱动爪和固定爪，所述驱动爪或固定爪包括连接轴和卡合机构，卡合机构为若干沿连接轴发散布置形成半球状的弧形板；驱动爪或固定爪的卡合机构对应夹持在球体两侧；所述固定爪的连接轴通过转动副连接驱动螺杆后伸出清洗槽外壁，所述转动副包括连接在驱动螺杆端部的连接套和轴承，所述固定爪的连接轴通过轴承装配在连接套内壁上；驱动爪的连接轴伸出清洗槽外壁后对应连接有驱动机构；所述清洗槽上端面设有盖体，盖体中部设有通过连接柱连接有伸向球体的清洗机构，所述清洗机构为与球体外壁相匹配的半球状板体，其内壁均匀分布有对应球体表面的刷毛。

清洗槽外壁装配有对应驱动螺杆的蜗轮蜗杆，所述蜗轮内壁设有对应驱动螺杆的螺纹，蜗杆上连接有摇臂；所述驱动螺杆外壁设有沿其轴线布置的限位槽，清洗槽侧壁对应驱动螺杆的通孔内壁设有对应该限位槽的限位卡块。所述蜗轮蜗杆集成设置在固定底座内。

上盖上设有对应清洗槽的固定螺栓；清洗槽内壁设有对应驱动爪连接轴的轴承；清洗槽盛有液面位于卡合装置上方。所述驱动机构为电机；连接轴上设有对应连接套端部的限位凸缘，限位凸缘与连接套端部之间设有推力轴承。

设置卡合机构，通过卡合机构卡接球体实现固定，利用电机驱动卡合装置转动，设置扣合的清洗机构实现球体表面清洁；设置蜗轮蜗杆，通过蜗杆驱动蜗轮转动，从而通过其内螺纹带动驱动螺杆，调整固定爪位置，从而实现球体的卡接和拆卸；卡合机构为若干弧形板组成，在清洁过程中不影响球类的清洁；设置限位凸缘，避免连接轴抵触连接套的内壁而产生较大摩擦力；设置固定螺栓对上盖进行固定；设置清洗液，提高清洗效果；驱动螺杆上设有限位槽，避免驱动螺杆随蜗轮转动。
