多功能可调式站立训练台的制作方法

本专利涉及训练台，具体涉及一种多功能可调式站立训练台。

背景技术：

随着社会的发展和人口的老龄化，脑损伤（脑卒中、脑外伤）越来越成为威胁人类健康的杀手。卒中的高发病率、脑损伤高死亡率和高致残率一直是医学界各专家所面临的悬而未决的挑战。脑损伤后，半数以上患者遗留各种程度不同的功能障碍，肢体的运动功能障碍严重影响生存质量。康复医学发展至今，形成了有效的康复治疗体系，传统观点认为，脑卒中患者肢体功能恢复的最佳时期是发病后12周内，如超过这个时期，则患者肢体功能恢复较差，尤其是上肢功能几乎不再继续改善，临床上仍有近50％的脑损伤患者患侧上肢失去功能的事实。因此，人们一直在探索和研究改善肢体功能的康复治疗方法。我们在脑损伤康复过程中，发现患者存在肢体偏瘫，上下肢关节活动受限，躯体肌力下降，产生异常的肌张力，平衡失调，运动控制障碍，肢体感觉异常，站立位平衡功能障碍等，根据患者功能障碍特点，需设计了一款多功能可调式站立训练台，进行多功能，多维度的肢体训练，应用推广十分必要，有较大的经济社会效益。

同时随着生活水平和科学认知的提高，社会对于运动员健康的重视程度逐年升高，对于运动员来说不仅仅是身高体重等基础的身体数据，各种高阶数据也越来越受到人们的重视，特别是运动员腰腹肌力量作为对抗性运动的核心力量有着很重要的意义。但是除了腰腹肌力量之外，腰腹肌协调性、运动频率也是关键数据，因此开发提高运动员腰腹肌协调性、力量和运动频率，同时也具有很高安全性的多功能可调式站立训练台势在必行。

中国专利公开号：200720187863.X，公开日：2008年10月29日，公开了智能双手协调能力测试仪，包括2个手柄、2个微型发电机、转盘、2个直流电机，其中，2个手柄的一端分别连接2个微型发电机的主轴，所述转盘固定在其中第一个直流发电机的主轴上，并且在转盘上设置颜色分明的线条图案；其特征在于：所述智能双手协调能力测试仪还包括：电机无轴传动控制电路、红外激光扫描检测电路、记数记时器、数字显示电路、语音控制电路、功放电路；本实用新型采用电机无轴传动技术消除了噪音，简化了结构，成本低、可靠性高；采用红外激光扫描检测技术，使仪器的检测更加灵敏、准确；具有语音提示功能，便于提高使用者的双手协调能力。但是此技术方案无法提高运动员腰腹肌协调性、力量和运动频率。

技术实现要素：

本实用新型的目的在于解决上述现有技术缺少一种安全有效提高运动员腰腹肌协调性、力量和运动频率的设备，提供一种多功能可调式站立训练台。

本实用新型解决其技术问题所采用的技术方案是：一种多功能可调式站立训练台，包括支架桌、桌板和可调节滑动盒，所述支架桌的两个侧面向上延伸形成对应的支架板，对应的支架板上固定有若干对搁置凸起，所述桌板的两侧搁置在所述搁置凸起上，所述桌板上固定有两根轨道条，所述可调节滑动盒配设在所述两根轨道条之间，所述可调节滑动盒包括盒体和抓手杆，所述盒体的两侧壁板向前延展形成延展板，所述抓手杆的两端固定在所述延展板上，所述盒体内填设有调节重量用的沙袋，所述盒体的两侧壁板外侧与所述两根轨道条相互抵接。本实用新型可以调节桌板的高度适应不同体型的患者（动运员），根据患者的功能障碍及肌力情况，增加盒体内的沙袋调节所需要的阻力的大小，给予患者最佳的肌力训练方案，并可以调节桌的正反面，平台反面放置即变成一款标准的作业训练桌。同时可以让使用者快速推动或抽拉盒体也不会出现一般杠铃的跌落事故，特别适合青少年运动员的启蒙培养。有别与一般训练的单一性，有助于提高运动员腰腹肌协调性、力量和运动频率。

作为优选，所述搁置凸起均为水平条，所有的水平条均相互平行。

作为优选，所述两根轨道条的前端配设有一根横向限位条。这样设置不会出现盒体飞出的情况。安全性好。

作为优选，所述支架桌的后端也向上延伸形成对应的保护板，所述保护板与所述轨道条的后端连接。这样设置可以起到安全保护的作用。

作为优选，所述支架桌的前端固定有挡住膝盖用的挡板。这样设置可以要求运动员保证训练的质量。

作为优选，所述支架板上均固定有一条弹性保护条，所述弹性保护条的端部均配设有魔术贴。这样设置可以起到安全保护的作用。

作为优选，所述桌板的前端向后凹陷形成一个保护用的弧形槽。

作为优选，所述桌板正面搁置水平滑槽，反面为光滑平台。

作为优选，所述桌板上配设有一台显示器。这样设置，可以让使用者在训练时候有较多的观察当前训练数据。

作为优选，所述保护板上对应可调节滑动盒固定有一个触发按钮，所述触发按钮通过一个控制器与所述显示器连接。这样设置，可以起到准确计数、计算频率等作用。

本实用新型的实质性效果是：本实用新型可以调节桌板的高度适应不同的使用者，可以根据患者的功能障碍及肌力情况，增加盒体内的沙袋调节所需要的阻力的大小，给予患者最佳的肌力训练方案，并可以调节桌板的正反面，平台反面放置可成为康复治疗作业训练桌。训练台及平台设置符合人体生物力学，可以辅助患者进行站立位腰背肌训练及平衡功能训练，可调节滑动盒固定有一个触发按钮，所述触发按钮通过一个控制器与所述显示器连接，可以把患者的运动控制进行量化、精细化，可视化。如连接运动魔方等。同时可以让使用者快速推动或抽拉盒体也不会出现一般杠铃的跌落事故，特别适合脑损伤恢复期患者功能训练，也可用于青少年运动员的启蒙培养。运动有别与一般训练的单一性，有助于提高运动员腰腹肌协调性、力量和运动频率。

附图说明

图1为本实用新型的一种正视结构示意图；

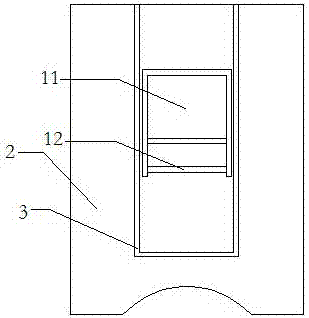

图2为本实用新型的一种俯视结构示意图；

图中：1、可调节滑动盒，2、轨道条，3、桌板，4、支架桌，5、搁置凸起，6、挡板，7、弹性保护条，11、盒体，12、抓手杆。

具体实施方式

下面通过具体实施例，并结合附图，对本实用新型的技术方案作进一步的具体说明。

实施例1：

一种多功能可调式站立训练台（参见附图1和附图2），包括支架桌4、桌板3和可调节滑动盒1，所述支架桌的两个侧面向上延伸形成对应的支架板，对应的支架板上固定有若干对搁置凸起5，所述桌板的两侧搁置在所述搁置凸起上，所述桌板上固定有两根轨道条2，所述可调节滑动盒配设在所述两根轨道条之间，所述可调节滑动盒包括盒体11和抓手杆12，所述盒体的两侧壁板向前延展形成延展板，所述抓手杆的两端固定在所述延展板上，所述盒体内填设有调节重量用的沙袋，所述盒体的两侧壁板外侧与所述两根轨道条相互抵接。所述搁置凸起均为水平条，所有的水平条均相互平行。所述两根轨道条的前端配设有一根横向限位条。所述支架桌的后端也向上延伸形成对应的保护板，所述保护板与所述轨道条的后端连接。所述支架桌的前端固定有挡住膝盖用的挡板6。所述支架板上均固定有一条弹性保护条7，所述弹性保护条的端部均配设有魔术贴。所述桌板的前端向后凹陷形成一个保护用的弧形槽。

本实施例可以调节桌板的高度适应不同的使用者，增加盒体内的沙袋调节所需要的推力的大小，可以让使用者快速推动或抽拉盒体也不会出现一般杠铃的跌落事故，特别适合青少年运动员的启蒙培养。有别与一般训练的单一性，有助于提高运动员腰腹肌协调性、力量和运动频率。

实施例2：

本实施例与实施例1基本相同，不同之处在于：所述桌板上配设有一台显示器。所述保护板上对应可调节滑动盒固定有一个触发按钮，所述触发按钮通过一个控制器与所述显示器连接。可以起到准确计数、计算频率等作用。这样设置，可以让使用者在训练时候有较多的观察当前训练数据。

以上所述的实施例只是本实用新型的一种较佳的方案，并非对本实用新型作任何形式上的限制，在不超出权利要求所记载的技术方案的前提下还有其它的变体及改型。
