一种乒乓球台的制作方法

本实用新型涉及体育用品技术领域，特别涉及一种乒乓球台。

(二)

背景技术：

乒乓球台是进行乒乓球运动的主要器械，现有的乒乓球台主要由台面、支腿和台网构成。现有的乒乓球台单调、乏味、趣味性差，台网是不可移动地固定在台面中间的，人们无法通过移动台网重新划分台网左右两侧台面的大小，当人们想增加乒乓球运动的趣味性时，现有的乒乓球台不能满足人们的这种需求。

(三)

技术实现要素：

本实用新型为了弥补现有技术的不足，提供了一种结构合理、方便实用、趣味性高、台网可左右移动的乒乓球台，解决了现有技术中存在的问题。

本实用新型是通过如下技术方案实现的：

一种乒乓球台，包括一水平设置的台面和设置在台面底部四端的支腿，在台面的前后两侧面上沿侧面长度方向分别开设有第一滑槽和第二滑槽，在第一滑槽的左右两侧分别设有竖直设置的第一限位块和第二限位块，在第一限位块和第二限位块之间的第一滑槽内滑动设置有第一滑块，在第一滑块上设有竖直设置的第一立柱，在第一滑槽的左端设有第一滑块驱动机构；在第二滑槽的左右两侧分别设有竖直设置的第三限位块和第四限位块，在第三限位块和第四限位块之间的第二滑槽内滑动设置有第二滑块，在第二滑块上设有竖直设置的第二立柱，在第二滑槽的右端设有第二滑块驱动机构；在第一立柱和第二立柱之间设有一台网，在台面的顶面中央设有凹陷，在凹陷内设有太阳能电池板，太阳能电池板的上表面与台面的上表面在同一水平面上，太阳能电池板通过导线与设置在台面底部的蓄电池相连。

所述第一滑块驱动机构包括设置在第一滑槽内的水平设置的第一滑杆，第一滑杆穿过第一限位块、第二限位块上的圆孔和第一滑块上的第一通孔设置，在第一通孔内设有内螺纹，在第一滑杆上设有与第一通孔内的内螺纹相配合的外螺纹，在第一滑杆的左端设有竖直设置的第一锥齿轮，第一锥齿轮与设置在其下方的水平设置的第二锥齿轮相啮合，第二锥齿轮与设置在其下方的第一电动机的输出轴固连。

所述第一滑杆由铁质材料制成，第一锥齿轮由铁质材料制成，第一锥齿轮焊接在第一滑杆的左端。

所述第一电动机通过导线经设置在台面左侧的开关与蓄电池相连。

所述第二滑块驱动机构包括设置在第二滑槽内的水平设置的第二滑杆，第二滑杆穿过第三限位块、第四限位块上的圆孔和第二滑块上的第二通孔设置，在第二通孔内设有内螺纹，在第二滑杆上设有与第二通孔内的内螺纹相配合的外螺纹，在第二滑杆的右端设有竖直设置的第三锥齿轮，第三锥齿轮与设置在其下方的水平设置的第四锥齿轮相啮合，第四锥齿轮与设置在其下方的第二电动机的输出轴固连。

所述第二滑杆由铁质材料制成，第三锥齿轮由铁质材料制成，第三锥齿轮焊接在第二滑杆的右端。

所述第二电动机通过导线经设置在台面左侧的开关与蓄电池相连。

所述第一滑块、第一立柱、第二滑块、第二立柱均由铁质材料制成，第一立柱焊接在第一滑块上，第二立柱焊接在第二滑块上。

所述台网的一端包住第一立柱用尼龙绳缝合连接，台网的另一端包住第二立柱用尼龙绳缝合连接。

本实用新型的有益效果是：该乒乓球台，结构合理，方便实用，台网可沿着台面长度方向左右移动，可以重新划分台网两边台面的大小，可以增加乒乓球运动的趣味性。另外，本实用新型还采用太阳能电池板吸收太阳能转化成电能，保存到蓄电池中供第一电动机和第二电动机使用，无须外接电源，节能环保，适于广泛推广应用。

(四)附图说明

下面结合附图对本实用新型作进一步的说明。

图1为本实用新型的前视图；

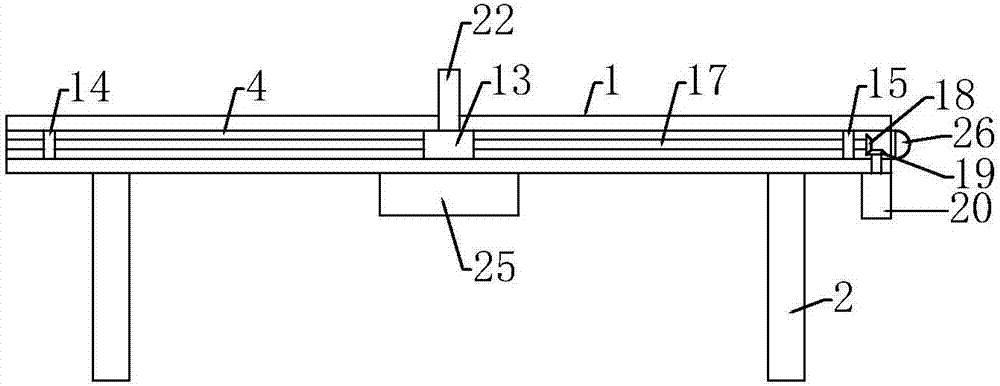

图2为本实用新型的后视图；

图3为本实用新型的俯视图；

图4为本实用新型台网的结构示意图。

图中，1台面，2支腿，3第一滑槽，4第二滑槽，5第一滑块，6第一限位块，7第二限位块，8第一通孔，9第一滑杆，10第一锥齿轮，11第二锥齿轮，12第一电动机，13第二滑块，14第三限位块，15第四限位块，16第二通孔，17第二滑杆，18第三锥齿轮，19第四锥齿轮，20第二电动机，21第一立柱，22第二立柱，23台网，24太阳能电池板，25蓄电池，26开关。

(五)具体实施方式

为能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本实用新型进行详细阐述。

如图1-图4中所示，该实施例包括一水平设置的台面1和设置在台面1底部四端的支腿2，在台面1的前后两侧面上沿侧面长度方向分别开设有第一滑槽3和第二滑槽4，在第一滑槽3的左右两侧分别设有竖直设置的第一限位块6和第二限位块7，在第一限位块6和第二限位块7之间的第一滑槽3内滑动设置有第一滑块5，在第一滑块5上设有竖直设置的第一立柱21，在第一滑槽3的左端设有第一滑块驱动机构；在第二滑槽4的左右两侧分别设有竖直设置的第三限位块14和第四限位块15，在第三限位块14和第四限位块15之间的第二滑槽4内滑动设置有第二滑块13，在第二滑块13上设有竖直设置的第二立柱22，在第二滑槽4的右端设有第二滑块驱动机构；在第一立柱21和第二立柱22之间设有一台网23，在台面1的顶面中央设有凹陷，在凹陷内设有太阳能电池板24，太阳能电池板24的上表面与台面1的上表面在同一水平面上，太阳能电池板24通过导线与设置在台面1底部的蓄电池25相连。

所述第一滑块驱动机构包括设置在第一滑槽3内的水平设置的第一滑杆9，第一滑杆9穿过第一限位块6、第二限位块7上的圆孔和第一滑块5上的第一通孔8设置，在第一通孔8内设有内螺纹，在第一滑杆9上设有与第一通孔8内的内螺纹相配合的外螺纹，在第一滑杆9的左端设有竖直设置的第一锥齿轮10，第一锥齿轮10与设置在其下方的水平设置的第二锥齿轮11相啮合，第二锥齿轮11与设置在其下方的第一电动机12的输出轴固连。

所述第一滑杆9由铁质材料制成，第一锥齿轮10由铁质材料制成，第一锥齿轮10焊接在第一滑杆9的左端。

所述第一电动机12通过导线经设置在台面1左侧的开关26与蓄电池25相连。

所述第二滑块驱动机构包括设置在第二滑槽4内的水平设置的第二滑杆17，第二滑杆17穿过第三限位块14、第四限位块15上的圆孔和第二滑块13上的第二通孔16设置，在第二通孔16内设有内螺纹，在第二滑杆17上设有与第二通孔16内的内螺纹相配合的外螺纹，在第二滑杆17的右端设有竖直设置的第三锥齿轮18，第三锥齿轮18与设置在其下方的水平设置的第四锥齿轮19相啮合，第四锥齿轮19与设置在其下方的第二电动机20的输出轴固连。

所述第二滑杆17由铁质材料制成，第三锥齿轮18由铁质材料制成，第三锥齿轮18焊接在第二滑杆17的右端。

所述第二电动机20通过导线经设置在台面1左侧的开关26与蓄电池25相连。

所述第一滑块5、第一立柱21、第二滑块13、第二立柱22均由铁质材料制成，第一立柱21焊接在第一滑块5上，第二立柱22焊接在第二滑块13上。

所述台网23的一端包住第一立柱21用尼龙绳缝合连接，台网23的另一端包住第二立柱22用尼龙绳缝合连接。。

将本实用新型放置在室外合适位置，太阳能电池板24吸收太阳能，将太阳能转化成电能储存到蓄电池25中。当人们需要增加打乒乓球时的趣味性时，打开开关26，控制第一电动机12和第二电动机20正转，第一电动机12正转，第一电动机12带动第二锥齿轮11转动，第二锥齿轮11转动带动与其相啮合的第一锥齿轮10转动，第一锥齿轮10转动带动第一滑杆9转动，第一滑杆9转动带动第一滑块5移动，第一滑块5移动带动第一立柱21移动；第二电动机20正转，第二电动机20带动第四锥齿轮19转动，第四锥齿轮19转动带动与其相啮合的第三锥齿轮18转动，第三锥齿轮18转动带动第二滑杆17转动，第二滑杆17转动带动第二滑块13移动，第二滑块13移动带动第二立柱22移动，第一立柱21和第二立柱22移动带动台网23移动，移动到合适位置后，关闭开关26即可。当需要使台网23恢复到中间位置时，打开开关26，控制第一电动机12和第二电动机20反转，使台网23恢复到中间位置即可。

本实用新型未详述之处，均为本技术领域技术人员的公知技术。最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
