便携式乒乓球挡板的制作方法

本实用新型涉及体育用品技术领域，尤其是涉及一种便携式乒乓球挡板。

背景技术：

乒乓球是世界上很流行的一项体育运动项目，也是人们经常玩的一类体育项目，因为它对场地的要求不是很高，一般乒乓球台是安装在室外较大的场所或者是室内，空间比较大，在打球时，乒乓球难免会掉落到各个方向，球落地后还会因为惯性继续运动，有时会到很远的距离，对于人们来说，既浪费了时间也耗费了体力，为了防止乒乓球运动到很远的地方，就需要用挡板将乒乓球台围起来，而现有的乒乓球台都是用不锈钢管做成的，有的是焊接而成，这样既增加了重量，又提高了成本，运输起来很不方便。为了改进人们将不锈钢管和支撑架的材质改为镀锌管，但是镀锌管的支撑架两端需要安装塑料胶套，否则会将支撑架磨坏或者是将场地划伤，而且塑料胶套在运输或者使用中丢失，造成材料的浪费。

技术实现要素：

本实用新型的目的是提供一种便携式乒乓球挡板，采用塑料支撑架安装便捷，结构简单可靠，成本降低，解决了磨损场地的问题，旋转自由，同时减轻了重量，便于运输。

为实现上述目的，本实用新型提供了一种便携式乒乓球挡板，包括架体和套设于所述架体上的布套，所述架体包括安装杆、支撑杆和加强杆，所述加强杆底部安装有支撑架，所述支撑架为中空三角形结构，所述支撑架中心轴处设置有第一通孔，所述第一通孔的周围设有第一花纹，所述支撑架与所述加强杆通过连接件连接，所述连接件的中心轴处设置有与所述第一通孔相适应的第二通孔，所述连接件的底端设置有凸起，所述凸起上设有与所述第一花纹相匹配的第二花纹，且所述连接件为U型结构，所述支撑杆与所述安装杆和所述支撑杆与所述加强杆之间均通过L型角码安装。

优选地，所述支撑架的底部两端均设置有支脚，且所述支撑架的内部设置有加强筋，所述加强筋包括横向加强筋和若干个纵向加强筋。

优选地，所述支撑杆和所述安装杆为中空的圆形镀锌管，连接所述支撑杆和所述安装杆的所述L型角码接口为圆形口。

优选地，所述加强杆为中空的方形镀锌管，连接所述加强杆和所述支撑杆的所述L型角码接口一端为圆形口，另一端为与所述加强杆相适应的方形口。

优选地，所述L型角码上设置有加强板，所述L型角码、所述加强板、所述支撑架和所述连接件的材质均为塑料。

因此，本实用新型采用上述结构的便携式乒乓球挡板，采用塑料支撑架安装便捷，结构简单可靠，成本降低，解决了磨损场地的问题，旋转自由，同时减轻了重量，便于运输。

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

附图说明

图1为本实用新型一种便携式乒乓球挡板实施例的结构示意图；

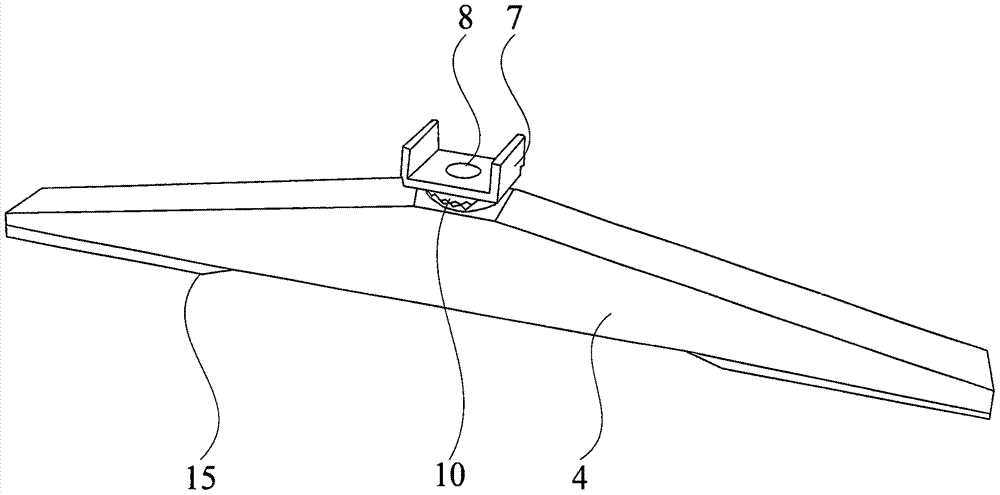

图2为本实用新型一种便携式乒乓球挡板实施例的支撑架和连接件的安装示意图；

图3为本实用新型一种便携式乒乓球挡板实施例的支撑架的结构示意图；

图4为本实用新型一种便携式乒乓球挡板实施例的支撑架的俯视图；

图5为本实用新型一种便携式乒乓球挡板实施例的连接件的结构示意图。

具体实施方式

实施例

图1为本实用新型一种便携式乒乓球挡板实施例的结构示意图；图2为本实用新型一种便携式乒乓球挡板实施例的支撑架和连接件的安装示意图；图3为本实用新型一种便携式乒乓球挡板实施例的支撑架的结构示意图；图4为本实用新型一种便携式乒乓球挡板实施例的支撑架的俯视图；图5为本实用新型一种便携式乒乓球挡板实施例的连接件的结构示意图。如图所示，本实用新型提供了一种便携式乒乓球挡板，包括架体和套设于所述架体上的布套，所述架体包括安装杆1、支撑杆2和加强杆3，加强杆3底部安装有支撑架4，支撑架4为中空三角形结构，支撑架4中心轴处设置有第一通孔5，第一通孔5的周围设有第一花纹6，支撑架4与加强杆3通过连接件7连接，连接件7的中心轴处设置有与第一通孔5相适应的第二通孔8，连接件7的底端设置有凸起9，凸起9上设有与第一花纹6相匹配的第二花纹10，且连接件7为U型结构，支撑杆2与安装杆1和支撑杆2与加强杆3之间均通过L型角码11安装，本实用新型提供的乒乓球挡板，采用塑料的支撑架来支撑架体，减轻重量的同时也便于安装，在三角形支撑架顶部设置的第一花纹，和设置在连接件上的与第一花纹相匹配的第二花纹，这两个花纹相对可以实现支撑架360度旋转，结构较简单且耐用，加强杆、支撑杆和安装杆通过L型塑料角码连接，这样可实现乒乓球架的拆卸，方便运输，安装方便，可到现场安装，节省了人力物力，降低了成本，在运输时将支撑架转到与加强杆平行的位置，到现场安装时可根据场地转到适合的位置。

支撑架4的底部两端均设置有支脚12，且支撑架4的内部设置有加强筋，所述加强筋包括横向加强筋13和若干个纵向加强筋14，因为支撑架为中空的结构，在保证强度的同时为了节省材料就需要在支撑架内部设加强筋，这样可以增加支撑架的强度。

支撑杆2和安装杆1为中空的圆形镀锌管，连接支撑杆2和安装杆1的L型角码11接口为圆形口，镀锌材料的既减轻了重量，又节省了成本，同时还可以防止生锈，L型角码接口与圆管相适应。

加强杆3为中空的方形镀锌管，连接加强杆3和支撑杆2的L型角码11接口一端为圆形口，另一端为与加强杆3相适应的方形口，设置方形口与加强杆相适应，加强杆设置为方形的可提高乒乓球挡板的稳定性。

L型角码11上设置有加强板15，L型角码11、加强板15、支撑架4和连接件7的材质均为塑料。

因此，本实用新型采用上述结构的便携式乒乓球挡板，采用塑料支撑架安装便捷，结构简单可靠，成本降低，解决了磨损场地的问题，旋转自由，同时减轻了重量，便于运输。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非对其进行限制，尽管参照较佳实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对本实用新型的技术方案进行修改或者等同替换，而这些修改或者等同替换亦不能使修改后的技术方案脱离本实用新型技术方案的精神和范围。
