一种调节跨栏架挡位的方法及装置与流程

本发明涉及一种体育器材，具体涉及缓冲式跨栏架的栏高调节方法及其装置。

背景技术：

缓冲式跨栏架前摆缓冲过程，因不同挡位的栏高其摆动轨迹也不同，为使栏架高度不因前摆而下降，必须配置与该高度栏架对应的底座抬升弧。目前还没有一种通过更换对应抬升弧实现在不同的栏高挡位之间换挡的技术。

技术实现要素：

如图1所示，本发明由底座盒1，弯曲面组件2，调节器3，组件收纳盒4共四部分组成，它们的关系为，对应每一栏架高度，底座设置有相应不同弧度的弯曲面组件2，不同弧度弯曲面组件2的集合经由调节器3调节。根据栏架高度挡位的不同，通过拨动对应弧度的弯曲面组件2上的调节器3，以达到底座换挡目的。

不同弧度的弯曲面组件2，是对应不同挡位栏高在前倾时栏架高度损失的底座补偿方式。

调节器3，包括调节柄、弹簧和螺丝，螺丝头和调节柄之间装有弹簧，调节器3通过螺丝连接在弯曲面组件2上。

附图说明

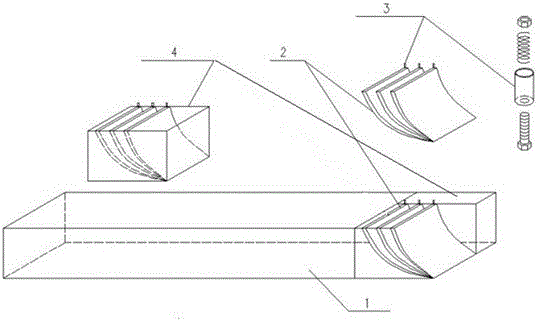

图1为栏架结构组成图。

1底座盒，2弯曲面组件，3调节器，4组件收纳盒。

具体实施方式

如图1所示，弯曲面组件由金属块或其它高强度的材料制成的曲面材料块，弯曲面组件右上侧通过螺丝组合安装有调节器，在长方管底座盒前端上壁截去右半部分，被截去的长度不大于弯曲面组件的长度，未截去的左半部分是组件收纳盒，组件收纳盒上壁具有供调节器左右滑动的镂空长孔。调节器包括调节柄、弹簧和螺丝，螺丝头和调节柄之间装有弹簧，调节器3通过螺丝连接在弯曲面组件上。
