一种多功能健骑椅的制作方法

本实用新型属于健身设备领域，尤其涉及一种多功能健骑椅。

背景技术：

随着人们生活水平的提高，私家车正逐步走进每个家庭，自行车由原本的交通工具逐步转变为一种运动工具，骑自行车是好多人比较喜欢的一项活动，既可以娱乐，又可以健身。但是，用现有的自行车来健身时，常常受空间和场地的限制，而使我们不得不放弃。而现有的健骑机现有健身器功能单一，智能化程度低，使用寿命短，安全隐患多问题，人们只有去健身房才能得到全方位的锻炼，健身广场的健身器材则被孤立造成资源浪费。

因此，发明一种多功能健骑椅显得非常必要。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种多功能健骑椅，以解决但是现有健身器功能单一，智能化程度低，使用寿命短，安全隐患多问题。一种多功能健骑椅，其特征在于，该多功能健骑椅包括把手，智能显示器，车架，脚踏板，车座，旋转轴，小型发电机，车轮，脚蹬，安装板，底座架，连杆，脚蹬板护套和脚蹬板，所述的智能显示器安装在把手的中间位置；所述的车座以焊接的形式焊接在底座架上；所述的连杆通过旋转轴和底座架连接；所述的小型发电机安装在车轮车轴上；所述的车轮上设置有脚蹬；所述的脚蹬板与脚蹬连接，所述的脚蹬板上面设置有脚蹬板护套；所述的脚蹬设置为左右2个；所述的旋转轴设置为2个。

所述的小型发电机，包括电源输出口，车轴，内置发电机和车条安装孔，所述的电源输出口通过车轴轴心扯出电源线；所述的车条安装孔设置为2个， 分别安装在内置发电机两侧。

所述的车架采用直径为50mm优质管材，抛丸除锈，静电喷塑。

所述的把手具体采用ABS材质橡胶防滑把手。

所述的车条安装孔具体采用直径为14mm的圆孔和直径为12mm的膨胀螺丝配合安装。

所述的智能显示器具体采用液晶显示屏，可显示转速、里程、心率、消耗能量值等运动参数，提高了智能化程度。

与现有技术相比，本实用新型具有如下有益效果：由于本实用新型的一种多功能健骑椅广泛应用于健身设备技术领域。同时，本实用新型的有益效果为：

1、本实用新型车架的设置，具有防锈作用，增加了健身器材的使用寿命。

2、本实用新型通过车把和脚蹬板护套的设置，增加了防滑效果，有效的防止人们在健身过程中因手滑而摔伤，提高了安全性能。

3、本实用新型通过智能显示器和小型发电机的设置，使得智能化水平得到提高，节约了能源，扩展了使用功能。

4、本实用新型通过脚踏板和脚蹬板的设置，使得一机多用，功能得到了扩展。

附图说明

图1是本实用新型的结构示意图。

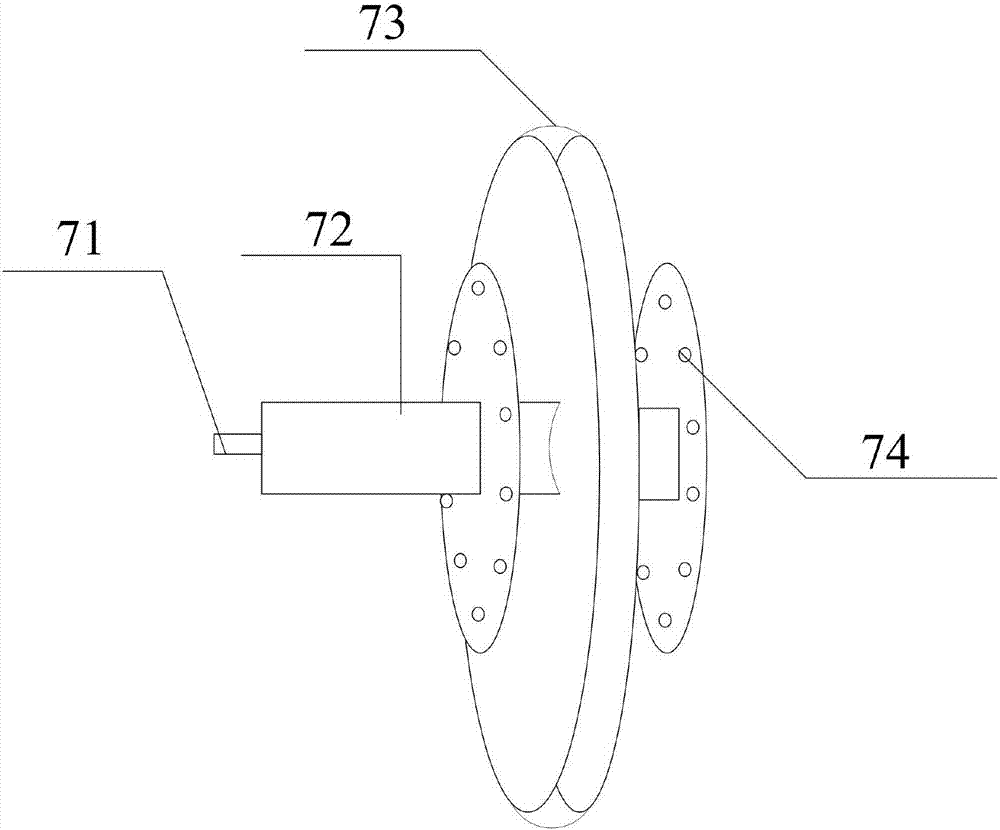

图2是本实用小型发电机的示意图。

图中：

1把手，2-智能显示器，3-车架，4-脚踏板，5-车座，6-旋转轴，7-小型发电机，71-电源输出口，72-车轴，73-内置发电机，74-车条安装孔，8-车轮，9-脚蹬，10-安装板，11-底座架，12-连杆，13-脚蹬板护套，14-脚蹬板

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1至附图2所示

本实用新型提供一种多功能健骑椅，其特征在于，该多功能健骑椅包括把手1，智能显示器2，车架3，脚踏板4，车座5，旋转轴6，小型发电机7，车轮8，脚蹬9，安装板10，底座架11，连杆12，脚蹬板护套13和脚蹬板14，所述的智能显示器2安装在把手1的中间位置；所述的车座5以焊接的形式焊接在底座架11上；所述的连杆12通过旋转轴6和底座架11连接；所述的小型发电机7安装在车轮8车轴上；所述的车轮8上设置有脚蹬9；所述的脚蹬板14与脚蹬9连接，所述的脚蹬板14上面设置有脚蹬板护套13；所述的脚蹬9设置为左右2个；所述的旋转轴6设置为2个。

所述的小型发电机7，包括电源输出口71，车轴72，内置发电机73和车条安装孔74，所述的电源输出口71通过车轴72轴心扯出电源线；所述的车条安装孔74设置为2个，分别安装在内置发电机73两侧。

所述的车架3采用直径为50mm优质管材，抛丸除锈，静电喷塑。

所述的把手1具体采用ABS材质橡胶防滑把手。

所述的车条安装孔74具体采用直径为14mm的圆孔和直径为12mm的膨胀螺丝配合安装。

所述的智能显示器2具体采用液晶显示屏，可显示转速、里程、心率、消耗能量值等运动参数，提高了智能化程度。

工作原理

本实用新型中用户可坐在健骑椅上，双手抓住把手1利用脚踩在脚踏板4 上，双脚用力踩，双手用力回拉，可达到锻炼腿部肌肉和手臂肌肉；用户也可以坐在骑椅上用脚踩在脚蹬板14上，做骑车动作，此时车轮转动带动小型发电机7转动，智能显示器2得电，进而可显示转速、里程、心率、消耗能量值等运动参数，用户可观察自己当前运动状况，提高了智能化程度，实现了一机多用。另外脚蹬板14上面设置有脚蹬板护套13，用户使用时将脚蹬板护套13套在脚上，以免车速过快，防止脚部受到伤害。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
