一种新型田径用的终点检测器的制作方法

本实用新型涉及运动器材技术领域，尤其涉及一种新型田径用的终点检测器。

背景技术：

在田径的比赛中，运动员门最关心的是自己的成绩，尤其是现代社会，人们体质的不断增强，各运动员之间的身体素质非常接近，运动成绩也非常接近，已很难用肉眼进行区分，在大型的运动会中一般都采用高科技手段进行记录与判断，而在一般的小型运动会，比如学校，社区等等，由于条件相对比较差，很难采购高端的设备来进行记录和判断，一般都是凭着裁判员的经验进行评判，这样很容易出现误判，有时甚至会引发纠纷，这样无法保障运动员的权益。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种新型田径用的终点检测器。

为了实现上述目的，本实用新型采用了如下技术方案：

一种新型田径用的终点检测器，包括底座，所述底座为长方体结构，底座的底部安装有履带，底座的上方安装有第二支杆，所述第二支杆的顶部安装有遮阳伞，第二支杆的侧边固定安装有连杆，所述连杆远离第二支杆的一端设有轴套，且连杆与轴套为一整体结构，所述轴套的内部活动套接有转轴，所述转轴的侧边沿转轴的长度方向设有长条形的安装孔，转轴的侧边设有L形的安装板，所述安装板的侧边设有螺栓孔，所述螺栓孔的内部安装有螺栓，所述螺栓位于安装孔内，第二支杆与安装板通过螺栓连接，安装板上安装有高速摄像机，底座的上方安装有伺服电机，所述伺服电机的输出轴安装有皮带，伺服电机的输出轴与转轴通过皮带连接，底座的上方设有圆柱状的安装座，所述安装座的上方设有圆形的转动槽，且转轴的一端位于转动槽内，转轴与转动槽转动连接，底座的上方安装有传感器，底座的上方安装由第一支杆，所述第一支杆的顶端安装有显示器。

优选的，所述第二支杆与连杆垂直，第二支杆与连杆焊接连接。

优选的，所述安装板设有两组，且两组安装板的安装结构完全相同。

优选的，所述传感器的型号为STS-DTR电子终点计时器。

优选的，所述转轴与底座的上表面垂直，转轴与连杆垂直。

优选的，所述底座上安装有移动电源。

与现有技术相比，本实用新型的有益效果是：

本实用新型通过设置遮阳伞，可以有效的保护设备避免受到雨淋或者暴晒而影响设备的正常工作；通过设置转轴以及可移动的安装板，可方便的调节高速摄像机的角度和高度，达到自动调节到最佳的拍摄位置，捕捉最好的镜头，避免出现误判和纠纷，装置可电动调节，非常方便，比人工调节的精度更高，保障了运动员的权益，结构简单，造价便宜，在一些小型的运动会中具有很好的经济适应性。

附图说明

图1为本实用新型提出的一种新型田径用的终点检测器的结构示意图；

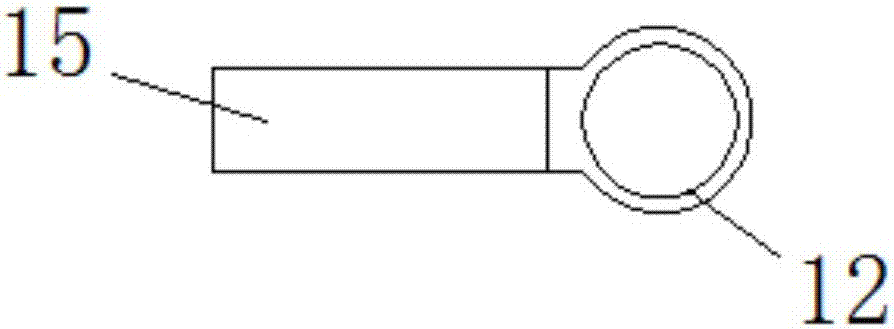

图2为本实用新型提出的一种新型田径用的终点检测器的轴套与轴套的结构示意图；

图3为本实用新型提出的一种新型田径用的终点检测器的转轴的结构示意图。

图中：1安装座、2伺服电机、3履带、4底座、5第一支杆、6显示器、7第二支杆、8遮阳伞、9转轴、10安装板、11高速摄像机、12轴套、13皮带、14传感器、15连杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种新型田径用的终点检测器，包括底座4，底座4为长方体结构，底座4的底部安装有履带3，底座4的上方安装有第二支杆7，第二支杆7的顶部安装有遮阳伞8，第二支杆7的侧边固定安装有连杆15，连杆15远离第二支杆7的一端设有轴套12，且连杆15与轴套12为一整体结构，轴套12的内部活动套接有转轴9，转轴9的侧边沿转轴9的长度方向设有长条形的安装孔，转轴9的侧边设有L形的安装板10，安装板10的侧边设有螺栓孔，螺栓孔的内部安装有螺栓，螺栓位于安装孔内，第二支杆7与安装板10通过螺栓连接，安装板10上安装有高速摄像机11，底座4的上方安装有伺服电机2，伺服电机2的输出轴安装有皮带13，伺服电机2的输出轴与转轴9通过皮带连接，底座4的上方设有圆柱状的安装座1，安装座1的上方设有圆形的转动槽，且转轴9的一端位于转动槽内，转轴9与转动槽转动连接，底座4的上方安装有传感器14，底座4的上方安装由第一支杆5，第一支杆5的顶端安装有显示器6，第二支杆7与连杆15垂直，第二支杆7与连杆15焊接连接，安装板10设有两组，且两组安装板10的安装结构完全相同，传感器14的型号为STS-DTR电子终点计时器，转轴9与底座4的上表面垂直，转轴9与连杆15垂直，底座4上安装有移动电源。

使用时，控制履带3，将底座4移动至指定的位置，撑开遮阳伞8，启动电机2，电机2通过皮带13带动转轴9旋转，同时通过螺栓调节安装板10的高度，并将高速摄像机11转动到最佳的拍摄位置，当有运动员冲过终点时，传感器14立刻通过与起点的信号结合后得到运动员的成绩并及时在显示器6中播放，高速摄像机11拍摄的视频直接在显示器6播放并储存，以供后期调查使用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
