一种太阳能发电自动升降篮球架的制作方法

本实用新型涉及一种篮球架，具体为一种太阳能发电自动升降篮球架。

背景技术：

篮球运动富有激情和观赏性，扣篮更是能极大地展现篮球这项运动的魅力，现有的篮球架大多是按照标准高度设定的，由于身高的原因，不能扣篮将使篮球运动失去不少乐趣和观赏性，特别是未成年人，用于高度差太大而无法引起小中学生产生打篮球的兴趣，难以满足很大一部分人的运动需求。

技术实现要素：

本实用新型的目的是针对以上问题，提供一种太阳能发电自动升降篮球架，可根据需要调节篮球架的高度，来满足篮球爱好者的运动需求，使更多的人群能够实现扣篮动作，给篮球运动增添了新的魅力。

为实现以上目的，本实用新型采用的技术方案是：它包括底座1，其上端设置有支撑座5；所述支撑座5的侧面设置有篮板架9，篮板架9上设置有球框10和用于观察篮板架高度的参考板16；所述参考板16设置在篮板架9的底部；所述支撑座5上设置有刻度；所述篮板架9与支撑座5之间通过导轨连接；所述支撑座5为长方形箱体结构，其内部设置有滚珠丝杆4；所述滚珠丝杆4上安装有升降模块14；所述篮板架9通过螺丝15固定在升降模块14上；所述支撑座5上设置有长条形滑槽501；所述螺丝15设置在滑槽501内；所述滚珠丝杆4的下端与支撑连接杆3固定连接；所述支撑连接杆3固定在位于底座1上端的轴承301上；所述支撑连接杆3的下端与底座1内部的步进电机2连接；所述支撑座5的顶部设置有太阳能发电装置；所述底座1内设置有市电接入模块和用于驱动步进电机2旋转的蓄电池13；所述太阳能发电装置与蓄电池13连接；所述支撑座5的下端设置有控制盒11，控制盒11内设置有控制器12；控制器12用于控制步进电机正转和反转，实现篮板架的自动升降。

进一步的，所述太阳能发电装置包括设置在支撑座5上端的顶棚6和太阳能薄膜组件7；所述顶棚6为圆弧形状，所述太阳能薄膜组件7铺设在顶棚6的上端。

进一步的，所述篮板架9包括安装座901和篮板903，所述安装座901和篮板903之间设置有连接件；所述连接件通过螺栓将安装座901和篮板903固定；所述安装座901上设置有导轨槽，所述导轨槽与支撑座5上的导轨座匹配连接。

进一步的，所述连接件包括上连接件902、中间连接件904和下连接件905；所述上连接件902和下连接件905为Z字形结构；所述中间连接件904为工字形结构。

进一步的，所述升降模块14包括升降板1401和设置在升降板1401左右两侧的固定板1402；所述安装座901与固定板1402之间通过螺丝15连接。

进一步的，所述篮板架9的数量为两个，分别设置在支撑座5的左右两侧。

进一步的，所述顶棚6的下端设置有LED灯8。

本实用新型的有益效果：本实用新型提供了一种太阳能发电自动升降篮球架，可根据需要调节篮球架的高度，来满足篮球爱好者的运动需求，使更多的人群能够实现扣篮动作，给篮球运动增添了新的魅力。

1、本实用新型利用太阳能进行发电，节约了能源。

2、本实用新型通过步进电机带动滚珠丝杆旋转，实现篮板架的上下升降，以满足不同群体对篮球运动的需求。

3、本实用新型在顶棚的下端设置有LED灯，方便了照明不良情况下进行篮球运动。

4、太阳能发电装置包括设置在支撑座上端的顶棚和太阳能薄膜组件，顶棚为圆弧形状，太阳能薄膜组件铺设在顶棚的上端；该结构的设置具备了遮雨的功能，同时能够充分的接收阳光进行发电。

附图说明

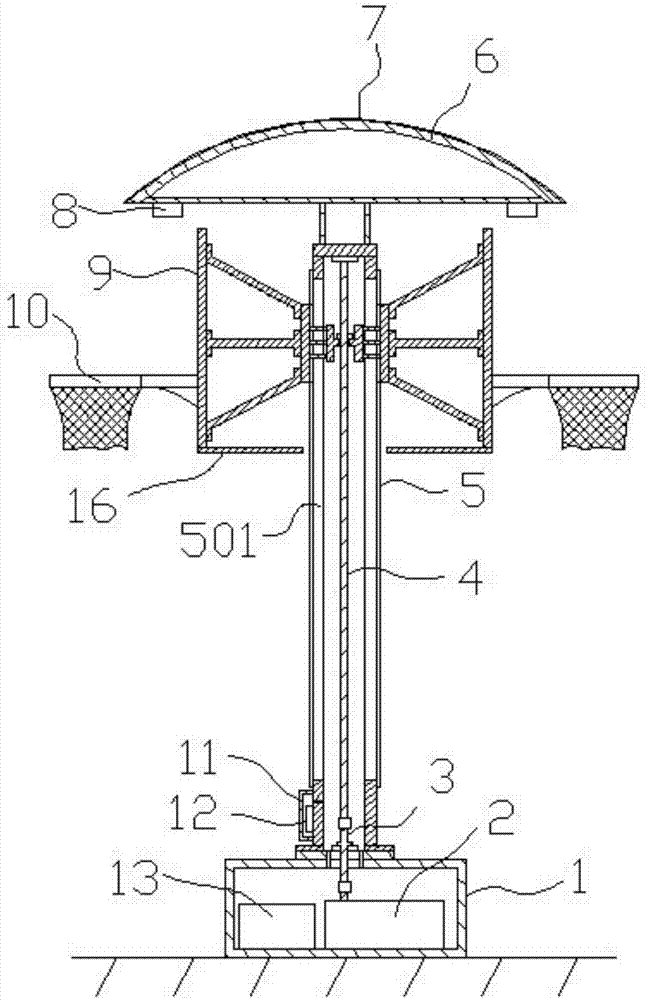

图1为本实用新型的结构示意图。

图2为本实用新型一种优选的结构示意图。

图3为本实用新型中篮板架的结构示意图。

图4为图1中A处的局部放大图。

图5为本实用新型中升降模块的结构示意图。

图中所述文字标注表示为：1、底座；2、步进电机；3、支撑连接杆；4、滚珠丝杆；5、支撑座；6、顶棚；7、太阳能薄膜组件；8、LED灯；9、篮板架；10、球框；11、控制盒；12、控制器；13、蓄电池；14、升降模块；15、螺丝；16、参考板；301、轴承；501、滑槽；901、安装座；902、上连接件；903、篮板；904、中间连接件；905、下连接件；1401、升降板；1402、固定板。

具体实施方式

为了使本领域技术人员更好地理解本实用新型的技术方案，下面结合附图对本实用新型进行详细描述，本部分的描述仅是示范性和解释性，不应对本实用新型的保护范围有任何的限制作用。

如图1-图5所示，本实用新型的具体结构为：它包括底座1，其上端设置有支撑座5；所述支撑座5的侧面设置有篮板架9，篮板架9上设置有球框10和用于观察篮板架高度的参考板16；所述参考板16设置在篮板架9的底部；所述支撑座5上设置有刻度；所述篮板架9与支撑座5之间通过导轨连接；所述支撑座5为长方形箱体结构，其内部设置有滚珠丝杆4；所述滚珠丝杆4上安装有升降模块14；所述篮板架9通过螺丝15固定在升降模块14上；所述支撑座5上设置有长条形滑槽501；所述螺丝15设置在滑槽501内；所述滚珠丝杆4的下端与支撑连接杆3固定连接；所述支撑连接杆3固定在位于底座1上端的轴承301上；所述支撑连接杆3的下端与底座1内部的步进电机2连接；所述支撑座5的顶部设置有太阳能发电装置；所述底座1内设置有市电接入模块和用于驱动步进电机2旋转的蓄电池13；所述太阳能发电装置与蓄电池13连接；所述支撑座5的下端设置有控制盒11，控制盒11内设置有控制器12；控制器12用于控制步进电机正转和反转，实现篮板架的自动升降。

优选的，所述太阳能发电装置包括设置在支撑座5上端的顶棚6和太阳能薄膜组件7；所述顶棚6为圆弧形状，所述太阳能薄膜组件7铺设在顶棚6的上端。

优选的，所述篮板架9包括安装座901和篮板903，所述安装座901和篮板903之间设置有连接件；所述连接件通过螺栓将安装座901和篮板903固定；所述安装座901上设置有导轨槽，所述导轨槽与支撑座5上的导轨座匹配连接。

优选的，所述连接件包括上连接件902、中间连接件904和下连接件905；所述上连接件902和下连接件905为Z字形结构；所述中间连接件904为工字形结构。

优选的，所述升降模块14包括升降板1401和设置在升降板1401左右两侧的固定板1402；所述安装座901与固定板1402之间通过螺丝15连接。

优选的，所述篮板架9的数量为两个，分别设置在支撑座5的左右两侧。

优选的，所述顶棚6的下端设置有LED灯8。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上所述仅是本实用新型的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将实用新型的构思和技术方案直接应用于其它场合的，均应视为本实用新型的保护范围。
