一种玩具画板的制作方法

本实用新型涉及儿童玩具技术领域，具体来说，涉及一种玩具画板。

背景技术：

现在的家长更加注重孩子的智力开发，越来越注重在孩子玩耍的同时能够得到全方面的锻炼，获得更多的收获。若玩积木，孩子在动手收获快乐的同时，锻炼动手能力以及开阔想象空间，开发孩子更多的潜力，是众多家长的优良的选择。为满足广大家长以及孩子的选择，对玩具的研制更加注重。

针对相关技术中的问题，目前尚未提出有效的解决方案。

技术实现要素：

针对相关技术中的问题，本实用新型提出一种玩具画板，其能为家长对孩子的玩耍教育提供帮助。

本实用新型的技术方案是这样实现的：

一种玩具画板，包括画板本体和画笔，其中，所述画板本体上设置有若干列空心立柱，每个空心立柱的一侧设置有开口，所述画板本体内与每列空心立柱的下方设置有横向拉杆和纵向拉杆，所述横向拉杆与所述纵向拉杆垂直相交，并且该相交的位置与对应列上的空心立住的位置相对应，且所述横向连拉杆和所述纵向拉杆上位于所述相交的位置设置有对应的十字卡槽，所述十字卡槽内穿插有辅助立柱，所述辅助立柱位于所述空心立柱的空腔内并与所述开口相配合；所述画笔包括空心笔杆，所述空心笔杆内穿插有绳子。

其中，所述空心笔杆的末端设置有转轮，所述绳子的末端缠绕于所述转轮上。

其中，所述空心笔杆上设置有绳子切割装置。

其中，所述绳子切割装置包括对称设置于所述空心笔杆两侧的凹槽，所述凹槽内设置有压块，所述压块上设置有插杆，所述插杆穿过所述凹槽底部的插孔延伸至所述空心笔杆的内侧，并且所述插杆上位于所述空心笔杆的内侧的一端设置有刀片，所述插杆上位于所述压块和所述凹槽底部之间套接有弹性装置。

其中，所述刀片为弧形刀片。

其中，所述弹性装置为压缩弹簧。

本实用新型的有益效果：通过设置立柱和带有绳子的画笔，从而能够将绳子在立住上缠绕，实现根据自己的想象通过不同的绳子来制作出不同的图案，而通过设置横向拉杆和纵向拉杆以及辅助立柱，从而能够通过拉杆将辅助立柱从空心立柱的开口内拉出，来调整纵向/或横向上的立柱的密度，以适应不同形状的图案的制作，有助于开发儿童的智力，为家长对孩子的玩耍教育提供帮助。

通过在空心笔杆上设置转轮，从而能够更好的将绳子缠绕在转轮上，以方便画笔通过绳子进行作画，而通过在空心笔杆上设置切割装置，从而能够有效的且方便的在作画完毕后，切断绳子。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是根据本实用新型实施例的玩具画板的俯视图；

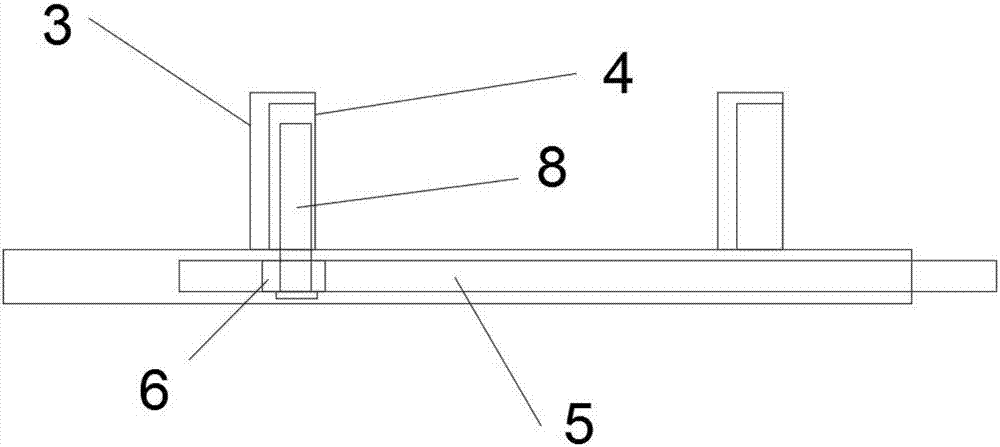

图2是根据本实用新型实施例的玩具画板的侧视图；

图3是根据本实用新型实施例的横向拉杆与纵向拉杆的组合俯视图；

图4是根据本实用新型实施例的横向拉杆与纵向拉杆的组合侧视图；

图5是根据本实用新型实施例的画笔的结构示意图。

图中：

1、画板本体；2、画笔；3、空心立柱；4、开口；5、横向拉杆；6、纵向拉杆；7、十字卡槽；8、辅助立柱；9、空心笔杆；10、绳子；11、转轮；12、凹槽；13、压块；14、插杆；15、刀片；16、弹性装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。

根据本实用新型的实施例，提供了一种玩具画板。

如图1-5所示，根据本实用新型实施例的玩具画板，包括画板本体1和画笔2，其中，所述画板本体1上设置有若干列空心立柱3，每个空心立柱3的一侧设置有开口4，所述画板本体1内与每列空心立柱3的下方设置有横向拉杆5和纵向拉杆6，所述横向拉杆5与所述纵向拉杆6垂直相交，并且该相交的位置与对应列上的空心立住3的位置相对应，且所述横向连拉杆5和所述纵向拉杆6上位于所述相交的位置设置有对应的十字卡槽7，所述十字卡槽7内穿插有辅助立柱8，所述辅助立柱8位于所述空心立柱3的空腔内并与所述开口4相配合；所述画笔2包括空心笔杆9，所述空心笔杆9内穿插有绳子10。

在一个实施例中，为了方便缠绕绳子10，还可在所述空心笔杆9的末端设置有转轮11，所述绳子10的末端缠绕于所述转轮11上。

在一个实施例中，为了方便切割绳子10，还可在所述空心笔杆9上设置有绳子切割装置。具体的，所述绳子切割装置包括对称设置于所述空心笔杆9两侧的凹槽12，所述凹槽12内设置有压块13，所述压块13上设置有插杆14，所述插杆14穿过所述凹槽12底部的插孔延伸至所述空心笔杆9的内侧，并且所述插杆14上位于所述空心笔杆9的内侧的一端设置有刀片15，所述插杆14上位于所述压块13和所述凹槽12底部之间套接有弹性装置16。

具体使用时，所述刀片15为弧形刀片。所述弹性装置16为压缩弹簧。

借助于本实用新型的上述技术方案，通过设置立柱和带有绳子的画笔，从而能够将绳子在立住上缠绕，实现根据自己的想象通过不同的绳子来制作出不同的图案，而通过设置横向拉杆和纵向拉杆以及辅助立柱，从而能够通过拉杆将辅助立柱从空心立柱的开口内拉出，来调整纵向/或横向上的立柱的密度，以适应不同形状的图案的制作。

通过在空心笔杆上设置转轮，从而能够更好的将绳子缠绕在转轮上，以方便画笔通过绳子进行作画，而通过在空心笔杆上设置切割装置，从而能够有效的且方便的在作画完毕后，切断绳子。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
