一种玩具剑的制作方法

本实用新型涉及儿童玩具技术领域，具体来说，涉及一种玩具剑。

背景技术：

小朋友们的成长过程中不能缺少玩具的存在，合适的玩具不仅能够给小朋友带来快乐，而且还能提高小朋友们对科学的兴趣，提高小朋友们的探索自然的能力。由于经济社会的飞速发展，有越来越多种类的玩具投入市场，赢得小朋友们的喜爱。现在市场上出售着各种各样的儿童，由于受武侠电视的影响，刀剑等作为玩具的一种深受孩子的喜爱。特别是男孩子，喜欢模仿电视中的英雄人物，玩具剑作为模仿的道具，可以为孩子的生活增添很多乐趣。

目前，市面上的玩具剑有很多种，但普遍是通过在外观造型上来吸引儿童，而对于自身的功能则比较单一，当儿童玩耍一段时间后，很容易会失去兴趣，无法得到孩子长久的青睐。

针对相关技术中的问题，目前尚未提出有效的解决方案。

技术实现要素：

针对相关技术中的问题，本实用新型提出一种玩具剑，以克服现有相关技术所存在的上述技术问题。

本实用新型的技术方案是这样实现的：

一种玩具剑，包括手柄和剑心，其中，所述手柄内设置有空腔，所述空腔内设置有固定板，所述固定板上设置有转轴一，所述转轴一与所述固定板之间通过弹簧固定连接，所述转轴一上缠绕有拉绳，拉绳的一端与活动设置于所述手柄末端的拉环连接，所述转轴一的另一端设置有齿轮一；所述剑心的前端设置有软质弧形剑头，且所述剑心与所述手柄之间通过转轴二连接，所述转轴二上与所述剑心末端相对应的位置设置有与所述齿轮一相配合的齿轮二。

其中，所述转轴二插接于所述手柄上的转轴槽一以及所述剑心上的转轴槽二之间。

其中，所述齿轮一和所述齿轮二的截面为锥台形结构，并且，所述齿轮一和所述齿轮二上的卡齿倾斜设置于轮环上。

其中，所述剑心为多段结构，相连两段之间通过螺纹槽和螺杆配合连接。

其中，其特征在于，所述拉环通过设置于所述手柄末端的卡槽与所述手柄固定。

本实用新型的有益效果：本实用新型结构简单，设计巧妙，并且在使用时，儿童可通过拉动拉环，使得剑心在齿轮的作用下实现转动，从而有效的提高了玩具剑的趣味性，增强了儿童的乐趣，可大大的提高儿童的青睐。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

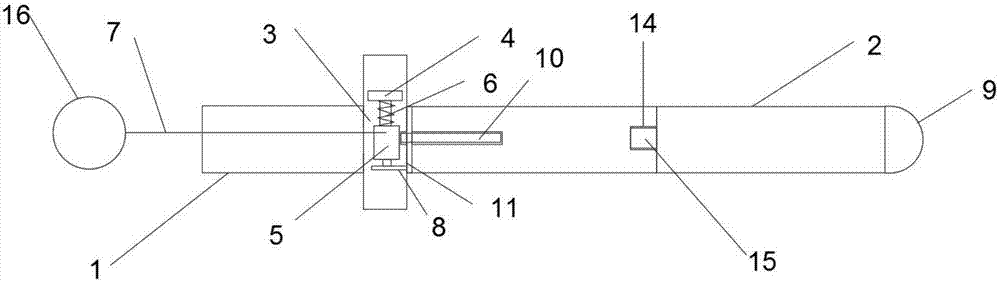

图1是根据本实用新型实施例的玩具剑的结构示意图之一；

图2是根据本实用新型实施例的玩具剑的结构示意图之二；

图3是根据本实用新型实施例的齿轮的结构示意图。

图中：

1、手柄；2、剑心；3、空腔；4、固定板；5、转轴一；6、弹簧；7、拉绳；8、齿轮一；9、软质弧形剑头；10、转轴二；11、齿轮二；12、卡齿；13、轮环；14、螺纹槽；15、螺杆；16、拉环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。

根据本实用新型的实施例，提供了一种玩具剑。

如图1-3所示，根据本实用新型实施例的玩具剑，包括手柄1和剑心2，其中，所述手柄1内设置有空腔3，所述空腔3内设置有固定板4，所述固定板4上设置有转轴一5，所述转轴一5与所述固定板4之间通过弹簧6固定连接，所述转轴一5上缠绕有拉绳7，拉绳7的一端与活动设置于所述手柄1末端的拉环16连接，所述转轴一6的另一端设置有齿轮一8；所述剑心2的前端设置有软质弧形剑头9，且所述剑心2与所述手柄1之间通过转轴二10连接，所述转轴二10上与所述剑心2末端相对应的位置设置有与所述齿轮一8相配合的齿轮二11。

具体使用时，儿童拉动拉环16，通过拉绳7带动转轴一5转动，而由于转轴一5与固定板4之间是通过弹簧6固定连接的，因此，在放开拉环16后，转轴一5会在弹簧6的回复力下，快速转动，此时，带动齿轮一8，而齿轮一8则会大地哦功能齿轮二11，进而带动剑心2进行转动。

具体应用时，所述转轴二10插接于所述手柄2上的转轴槽一12以及所述剑心2上的转轴槽二13之间。所述齿轮一8和所述齿轮二11的截面为锥台形结构，并且，所述齿轮一8和所述齿轮二11上的卡齿12倾斜设置于轮环13上。所述剑心2为多段结构，相连两段之间通过螺纹槽14和螺杆15配合连接。所述拉环8通过设置于所述手柄1末端的卡槽与所述手柄1固定。

综上所述，借助于本实用新型的上述技术方案，本实用新型结构简单，设计巧妙，并且在使用时，儿童可通过拉动拉环，使得剑心在齿轮的作用下实现转动，从而有效的提高了玩具剑的趣味性，增强了儿童的乐趣，可大大的提高儿童的青睐。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
