一种电力维修用便携式防滑脚扣的制作方法

本实用新型涉及电力设施技术领域，具体为一种电力维修用便携式防滑脚扣。

背景技术：

脚扣是指套在鞋上爬电线杆子用的一种弧形铁制工具，脚扣主要有水泥杆脚扣和木杆脚扣，又分三角管脚扣和圆管脚扣，木杆脚扣用途：脚扣主要适用于电力、邮电线路混凝土杆或钢管塔登高用，脚扣一般采用高强无缝管制作，经过热处理，脚扣具有重量轻、强度高、韧性好、可调性好、轻便灵活、安全可靠和携带方便等优点，是电工攀登不同规格的水泥杆或木质杆的理想工具，水泥杆伸缩多用脚扣、双保险围杆安全带选用精密优质材料制作，使用方便灵活、安全可靠。

目前电力维修人员在使用脚扣时，大多是通过将脚扣上的拴紧带进行手动拉紧和卡住，从而将电力维修人员的脚固定在脚扣上，然而，这样的固定方式固定效果较差，固定不牢固，且需要花费电力维修人员较多的时间来固定脚扣，增加了电力维修人员的工作负担，降低了电力维修人员的工作效率，不能实现既快速又牢固的将脚扣固定在电力维修人员的脚上，从而给电力维修人员的电力检修工作带来了不便。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种电力维修用便携式防滑脚扣，解决了固定效果较差，固定不牢固，且需要花费电力维修人员较多时间来固定脚扣的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种电力维修用便携式防滑脚扣，包括脚踏板和脚扣本体，所述脚踏板的一侧固定连接有收纳盒，所述脚踏板的一侧且位于收纳盒的底部固定连接有安装板，所述安装板的顶部通过轴承转动连接有旋转轴，所述旋转轴的顶端贯穿收纳盒并延伸至收纳盒的顶部，所述旋转轴位于收纳盒内部的外表面开设有卡接槽，所述旋转轴的内部且位于卡接槽的顶部开设有安装槽，所述安装槽内壁的顶部通过连接弹簧固定连接有压板，所述压板的底部固定连接有卡杆，所述卡杆的底端贯穿卡接槽并延伸至卡接槽的内部，所述收纳盒内壁两侧的顶部和底部均固定连接有卡紧块，且卡紧块的一侧开设有卡紧槽，所述卡紧槽的内壁通过卡紧弹簧固定连接有T型卡头，所述T型卡头远离卡紧弹簧的一侧贯穿卡紧块并延伸至卡紧块的外部，所述旋转轴位于收纳盒内部的外表面设置有与T型卡头相适配的卡齿，且卡齿的外表面与T型卡头延伸至卡紧块外部的一侧卡接，所述收纳盒的顶部和底部且位于旋转轴的外表面均通过连接弹簧固定连接有与T型卡头相适配的T型压头，所述T型压头的一侧贯穿收纳盒并延伸至收纳盒的内部。

优选的，所述卡杆的外表面固定连接有拨动杆，且拨动杆远离卡杆的一端贯穿旋转轴并延伸至旋转轴的外部，所述旋转轴上开设有与拨动杆相适配的移动孔。

优选的，所述脚踏板的另一侧固定连接有绷带，且绷带远离脚踏板的一端固定安装有与卡杆相适配的卡接头。

优选的，所述脚踏板的一侧通过连接杆固定连接有弧形顶架，且弧形顶架的一侧固定连接有摩擦垫，所述弧形顶架的底部与脚扣本体的顶部固定连接。

优选的，所述旋转轴延伸至收纳盒顶部的一端固定连接有旋转手柄，所述收纳盒上开设有矩形孔。

优选的，所述脚踏板上固定安装有摩擦片。

有益效果

本实用新型提供了一种电力维修用便携式防滑脚扣。具备以下有益效果：

（1）、该电力维修用便携式防滑脚扣，通过在脚踏板的一侧固定连接有收纳盒，再分别通过在旋转轴、卡接槽、绷带、卡杆、卡接头、卡紧槽、T型卡头和T型压头的配合设置，可实现将电力维修人员的脚进行既快速有牢固的固定，这样大大增强了固定效果，使脚扣更加牢固的固定在电力维修人员的脚上，无需花费电力维修人员较多的时间来固定脚扣，减轻了电力维修人员的工作负担，提高了电力维修人员的工作效率，从而大大方便了电力维修人员的电力检修工作。

（2）、该电力维修用便携式防滑脚扣，通过在脚踏板上设置有摩擦片，可实现增大脚踏板与电力维修人员鞋底的摩擦力，再通过在弧形顶架的一侧固定安装有摩擦垫，可实现增大脚扣与爬杆之间的摩擦力，从而使电力维修人员使用的更加安全、更加可靠。

（3）、该电力维修用便携式防滑脚扣，通过在卡杆的外表面固定连接有拨动杆，且拨动杆远离卡杆的一端贯穿旋转轴并延伸至旋转轴的外部，当不需要脚扣时，只需推动拨动杆，即可完成将脚扣从电力维修人员的鞋子上取下，大大方便了电力维修人员拆卸脚扣。

附图说明

图1为本实用新型结构示意图；

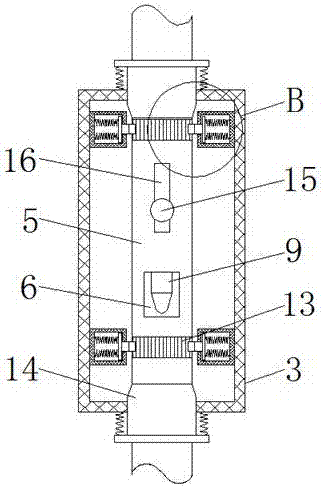

图2为本实用新型收纳盒结构的剖视图；

图3为本实用新型卡杆结构的剖视图；

图4为本实用新型图1中A处的局部放大图；

图5为本实用新型图2中B处的局部放大图。

图中：1脚踏板、2脚扣本体、3收纳盒、4安装板、5旋转轴、6卡接槽、7安装槽、8压板、9卡杆、10卡紧块、11卡紧槽、12 T型卡头、13卡齿、14 T型压头、15拨动杆、16移动孔、17绷带、18卡接头、19弧形顶架、20摩擦垫、21旋转手柄、22矩形孔、23摩擦片。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种电力维修用便携式防滑脚扣，包括脚踏板1和脚扣本体2，脚踏板1的一侧通过连接杆固定连接有弧形顶架19，且弧形顶架19的一侧固定连接有摩擦垫20，摩擦垫20具有很大的摩擦系数，可增强摩擦力，弧形顶架19的底部与脚扣本体2的顶部固定连接，脚踏板1上固定安装有摩擦片23，摩擦片23和摩擦垫20一样都具有很大的摩擦系数，提高摩擦力，脚踏板1的一侧固定连接有收纳盒3，收纳盒3上开设有矩形孔22，矩形孔22的作用是方便人们将绷带17缠绕在旋转轴5上，脚踏板1的另一侧固定连接有绷带17，且绷带17远离脚踏板1的一端固定安装有与卡杆9相适配的卡接头18，卡接头18的中部开设有与卡杆9相适配的通孔，方便卡杆9的插入，脚踏板1的一侧且位于收纳盒3的底部固定连接有安装板4，安装板4的顶部通过轴承转动连接有旋转轴5，旋转轴5延伸至收纳盒3顶部的一端固定连接有旋转手柄21，旋转轴5的顶端贯穿收纳盒3并延伸至收纳盒3的顶部，旋转轴5位于收纳盒3内部的外表面开设有卡接槽6，旋转轴5的内部且位于卡接槽6的顶部开设有安装槽7，安装槽7内壁的顶部通过连接弹簧固定连接有压板8，压板8的底部固定连接有卡杆9，卡杆9的外表面固定连接有拨动杆15，且拨动杆15远离卡杆9的一端贯穿旋转轴5并延伸至旋转轴5的外部，旋转轴5上开设有与拨动杆15相适配的移动孔16，移动孔16的作用是方便人们推动拨动杆15，卡杆9的底端贯穿卡接槽6并延伸至卡接槽6的内部，收纳盒3内壁两侧的顶部和底部均固定连接有卡紧块10，且卡紧块10的一侧开设有卡紧槽11，卡紧槽11的内壁通过卡紧弹簧固定连接有T型卡头12，T型卡头12远离卡紧弹簧的一侧贯穿卡紧块10并延伸至卡紧块10的外部，旋转轴5位于收纳盒3内部的外表面设置有与T型卡头12相适配的卡齿13，且卡齿13的外表面与T型卡头12延伸至卡紧块10外部的一侧卡接，收纳盒3的顶部和底部且位于旋转轴5的外表面均通过连接弹簧固定连接有与T型卡头12相适配的T型压头14，T型压头14的一侧贯穿收纳盒3并延伸至收纳盒3的内部，T型压头14的底部和T型卡头12的一侧均加工成相互适配的楔形，目的是方便T型卡头12的弹出和卡入。

使用时，先将脚踏板1的顶部与电力维修人员的鞋底进行紧密的接触，再将绷带17拉长，向上推动拨动杆15，将卡接头18插入卡接槽6内，松开拨动杆15，使卡杆9穿过卡接头18将卡接头18卡住，然后使用者可按下T型压头14，使T型卡头12从卡齿13中脱离，再转动旋转手柄21，将绷带17旋转缠绕在旋转轴5上，此时绷带17会越来越紧，当绷带17把电力维修人员的脚绷的很紧时，停止转动旋转手柄21，并松开T型压头14，使T型卡头12卡住相应的卡齿13，最后使用者即可使用脚扣进行攀爬，这样就完成了该脚扣的整个安装工作。
