一种摆臂式多功能力量型训练器械的制作方法

本实用新型涉及一种摆臂式多功能力量型训练器械。

背景技术：

目前，随着生活水平的不断提高，人们越来越提倡健康生活，现有的健身器材品种繁多，但是各种器械功能相对单一，锻炼效果局限性比较大。

单功能力量型器械只能锻炼某块特定的肌肉，若需锻炼其他肌肉则需通过使用另外的器械来实现，因此占地面积、成本将会大大增加；而另一部分复合式的多功能训练器械，通常将多种功能部件拼装在一起，通过多个站位实现多功能，此类训练器械虽然可以节省占地面积，但是结构比较复杂，配合精度要求高，生产加工成本高。

技术实现要素：

本实用新型的目的，在于克服上述局限，从而提供一种能利用调节机构来改变摆臂的空间位置，实现多种锻炼功能的力量型训练器械。

本实用新型的目的通过以下技术方案来实现：一种摆臂式多功能力量型训练器械，包括底脚架以及相对其垂直设置的配重架，配重架通过连接座与第一转动架和第二转动架连接，第一转动架和第二转动架上均安装有摆臂，摆臂前端安装有滑轮架，配重架内设有阻力装置，配重架、第一转动架、第二转动架和滑轮架上分别设有滑轮，牵引绳通过滑轮与的阻力装置连接。

优选的是，配重架与连接座的连接处设有第一转轴，第一转动架与摆臂的连接处、第二转动架与摆臂的连接处均设有第二转轴。

优选的是，配重架上设有第一插销、第二插销，第一转动架、第二转动架上分别设有多个与第一插销、第二插销匹配的插孔。

优选的是，第一转动架上设有第三插销，摆臂上设有多个与第三插销相匹配的插孔，第二转动架上设有第四插销，摆臂上设有多个与第四插销相匹配的插孔。

优选的是，绳索位于滑轮架的末端设有把手。

综上所述，本实用新型具有以下优点：结构简单，组装便捷，易于生产，外形简洁，使用方便，安全可靠，占地面积小，通过调节摆臂的位置，可实现多种锻炼功能，可分别对臂部、肩部、胸部、背部、腰腹、臀部、腿部等身体各部位肌肉锻炼，锻炼功能综合、全面。若配合健身凳、健身球、绑脚带等其他辅件，可实现更多的锻炼功能。

附图说明

图1为本实用新型的立体图；

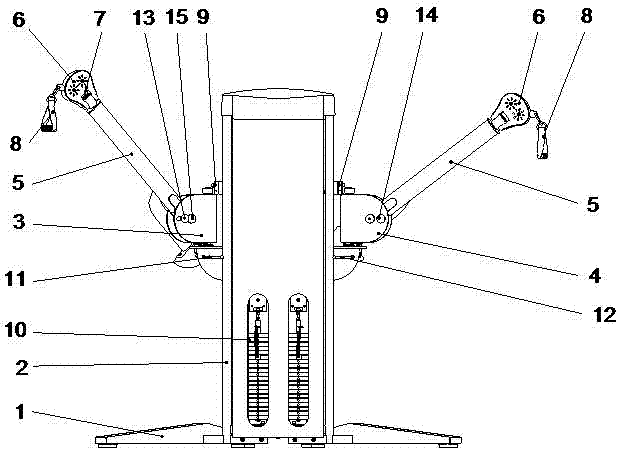

图2为本实用新型的主视图；

图3为本实用新型的左视图；

图4为本实用新型的俯视图；

图中标号：1-底脚架、2-配重架、3-第一转动架、4-第二转动架、5-摆臂、6-滑轮架、7-牵引绳索、8-把手、9-连接座、10-阻力装置、11-第一插销、12-第二插销、13-第三插销、14-第四插销、15-第二转轴、16-第一转轴。

具体实施方式

为了加深对本实用新型的理解，下面将结合实施例和附图对本实用新型作进一步详述，该实施例仅用于解释本实用新型，并不构成对本实用新型保护范围的限定。

如图1-4所示的一种摆臂式多功能力量型训练器械，包括底脚架1以及相对其垂直设置的配重架2，配重架2通过连接座9与第一转动架3和第二转动架4连接，第一转动架3和第二转动架4上均安装有摆臂5，摆臂5前端安装有滑轮架6，配重架2内设有阻力装置10，配重架2、第一转动架3、第二转动架4和滑轮架6上分别设有滑轮，牵引绳索7通过滑轮与的阻力装置10连接，通过牵引绳索7即可实现克服阻力的运动，通过改变摆臂5的位置，即可满足不同锻炼功能的需要，实现多功能训练。

配重架2与连接座9的连接处设有第一转轴16，第一转动架3、第二转动架4可绕着第一转轴16自由转动，第一转动架3与摆臂5的连接处、第二转动架4与摆臂5的连接处均设有第二转轴15，摆臂5可绕着第二转轴15自由转动。

配重架2上设有第一插销11、第二插销12，第一转动架3、第二转动架4上分别设有多个与第一插销11、第二插销12匹配的插孔，通过调节第一插销11、第二插销12可分别调整第一转动架3、第二转动架4与竖直面的角度。通过第一插销11、第二插销12调节第一转动架3、第二转动架4与竖直面角度的同时，安装于第一转动架3、第二转动架4上的摆臂5与竖直面的角度也在随之变化。

第一转动架3上设有第三插销13，摆臂5上设有多个与第三插销13相匹配的插孔，通过调节第三插销13来改变安装在第一转动架3上的摆臂5与水平面的角度，第二转动架4上设有第四插销14，摆臂5上设有多个与第四插销14相匹配的插孔，通过调节第四插销14来改变安装在第二转动架4上的摆臂5与水平面的角度。

绳索7位于滑轮架6的末端设有把手8，拖拉把手8，通过牵引绳索7牵引阻力装置10，从而进行克服阻力的运动，达到锻炼目的。

可通过调节第一插销11、第二插销12、第三插销13、第四插销14来改变两个摆臂5与竖直面和水平面的角度，从而改变滑轮架6端部把手8的位置，锻炼者可根据不同锻炼功能的需要改变把手8的位置，来锻炼身体不同部位的肌肉，达到锻炼的目的。通过调节两只把手8位置组合可达数十种，可分别满足臂部、肩部、胸部、背部、腰腹、臀部、腿部等身体各部位肌肉的锻炼。

配重架2上设有的阻力装置10，可为使用者锻炼时提供阻力，从而达到锻炼效果，其阻力源最为常见的是利用配重块产生的重力，采用该阻力源时，绳索与配重块相连，同时设置导向杆，使配重块被绳索牵引时，沿着导向杆运动。另外产生阻力的方式也可采用气体、液体、磁体、弹力、摩擦力等。
