一种玩具弹射陀螺枪的制作方法

1.本实用新型涉及弹射陀螺枪技术领域，具体为一种玩具弹射陀螺枪。


背景技术：

2.陀螺受力进行转动，现在可以利用玩具枪作为陀螺动力源进行陀螺发射。提高了陀螺的可玩性和趣味性。
3.如cn202122639362.3一种玩具陀螺枪，本实用新型涉及玩具的技术领域，涉及一种玩具陀螺枪，包括枪身、手柄、安装在枪身内的弹射机构和安装在枪身与手柄之间的控制机构；所述控制机构包括用于隔档抵接弹射机构的弹性伸缩结构和触发结构，所述触发结构包括用于驱使弹性伸缩结构伸缩的扳机，所述扳机的一端伸出手柄外，另一端与手柄可翻转连接。使用时，驱使所述扳机翻转以挤压弹性伸缩结构实现弹性伸缩结构缩短，从而弹性伸缩结构缩短不再隔档抵接弹射机构以实现弹射机构弹射运动。与现有技术相比，在保障控制弹射机构的前提下，简化了扳机与弹性伸缩结构的构造，以简化其组装方式，有利于提升组装的效率
4.如上玩具陀螺枪，虽然其具有可以利用枪体结构对玩具陀螺进行发射，但是弹射机构驱使旋转体从枪身上推落，对于陀螺本身而言，其在脱离阶段若仍与齿条接触，则会造成陀螺脱离枪体后的初速度因为两者之间的摩擦力的作用使得降低。
5.所以需要针对上述问题设计一种玩具弹射陀螺枪，用于替代现有玩具陀螺枪。


技术实现要素：

6.本实用新型的目的在于提供一种玩具弹射陀螺枪，以解决上述背景技术中提出的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种玩具弹射陀螺枪，包括：
8.玩具枪体、陀螺、扳机、蓄力仓和传动齿轮组；所述玩具枪体的内壳的前端设置有限位孔，所述限位孔的下方设有与所述蓄力仓进行滑动连接的滑槽，所述玩具枪体上设置有可以进行推拉的推拉部，所述蓄力仓的内部卡合有所述陀螺，所述玩具枪体设置有将所述陀螺进行击发的所述扳机，所述蓄力仓通过所述传动齿轮组将所述推拉部的推拉力传递至所述陀螺。
9.优选的，所述陀螺还包括有：陀螺本体；所述陀螺本体的下方设置固定杆、固定齿和定位槽，所述固定杆为所述陀螺本体旋转时的支撑件，所述固定齿与所述传动齿轮组相啮合，所述定位槽在将所述陀螺本体卡合在所述蓄力仓时起到限位作用。
10.优选的，所述扳机还包括有：扣手，所述扣手与所述玩具枪体之间设置有扣手弹簧，所述扣手利用活动转轴安装在所述玩具枪体上，且所述扣手远离所述扣手弹簧的一端连接有v型杆，并且所述v型杆同样利用活动转轴安装在所述玩具枪体上，所述v型杆远离所述扣手的一端设置有扣合头。
11.优选的，所述翻转变速装置还包括有：
12.翻转减速齿轮，其转动设置在所述翻转变速装置的内侧，所述翻转减速齿轮关于所述翻转变速装置的内侧均匀设置多组，且所述翻转减速齿轮之间相互啮合，所述翻转减速齿轮啮合于所述翻转驱动电机的输出轴上；
13.中间齿轮组，其转动设置在所述翻转变速装置的内部，所述中间齿轮组啮合于所述翻转减速齿轮的外侧，所述中间齿轮组还啮合于所述联动杆的外侧。
14.优选的，所述传动齿轮组还包括有：齿条，所述齿条利用其上的平面齿与主传动齿轮一端的齿轮相啮合，所述主传动齿轮的另一端的齿轮啮合有副传动齿轮，所述副传动齿轮与滑移齿轮之间相啮合，所述传动齿轮组上设有外罩，所述外罩上与所述滑移齿轮对应的位置开设有弧形槽，所述副传动齿轮的两端嵌合在所述外罩的壳体上，所述滑移齿轮在与所述副传动齿轮保持啮合的前提下，所述滑移齿轮的两端在所述弧形槽内滑动。
15.优选的，滑移齿轮的齿牙透过蓄力仓上开设的缺口与固定齿相啮合。
16.优选的，扣合头与扣合槽之间在扣合时将陀螺、扳机、蓄力仓和传动齿轮组构成一个利用推拉部沿滑槽进行滑动的整体。
17.与现有技术相比，本实用新型的有益效果是：该具弹射陀螺枪，在原有的陀螺枪的基础上，使得陀螺利用蓄力仓的蓄力在陀螺脱离枪体过程持续供给旋转力，使得陀螺在脱离瞬间的旋转速度达到最大。
附图说明

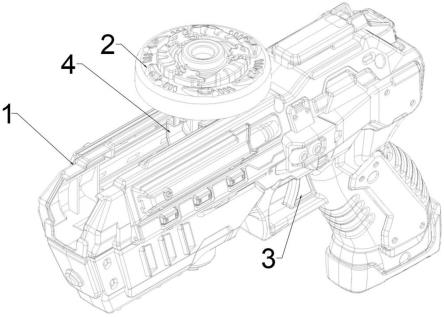

18.图1为本实用新型整体立体结构示意图；
19.图2为本实用新型玩具枪体部分立体结构示意图；
20.图3为本实用新型陀螺立体结构示意图；
21.图4为本实用新型玩具枪体剖面立体结构示意图；
22.图5为本实用新型蓄力仓和扳机立体结构示意图；
23.图6为本实用新型传动齿轮组立体结构示意图；
24.图7为本实用新型传动齿轮组结构示意图；
25.图8为本实用新型滑移齿轮处立体结构示意图；
26.图9为本实用新型玩具蓄力仓立体结构示意图；
27.图10为本实用新型陀螺和蓄力仓和扳机立体结构示意图；
28.图11为本实用新型限位卡杆处立体结构示意图；
29.图12为本实用新型玩具齿条立体结构示意图；
30.图13为本实用新型滑槽立体结构示意图。
31.图中：1、玩具枪体；11、限位孔；12、滑槽；13、推拉部；2、陀螺；21、陀螺本体；22、固定杆；23、固定齿；24、定位槽；3、扳机；31、扣手；32、扣手弹簧；33、v型杆；34、扣合头；4、蓄力仓；41、陀螺仓；42、滑块；43、蓄力弹簧；44、陀螺固定槽；45、限位卡杆；46、扣合槽；5、传动齿轮组；51、齿条；52、主传动齿轮；53、副传动齿轮；54、滑移齿轮；55、弧形槽。
具体实施方式
32.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的
实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
33.请参阅图1-13，一种玩具弹射陀螺枪，包括：玩具枪体1、陀螺2、扳机3、蓄力仓4和传动齿轮组5；玩具枪体1的内壳的前端设置有限位孔11，限位孔11的下方设有与蓄力仓4进行滑动连接的滑槽12，玩具枪体1上设置有可以进行推拉的推拉部13，蓄力仓4的内部卡合有陀螺2，玩具枪体1设置有将陀螺2进行击发的扳机3，蓄力仓4通过传动齿轮组5将推拉部13的推拉力传递至陀螺2。陀螺2还包括有：陀螺本体21；陀螺本体21的下方设置固定杆22、固定齿23和定位槽24，固定杆22为陀螺本体21旋转时的支撑件，在陀螺2进行旋转的时候作为旋转轴，固定齿23与传动齿轮组5相啮合，利用传动齿轮组5的旋转力使得陀螺2进行旋转，定位槽24在将陀螺本体21卡合在蓄力仓4时起到限位作用，使得陀螺2在玩具枪体1内进行位移的时候不会产生位置偏移造成阻力，使得陀螺2的移动过程可控。
34.扳机3还包括有：扣手31，扣手31与玩具枪体1之间设置有扣手弹簧32，扣手31利用活动转轴安装在玩具枪体1上，在扣动扣手3的时候收到扣手弹簧32的弹力作用使得扣手31及时复位，且扣手31远离扣手弹簧32的一端连接有v型杆33，并且v型杆33同样利用活动转轴安装在玩具枪体1上，在保证v型杆33可以旋转的同时，v型杆33远离扣手31的一端设置有扣合头34，扣合头34进而连接扣合槽46，蓄力仓4还包括有：陀螺仓41，陀螺仓41利用陀螺固定槽44将陀螺2进行固定，陀螺仓41的外侧设置有两组滑块42，两组滑块42嵌合于滑槽12内，可以利用滑块42在滑槽12内的平稳滑行，保证蓄力仓4可以沿着既定路线对陀螺2进行滑移，蓄力仓4利用滑块42和滑槽12与玩具枪体1之间构成滑动连接，陀螺仓41的底部与蓄力弹簧43的一端进行连接，蓄力弹簧43的另一端连接于玩具枪体1的壳体上，利用蓄力弹簧43受到推拉部13的后拉力的作用受到压缩，为后续陀螺2的旋转和发射提供动力，蓄力仓4利用限位卡杆45将陀螺2卡紧，限位卡杆45在蓄力仓4沿滑槽12滑动至最远端时嵌合于限位孔11内，此时的陀螺2因为限位卡杆45没有对陀螺2进行限位，陀螺2可以自由装卸，当向后继续拉动推拉部13时，限位卡杆45失去限位孔11的容纳空间，对陀螺本体21进行卡合，保证陀螺2上的固定齿23与滑移齿轮54持续啮合，蓄力仓4上开有缺口，缺口的下方开设有扣合槽46。
35.传动齿轮组5还包括有：齿条51，齿条51利用其上的平面齿与主传动齿轮52一端的齿轮相啮合，在蓄力弹簧43受到压缩的同时，齿条51随之运动，带动主传动齿轮52旋转，主传动齿轮52的另一端的齿轮啮合有副传动齿轮53，将齿条51的运动过程进行传递，副传动齿轮53与滑移齿轮54之间相啮合，传动齿轮组5上设有外罩，外罩上与滑移齿轮54对应的位置开设有弧形槽55，副传动齿轮53的两端嵌合在外罩的壳体上，保证其始终保持在外罩内持续旋转不会位移，滑移齿轮54在与副传动齿轮53保持啮合的前提下，滑移齿轮54的两端在弧形槽55内滑动，可以随着齿条51的滑动既能保持旋转也不会因为齿条位移而造成转动卡滞。
36.滑移齿轮54的齿牙透过蓄力仓4上开设的缺口与固定齿23相啮合，实现将推拉部13压缩蓄力弹簧43的弹力转化为供给固定齿23啮合时候的旋转力。
37.扣合头34与扣合槽46之间在扣合时将陀螺2、扳机3、蓄力仓4和传动齿轮组5构成一个利用推拉部13沿滑槽12进行滑动的整体，实现陀螺2在固定齿23受到蓄力弹簧43压缩力转化后进行旋转和发射。
38.综上所述：该玩具弹射陀螺枪，包括玩具枪体1、陀螺2、扳机3、蓄力仓4和传动齿轮组5；在推拉部13受到使用者拉伸的时候，随着蓄力仓4在滑槽12和滑块42的限位下进行压缩滑移，蓄力弹簧43随之受到压缩，此时扣合头34扣接在扣合槽46上，齿条51受到蓄力弹簧43的压缩作用随之位移，此过程滑移齿轮54的齿牙透过蓄力仓4上开设的缺口始终与固定齿23相啮合，在扣动扣手31时，蓄力弹簧43伸长带动齿条51在位移的同时将蓄力弹簧43传递的动力经由主传动齿轮52、副传动齿轮53和滑移齿轮54的传递，进而经过固定齿23的啮合作用，使得陀螺2旋转，此时因为扣合头34脱离扣合槽46，蓄力仓4利用滑块42沿着滑槽12，将陀螺2发射，保持旋转状态的陀螺本体21在脱离玩具枪体1后持续旋转。
