一种木材破碎机的制作方法与工艺

本实用新型涉及一种木材破碎机，应用于木材破碎与回收领域。

背景技术：
生活中大型废旧家具以及建筑中许多剩余的模板会对环境造成很大的影响，因为体积偏大，对回收造成不便，因此多用木材破碎机对大件首先进行破碎然后在回收，现有技术中的破碎机在破碎过程中会产生许许多多的细小的木屑飘散在空气中，影响周边的生活环境，而且木屑也可用来民用取暖或者再次复合成人造板等许多用途，因此回收木屑很有实际价值。

技术实现要素：

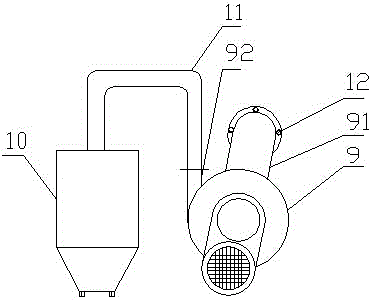

为解决现有技术方案的缺陷，本实用新型公开了一种生态环保、可回收木屑的破碎机。本实用新型公开了一种木材破碎机，包括：进料斗、进料箱、破碎箱、支撑箱、出料箱、电机、破碎机底座、皮带、鼓风机、储屑箱、鼓风机进料管、鼓风机出料管、曲形管道组成，所述进料斗通过螺栓与进料箱的右部固连，所述进料箱底部焊接在破碎箱的上部，所述破碎箱的中间部分固连一个固定辊，所述固定辊的水平左侧固连一个传动辊，所述传动辊通过皮带与电机的输出端连接，所述支撑箱焊接在破碎箱的底部，所述支撑箱前端面上水平焊接两块支撑板，所述支撑板之间分布有多个支撑块，所述支撑块两端分别焊接在上下两个支撑板上，所述支撑箱的后端面相对应前端面设置有同等数量的支持板和支撑块，所述出料箱焊接在支撑箱的底部，所述出料箱右壁中下部焊接有出料口，所述出料箱的前壁中部设置有木屑出料口，所述木屑出料口通过圆形螺栓与鼓风机进料管连接，所述破碎机底座右部与出料箱底部焊接，所述破碎机底座左部与电机底座通过地表螺栓固连，所述鼓风机出料管通过曲形管道与储屑箱顶部中间连接。由于采用上述技术方案，本实用新型具有以下有益优点：1、生态环保；2、可回收木屑。附图说明图1是本实用新型一种木材破碎机的结构示意图；图2是本实用新型一种木材破碎机木屑出料口连接的鼓风机部分结构示意图。其中：1-进料斗；2-进料箱；3-破碎箱；4-支撑箱；5-出料箱；6-电机；7-破碎机底座；8-皮带；9-鼓风机；10-储屑箱；11-曲形管道；12-圆形螺栓。具体实施方式如图1，2所示，本实用新型公开了一种木材破碎机，包括：进料斗1、进料箱2、破碎箱3、支撑箱4、出料箱5、电机6、破碎机底座7、皮带8、鼓风机9、储屑箱10、曲形管道11组成，所述进料斗1通过螺栓与进料箱2的右部固连，所述进料箱2底部焊接在破碎箱3的上部，所述破碎箱3的中间部分固连一个固定辊31，所述固定辊31的水平左侧固连一个传动辊32，所述传动辊32通过皮带8与电机6的输出端连接，所述支撑箱4焊接在破碎箱3的底部，所述支撑箱4前端面上水平焊接两块支撑板41，所述支撑板41之间分布有多个支撑块42，所述支撑块42两端分别焊接在上下两个支撑板41上，所述支撑箱4的后端面相对应前端面设置有同等数量的支持板41和支撑块42，所述出料箱5焊接在支撑箱4的底部，所述出料箱5右壁中下部焊接有出料口52，所述出料箱5的前壁中部设置有木屑出料口51，所述木屑出料口51通过圆形螺栓12与鼓风机进料管91连接，所述破碎机底座7右部与出料箱5底部焊接，所述破碎机底座7左部与电机6底座通过地表螺栓固连，所述鼓风机出料管92通过曲形管道11与储屑箱10顶部中间连接。所述支撑板41之间的支撑块42优选为六块，两端各一块，中间均匀分布四块，是为了减少传动辊32与固定辊31碾压时对破碎机的机械损伤。本实用新型是这样实施的：作业人员将木材从进料斗1中加入，经过进料箱2，进料箱2与破碎箱3成一定角度，启动电机6，电机6带动传动辊32转动，木材经过传动辊32和固定辊31之间的碾压成碎状，较大的碎状木块从出料口52中排出，细小的木屑经过鼓风机9的吸引，从木屑出料口51被吸入鼓风机进料口91中，然后从鼓风机出料口92经过曲形管道11排放至储屑箱10中，所述储屑箱10底部设置有螺栓，当储屑箱10充满时，可拆除螺栓，排出木屑装袋。最后应说明的是：以上实施例仅用以说明本实用新型而并非限制本实用新型所描述的技术方案；因此，尽管本说明书参照上述的各个实施例对本实用新型已进行了详细的说明，但是，本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或等同替换；而一切不脱离本实用新型的精神和范围的技术方案及其改进，其均应涵盖在本实用新型的权利要求范围中。
