一种木材切削用旋切电机的制作方法

本实用新型涉及一种木材加工设备，特别涉及一种木材切削用旋切电机。

背景技术：

木材切削是通过刀具作用于木材产生相对运动，以获取一定形状、尺寸和表面状态的木材制品的加工过程。现有的旋切机不方便对木材进行快速旋切处理，也不方便安装旋切轮，旋切效率低。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种驱动电机通过驱动轴可以方便对旋切轮进行旋转驱动；通过锁杆可以锁接住固定板，从而可以使驱动电机牢固安装；通过旋切轮可以方便对木材进行快速切削处理，大大提高了切削处理的效率的木材切削用旋切电机。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种木材切削用旋切电机，包括固定架，固定架上设有开槽与开腔；固定架上设有锁接机构，所述锁接机构上设有驱动电机，驱动电机的侧壁设有限位壳，驱动电机的上部设有悬吊环，驱动电机设有驱动轴；驱动电机设置在固定板上，固定板上设有支撑座，驱动电机设置在支撑座上；所述锁接机构包括锁座，锁座的两端通过第一固定螺栓固定在固定架上；固定板通过第二固定螺栓固定在固定架上，锁座的一端上设有导向座，导向座设有锁杆，锁杆呈水平布置，锁杆与导向座通过螺纹连接，锁杆的一端为自由端，锁杆的另一端与固定板接触。

进一步地，所述固定架上设有限位片。

进一步地，所述限位片通过固定销固定在固定架上。

进一步地，所述固定架上设有安装槽。

进一步地，所述固定架上设有若干固定孔。

采用上述技术方案的木材切削用旋切电机，可以通过固定架方便驱动电机的安装；可以将旋切轮安装在驱动轴的外周面上；驱动电机通过驱动轴可以方便对旋切轮进行旋转驱动；通过锁杆可以锁接住固定板，从而可以使驱动电机牢固安装；通过旋切轮可以方便对木材进行快速切削处理，大大提高了切削处理的效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型木材切削用旋切电机的结构示意图；

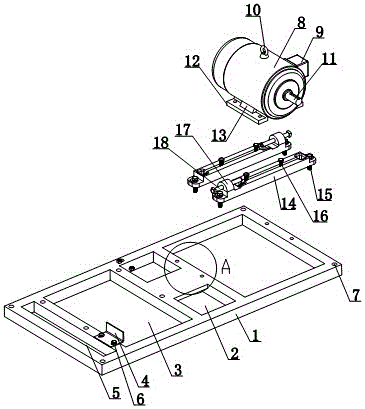

图2为本实用新型木材切削用旋切电机的部件分解图；

图3为图2中A区域的细节放大图；

图4为本实用新型所述锁接机构的结构示意图；

图5为图4中B区域的细节放大图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图5所示，一种木材切削用旋切电机，包括固定架1，固定架1上设有开槽2与开腔3；固定架1上设有锁接机构，所述锁接机构上设有驱动电机8，驱动电机8的侧壁设有限位壳9，驱动电机8的上部设有悬吊环10，驱动电机8设有驱动轴11；驱动电机8设置在固定板12上，固定板12上设有支撑座13，驱动电机8设置在支撑座13上；所述锁接机构包括锁座14，锁座14的两端通过第一固定螺栓15固定在固定架1上；固定板12通过第二固定螺栓16固定在固定架1上，锁座14的一端上设有导向座17，导向座17设有锁杆18，锁杆18呈水平布置，锁杆18与导向座17通过螺纹连接，锁杆18的一端为自由端，锁杆18的另一端与固定板12接触；固定架1上设有限位片4，限位片4通过固定销6固定在固定架1上，固定架1上设有安装槽5，固定架1上设有若干固定孔7。

本实用新型木材切削用旋切电机，可以通过固定架1方便驱动电机8的安装；可以将旋切轮安装在驱动轴11的外周面上；驱动电机8通过驱动轴11可以方便对旋切轮进行旋转驱动；通过锁杆18可以锁接住固定板12，从而可以使驱动电机8牢固安装；通过旋切轮可以方便对木材进行快速切削处理，大大提高了切削处理的效率。

其中，固定架1上设有限位片4，限位片4通过固定销6固定在固定架1上，所以还具有限位功能。

其中，固定架1上设有若干固定孔7；所以方便固定架1的安装。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
