多功能碎枝机的制作方法

本发明属于碎枝机技术领域，具体涉及多功能碎枝机。

背景技术：

碎枝机适用于花园、果场、林场、茶场、苗圃、园林等修剪残枝，间伐树枝的粉碎；因其作业方便，亦可适用于大型社区、公园、院校、企事业单位的残枝，树叶、树皮、藤条的粉碎；还可适用于食用菌基料粉碎以及赛马场场所铺设物就地粉碎等等；可大大节省运输费用，以达到节能环保的目的，同时减少火灾隐患。

然而现有技术中的碎枝机，存在以下缺陷：1)碎枝机移动时需要人工推行，只能短距离移动，无法长距离移动；2)碎枝机汽油机的支撑腿与地面直接接触，在实际工作中会因为震动过大，对整机性能造成伤害；3)碎枝机在操作过程中，碎枝的粉尘和碎屑散落在粉碎机周围，无法自动进行收集，切断粉碎工作后需要人工清理，耗时费力；4)碎枝机的收集袋装满后，需要借助工具完成收集袋的拆卸，拆卸过程繁琐，工作效率低下；5)现有技术中的收集袋直接放于地面，碎枝机移动过程中会拖动收集袋，造成收集袋的损坏且不美观。

技术实现要素：

发明目的：本发明的目的在于提供多功能碎枝机，不仅结构简单紧凑，而且移动方便，提高了碎枝和收集效率。

技术方案：为实现上述发明目的，本发明采用如下技术方案：

多功能碎枝机，包括漏斗、可抽动挡板、盖板和刀片护罩，所述的漏斗设置在刀片护罩的上方，在刀片护罩上设有盖板，在漏斗和刀片护罩之间设有可抽动挡板，可抽动挡板包括挡板主体和挡片；配合后，挡板主体设置在漏斗和刀片护罩之间，挡片用于手动抽出挡板主体或插入挡板主体；其中，在所述的刀片护罩的一侧设有收集袋悬挂装置。

在所述的刀片护罩上设置吸尘椭圆孔，所述的盖板盖住吸尘椭圆孔。

取下盖板后，所述的吸尘椭圆孔连接吸尘接头，吸尘接头与吸尘管相连，吸尘管与吸尘口相连。

还包括拖车组件和滚轮架，所述的拖车组件包括碎枝机手把板、连接杆、接头、连接管、滚轮架板；所述的碎枝机手把板设置在连接杆的顶部，连接杆的底 部与连接管的一端相连，连接管的一端设有用于和滚轮架相连的滚轮架板，另一端设有用于连接汽车尾部装置的接头。

所述的连接杆和接头连接在连接管的同一端。

所述的收集袋悬挂装置包括收集袋撑板、收集袋撑杆、收集袋挂条、袋体和连接护板，连接护板设置在刀片护罩的背面，在连接护板上设有收集袋撑板，收集袋撑板用于可拆卸安装收集袋撑杆，在收集袋撑杆上悬挂袋体，在袋体上设有收集袋挂条便于悬挂。

所述的收集袋撑板包括圆管、固定臂和撑板主体，在撑板主体上方设有圆管，在撑板主体的一侧设有固定臂；在所述的收集袋撑杆上设有折弯部和勾起部；配合后，收集袋撑杆插入圆管后悬挂起来，折弯部被固定臂挡住完成限位，勾起部挂住收集袋挂条防止脱落。

在所述的刀片护罩的出料口上设有第一接头，在第二接头外周设有用于固定袋体的扎带；所述的刀片护罩通过第一接头和第二接头和收集袋悬挂装置相连。

所述的第一接头包括第一滑口和凸台，所述的第二接头包括第二滑口、凹台和收集袋扎带口；所述的凸台设置在第一滑口内，凹台设置在第二滑口内，扎带通过收集袋扎带口固定；配合后，第二接头的第二滑口内处的凹台旋入第一接头的第一滑口的凸台上锁紧固定。

还包括汽油机支撑腿，汽油机支撑腿包括固定端、U型支架和浸塑区，U型支架的顶部设有固定端与碎枝机相连，U型支架的底部为浸塑区。

有益效果：与现有技术相比，本发明的多功能碎枝机，通过在碎枝机移动过程中增设拖车组件，让碎枝机安全稳定和快速的实现长距离移动；通过对汽油机支撑腿进行浸塑处理，起到耐压、缓冲和减震的效果，保护机器的同时提高工作效率；通过将原有的碎枝机一体式的刀片护罩改为分体式的部件，将碎枝机转换成吸尘器非常方便，能实现工作区域的高效清理；通过将碎枝机收集袋和机体的出口用接头连接，通过第一接头和第二接头的配合，实现快速拆卸和安装收集袋装置，不耽误工作时间；通过设置收集袋悬挂装置，方便拆卸布袋，增大收集空间。

附图说明

图1是多功能碎枝机带收集袋悬挂装置的结构示意图；

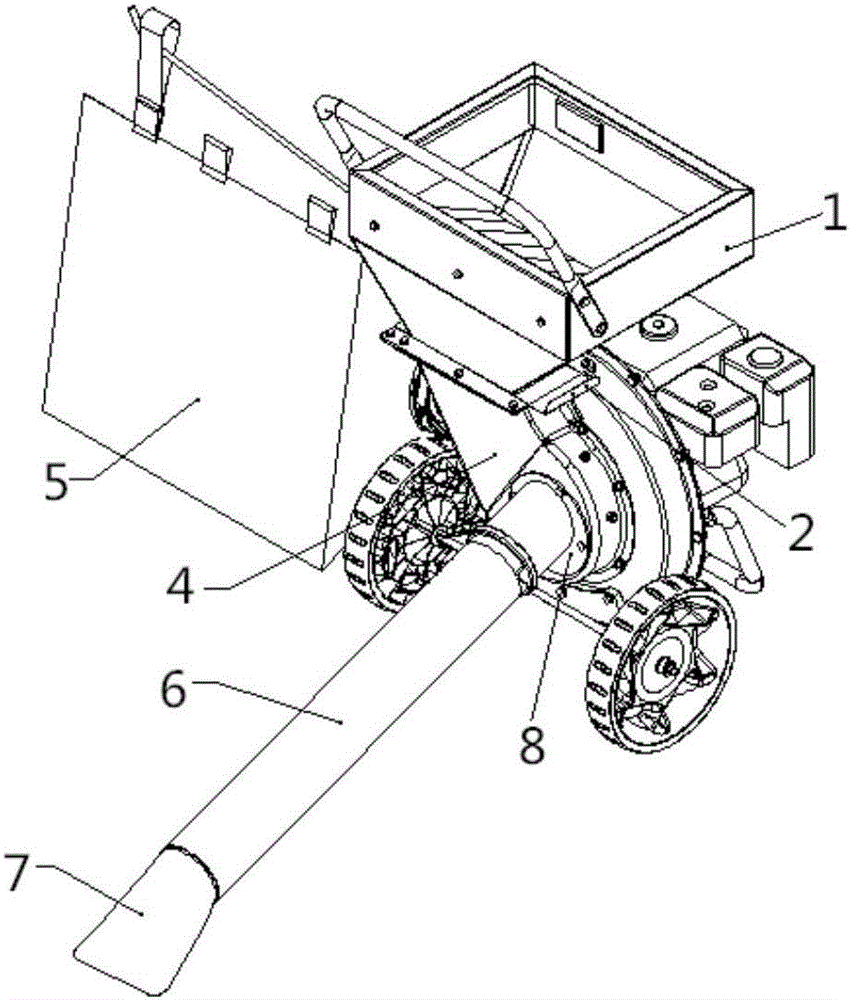

图2是多功能碎枝机带吸尘装置的结构示意图；

图3是多功能碎枝机带拖车支架的结构示意图；

图4是收集袋悬挂装置主视图；

图5是收集袋悬挂装置后视图；

图6是收集袋撑板结构示意图；

图7是收集袋撑杆结构示意图；

图8是第一接头结构示意图；

图9是第二接头结构示意图；

图10是可抽动挡板结构示意图；

图11是刀片护罩4结构示意图；

图12是汽油机支撑腿结构示意图。

具体实施方式

下面结合附图和具体实施方式，进一步阐明本发明。

如图1-12所示，多功能碎枝机，包括漏斗1、可抽动挡板2、盖板3、刀片护罩4、收集袋悬挂装置5、吸尘管6、吸尘口7、吸尘接头8、手把9、碎枝机手把板10、连接杆11、接头12、连接管13、滚轮架板14、滚轮架15、扎带16、第一接头17、第二接头18、吸尘椭圆孔19和汽油机支撑腿20。

如图12所示，汽油机支撑腿20包括固定端201、U型支架202和浸塑区203，U型支架202的顶部设有固定端201与碎枝机相连，U型支架202的底部为浸塑区203。将汽油机支撑腿进行浸塑处理，通过浸塑的橡胶(pvc)与地面接触起到耐压、缓冲，减震的效果；同时碎枝机工作时与地面产生摩擦会损坏支架，通过对支架浸塑处理可以很有效的起到保护作用。

如图1所示，碎枝机包括漏斗1、可抽动挡板2、盖板3和刀片护罩4，漏斗1设置在刀片护罩4的上方，在刀片护罩4上设有盖板3。在漏斗1和刀片护罩4之间设有可抽动挡板2。如图10所示，可抽动挡板2包括挡板主体21和挡片22。配合后，挡板主体21设置在漏斗1和刀片护罩4之间，挡片22用于手动抽出挡板主体21或插入挡板主体21。

如图11所示，在刀片护罩4上设置吸尘椭圆孔19，然后用盖板3盖住预留的吸尘椭圆孔19。工作完成后打开盖板3，如图2所示，取下盖板3后连接吸尘接头8，吸尘接头8与吸尘管6相连，吸尘管6与吸尘口7相连，利用碎枝机工作时刀盘旋转的吸力，将散落在周边的粉尘和碎屑吸入收集袋悬挂装置5中，同时在碎枝机的漏斗1和刀片护罩4连接处的可抽动挡板2，吸尘时关闭可抽动挡 板2可加大吸尘的吸力，也提高了工作的安全性。

如图3所示，拖车组件包括碎枝机手把板10、连接杆11、接头12、连接管13、滚轮架板14和滚轮架15；连接杆11可伸缩调节高度，接头12用于连接汽车尾部，连接管13连接拖车，滚轮架板14用于连接滚轮架15。碎枝机手把板10设置在连接杆11的顶部，连接杆11的底部与连接管13的一端相连，连接管13的一端设有用于和碎枝机滚轮架15相连的滚轮架板14，另一端设有用于连接汽车尾部装置的接头12。连接杆11和接头12连接在连接管13的同一端。碎枝机在移动时只要将滚轮架板14和碎枝机手把板10固定在碎枝机滚轮架15和手把9，就可以将碎枝机连接在汽车尾部的托杆上，快速方便稳定的移动到下一个工作区域中进行工作。

如图4所示，在刀片护罩4的出料口上设有第一接头17，在第二接头18外周设有用于固定袋体54的扎带16，刀片护罩4通过第一接头17和第二接头18和收集袋悬挂装置5相连。第一接头17和第二接头18均为塑料接头，第一接头17和第二接头18可徒手拆分开和锁紧。如图8-9所示，第一接头17包括第一滑口171和凸台172。第二接头18包括第二滑口181、凹台182和收集袋扎带口183。凸台172设置在第一滑口171内，凹台182设置在第二滑口181内，扎带16通过收集袋扎带口183固定。配合后，第二接头18的第二滑口181内处的凹台182旋入第一接头17的第一滑口171的凸台172上固定；当袋体54收集满碎枝时，可无需工具直接将接头上的凸台172旋转下来就可拆分袋体54，清理袋体54后直接将第二接头18的第二滑口181内的凹台182选入凸台172，完成固定。

如图5所示，收集袋悬挂装置5包括收集袋撑板51、收集袋撑杆52、收集袋挂条53、袋体54和连接护板55。连接护板55设置在刀片护罩4的背面，在连接护板55上设有收集袋撑板51，收集袋撑板51用于可拆卸安装收集袋撑杆52，在收集袋撑杆52上悬挂袋体54，在袋体54上设有收集袋挂条53便于悬挂。

如图6-7所示，收集袋撑板51包括圆管511、固定臂512和撑板主体513。在撑板主体513上方设有圆管511，在撑板主体513的一侧设有固定臂512。收集袋撑杆52上设有折弯部521和勾起部522。收集袋撑杆52插入圆管511后悬挂起来，折弯部521被固定臂512挡住完成限位，勾起部522挂住收集袋挂条 53防止脱落。
