竹席编织机的制作方法

本实用新型涉及一种竹席生产设备，更具体的说，它涉及一种竹席编织机。

背景技术：

竹席编织机其原理是利用机械装置有规律地将细线和竹片组合在一起，使得组合成一张席子，但是在进行竹席加工时，生产编织出来的竹席，通过输送辊轮的传输，使得竹席为放置在地面上，使得工人在对竹席进行二次处理加工时，造成了收取不便的情况，且竹席放置在地面上，容易造成竹席表面粘附其他污染物，造成竹席需要清洗提高了工人工作强度的情况。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种能够对生产出来的竹席进行收卷，且能够对收卷的竹席进行长度测量，方便工人直观的了解竹席的长度，简便取用过程，且在收卷竹席过多时，能够停止设备运转，避免竹席卷绕过大，造成竹席碰触设备，使得竹席损坏的情况的竹席编织机。

为实现上述目的，本实用新型提供了如下技术方案：一种竹席编织机，其包括机架和设置在机架上的收卷辊，收卷辊位于靠近竹席编织机的输出辊的一侧，所述收卷辊一端的轴上安装有第一齿轮，竹席编织机的输出辊与第一齿轮同侧的一端的轴上安装有第二齿轮，第一齿轮与第二齿轮形状大小相同，第一齿轮与第二齿轮之间通过齿链带连接驱动，所述机架上设置有行程检测装置，所述行程检测装置与机架之间连接有伸缩装置，所述伸缩装置包括固定块、滑块、弹性件，所述固定块安装在机架上，且固定块位于收卷辊正上方，固定块靠近收卷辊的一端设置有凹槽，所述滑块滑动安装在凹槽内，所述弹性件设置在凹槽内，弹性件的一端固定在凹槽的底壁上，另一端固定在滑块置于凹槽内的一端上，

所述凹槽内设置有按钮开关，按钮开关的底座固定在凹槽的底壁上，按钮开关的按钮部分朝向滑块，当滑块靠近接触按钮开关时，滑块能够抵压按钮开关的按钮部分，所述按钮开关连接竹席编织机的急停按钮，在按钮开关导通时，按钮开关能够触发急停按钮工作，使得竹席编织机停止工作，

行程检测装置的滚轮抵触在收卷辊的表面，在收卷辊运行时，生产出来的竹席绕卷在收卷辊上，行程检测装置的滚轮抵触在竹席的表面，通过竹席在收卷辊上的转动，使得行程检测装置的滚轮转动，并用于测量竹席收卷的长度，所述机架上设置有显示器，所述显示器与行程检测装置连接，行程检测装置测量竹席的收卷长度后，在显示器上实时进行显示。

本实用新型进一步设置为：所述机架上设置有复位按钮，复位按钮串联在行程检测装置与显示器之间。

本实用新型进一步设置为：所述机架上设置有包裹整个第一齿轮、第二齿轮和齿链带的防护罩。

本实用新型进一步设置为：所述齿链带为橡胶齿链带。

本实用新型具有下述优点：通过在机架上的输出辊后设置收卷辊，使得能够对生产出来的竹席进行整理收集收卷，避免了竹席放置在地面上造成收集不方便，且容易造成竹席表面污染的情况，进一步减少了工人的劳动强度，通过行程检测装置和显示器之间的配合设置，使得行程检测装置测量竹席的收卷长度后，能够在显示器上实时进行显示，方便工人对收卷后的竹席进行直观的观察生产收卷有多少长度，通过在行程检测装置和机架支架安装弹性件，使得能够避免收卷辊上收卷的竹席增多时，通过伸缩装置的伸缩性，能够避免行程检测装置与竹席避免之间的抵压，造成形成检测装置和竹席均损坏的情况，且通过弹性件的设置，能够提高行程检测装置的滚轮与竹席表面之间的接触稳定性，避免出现测量错误的情况，通过在凹槽内设置按钮开关，且按钮开关连接设备的急停按钮，使得在伸缩装置缩短到限定的位置后，能够使得滑块抵压按钮开关，使得按钮开关导通并触发急停开关工作，使得设备停止运行，避免设备运行造成的收卷辊上竹席卷绕过多，使得竹席碰触设备，造成竹席损坏的情况，通过设置复位按钮，使得工人在收卷后的竹席进行回收卸料后，通过按压复位按钮，使得显示器显示的长度数据进行复位，从零开始计数，进一步方便工人对新收卷的竹席进行长度测量，通过在第一齿轮、第二齿轮和齿链带上设置防护罩，使得能够避免设备损伤到工人的身体安全，且能够避免其他杂物损伤齿轮和齿链带的情况。

附图说明

图1为本实用新型竹席编织机的结构示意图；

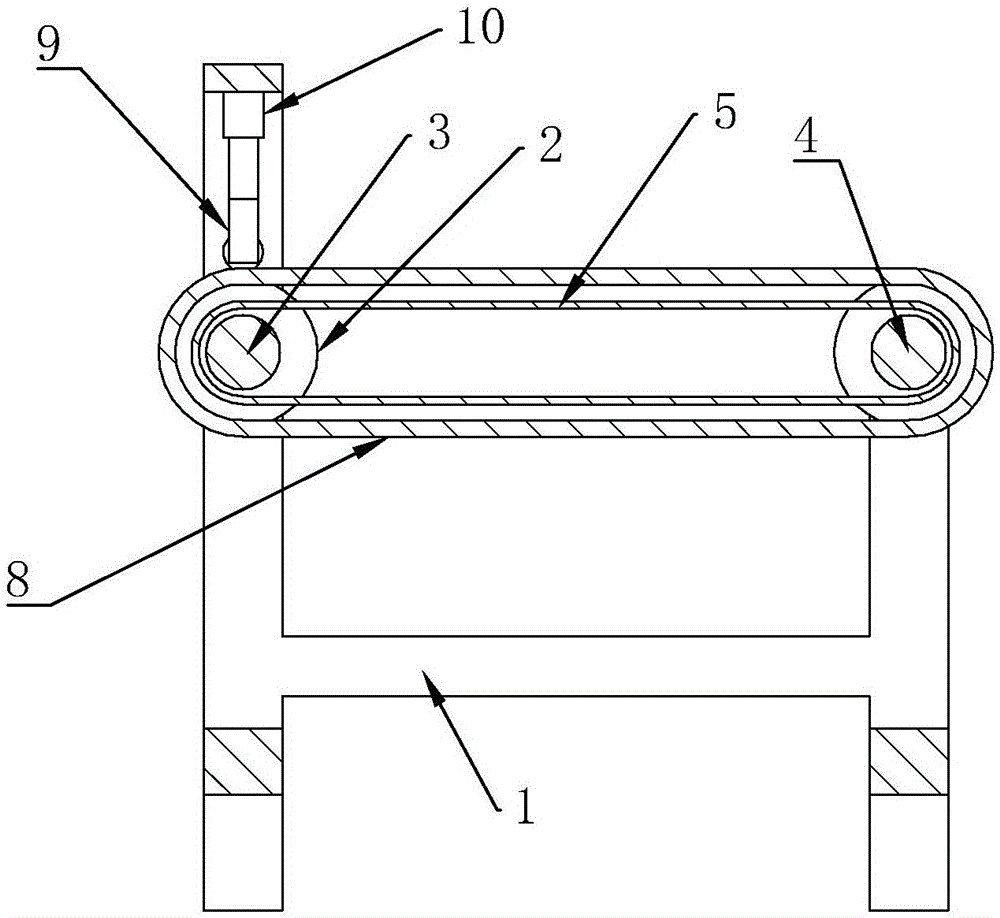

图2为本实用新型竹席编织机的第一齿轮和第二齿轮处的剖视图；

图3为本实用新型竹席编织机的伸缩装置处的剖视图；

图4为图3的A部放大示意图。

图中：1、机架；2、收卷辊；3、第一齿轮；4、第二齿轮；5、齿链带；6、显示器；7、复位按钮；8、防护罩；9、行程检测装置；10、伸缩装置；11、固定块；12、滑块；13、弹性件；14、凹槽；15、按钮开关。

具体实施方式

参照图1至4所示，本实施例的一种竹席编织机，其包括机架1和设置在机架1上的收卷辊2，收卷辊2位于靠近竹席编织机的输出辊的一侧，所述收卷辊2一端的轴上安装有第一齿轮3，竹席编织机的输出辊与第一齿轮3同侧的一端的轴上安装有第二齿轮4，第一齿轮3与第二齿轮4形状大小相同，第一齿轮3与第二齿轮4之间通过齿链带5连接驱动。

所述机架1上设置有行程检测装置9，所述行程检测装置9与机架1之间连接有伸缩装置10，所述伸缩装置10包括固定块11、滑块12、弹性件13，所述固定块11安装在机架1上，且固定块11位于收卷辊2正上方，固定块11靠近收卷辊2的一端设置有凹槽14，所述滑块12滑动安装在凹槽14内，所述弹性件13设置在凹槽14内，弹性件13的一端固定在凹槽14的底壁上，另一端固定在滑块12置于凹槽14内的一端上。

所述凹槽14内设置有按钮开关15，按钮开关15的底座固定在凹槽14的底壁上，按钮开关15的按钮部分朝向滑块12，当滑块12靠近接触按钮开关15时，滑块12能够抵压按钮开关15的按钮部分，所述按钮开关15连接竹席编织机的急停按钮，在按钮开关15导通时，按钮开关15能够触发急停按钮工作，使得竹席编织机停止工作。

行程检测装置9的滚轮抵触在收卷辊2的表面，在收卷辊2运行时，生产出来的竹席绕卷在收卷辊2上，行程检测装置9的滚轮抵触在竹席的表面，通过竹席在收卷辊2上的转动，使得行程检测装置9的滚轮转动，并用于测量竹席收卷的长度，所述机架1上设置有显示器6，所述显示器6与行程检测装置9连接，行程检测装置9测量竹席的收卷长度后，在显示器6上实时进行显示。

所述机架1上设置有复位按钮7，复位按钮7的串联在行程检测装置9与显示器6之间。

所述机架1上设置有包裹整个第一齿轮3、第二齿轮4和齿链带5的防护罩8。

所述齿链带5为橡胶齿链带5。

通过采用上述技术方案，通过在机架1上的输出辊后设置收卷辊2，使得能够对生产出来的竹席进行整理收集收卷，避免了竹席放置在地面上造成收集不方便，且容易造成竹席表面污染的情况，进一步减少了工人的劳动强度，通过行程检测装置9和显示器6之间的配合设置，使得行程检测装置9测量竹席的收卷长度后，能够在显示器6上实时进行显示，方便工人对收卷后的竹席进行直观的观察生产收卷有多少长度，通过在行程检测装置9和机架1支架安装弹性件13，使得能够避免收卷辊2上收卷的竹席增多时，通过伸缩装置10的伸缩性，能够避免行程检测装置9与竹席避免之间的抵压，造成形成检测装置和竹席均损坏的情况，且通过弹性件13的设置，能够提高行程检测装置9的滚轮与竹席表面之间的接触稳定性，避免出现测量错误的情况，通过在凹槽14内设置按钮开关15，且按钮开关15连接设备的急停按钮，使得在伸缩装置10缩短到限定的位置后，能够使得滑块12抵压按钮开关15，使得按钮开关15导通并触发急停开关工作，使得设备停止运行，避免设备运行造成的收卷辊2上竹席卷绕过多，使得竹席碰触设备，造成竹席损坏的情况，通过设置复位按钮7，使得工人在收卷后的竹席进行回收卸料后，通过按压复位按钮7，使得显示器6显示的长度数据进行复位，重零开始计数，进一步方便工人对新收卷的竹席进行长度测量，通过在第一齿轮3、第二齿轮4和齿链带5上设置防护罩8，使得能够避免设备损伤到工人的身体安全，且能够避免其他杂物损伤齿轮和齿链带5的情况。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
