一种多功能木工平刨锯的制作方法

本实用新型涉及机械加工技术领域，尤其涉及一种多功能木工平刨锯。

背景技术：

平刨锯是一种非常普遍的木材切割锯之一，在各大木材加工厂都可以看到，主要是针对木材进行锯断和初加工的，但是，如今市场上的平刨锯的结构和功能比较单一，自动化程度不高，在对木材进行加工时，往往会出现切割的平面不齐，而且切割的噪音特别的大，不仅影响了生产的效率，还带来噪音污染，在操作的过程中必须要专人看护，使得生产时的成本增加，不满足加工生产的需要。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种多功能木工平刨锯。

为了实现上述目的，本实用新型采用了如下技术方案：

一种多功能木工平刨锯，包括滑动槽、底脚、主体箱、挡板、电控箱、温度控制器和稳轴器，所述底脚上方安装有主体箱，且主体箱左侧安装有电控箱，所述电控箱上方安装有调节手轮，所述电控箱表面安装有紧急停止按钮，且紧急停止按钮右侧安装有电源开关按钮，所述主体箱上方安装有滑动槽，且滑动槽表面安装有挡板滑动块，所述滑动槽上方安装有工作台，且工作台上方安装有挡板，所述挡板表面安装有角度调节阀，所述挡板右侧安装有直角板，且直角板右侧安装有切割刀片，所述主体箱内部安装有电机，且电机右侧安装有稳轴器，所述稳轴器右侧安装有转轴，且转轴右侧安装有温度控制器，所述温度控制器上方安装有冷却装置，且冷却装置上方安装有警报器。

优选的，所述电源开关按钮右侧安装有速度调节按钮。

优选的，所述切割刀片上方安装有防滑罩。

优选的，所述电机上方安装有速度控制器，且速度控制器上方安装有控制芯片。

优选的，所述警报器左侧安装有温度感应器。

本实用新型中，通过在平刨锯上设置有滑动槽和挡板滑动块，能够使得挡板可以随意的移动，操作更加的方便，增加了设备的功能性，通过在直角板上安装有角度调节阀，能够对直角板的角度进行调节，使得切割的更加精准，通过在主体箱内部安装有温度感应器，能够对内部运行的温度进行感应，防止温度过高对设备造成损坏，通过在主体箱内部安装有冷却装置，使得在切割时对刀片处进行降温，防止高热量对刀片造成损毁，满足加工生产的需要。

附图说明

图1为本实用新型提出的一种多功能木工平刨锯的结构示意图；

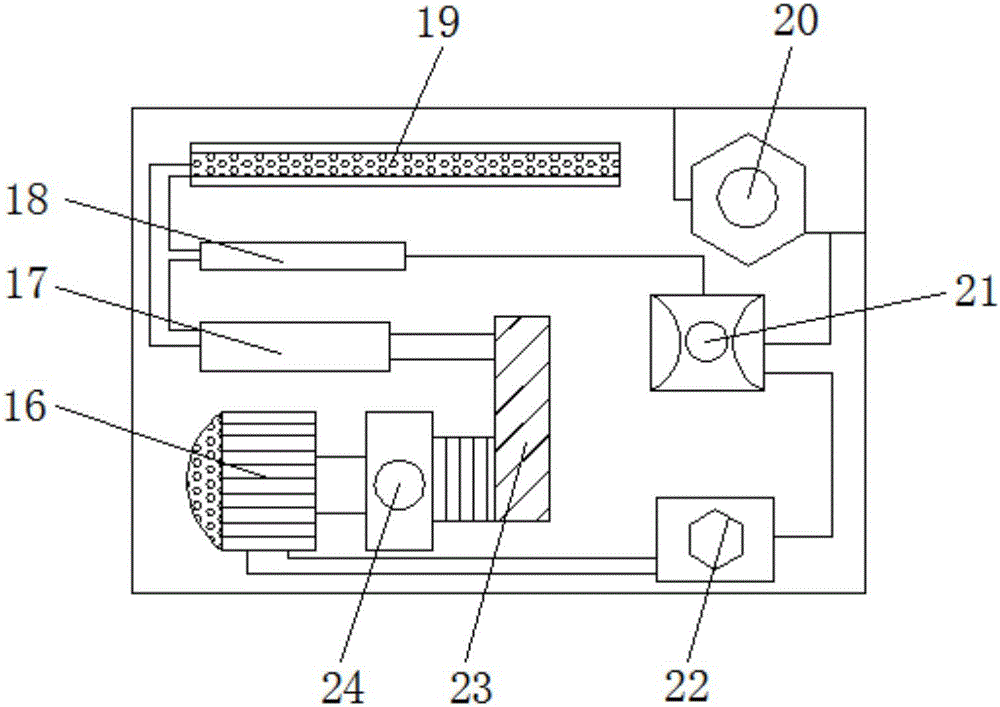

图2为本实用新型提出的一种多功能木工平刨锯的内部结构示意图。

图中：1紧急停止按钮、2电源开关按钮、3速度调节按钮、4挡板滑动块、5滑动槽、6底脚、7主体箱、8工作台、9切割刀片、10防护罩、11直角板、12挡板、13角度调节阀、14调节手轮、15电控箱、16电机、17速度控制器、18控制芯片、19温度感应器、20警报器、21冷却装置、22温度控制器、23转轴、24稳轴器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种多功能木工平刨锯，包括滑动槽5、底脚6、主体箱7、挡板12、电控箱15、温度控制器22和稳轴器24，底脚6上方安装有主体箱7，且主体箱7左侧安装有电控箱15，电控箱15上方安装有调节手轮14，电控箱15表面安装有紧急停止按钮1，且紧急停止按钮1右侧安装有电源开关按钮2，主体箱7上方安装有滑动槽5，且滑动槽5表面安装有挡板滑动块4，滑动槽5上方安装有工作台8，且工作台8上方安装有挡板12，挡板12表面安装有角度调节阀13，挡板12右侧安装有直角板11，且直角板11右侧安装有切割刀片9，主体箱7内部安装有电机16，且电机16右侧安装有稳轴器24，稳轴器24右侧安装有转轴23，且转轴23右侧安装有温度控制器22，温度控制器22上方安装有冷却装置21，且冷却装置21上方安装有警报器20，电源开关按钮2右侧安装有速度调节按钮3，切割刀片9上方安装有防滑罩10，电机16上方安装有速度控制器17，且速度控制器17上方安装有控制芯片18，警报器20左侧安装有温度感应器19。

工作原理：当使用该多功能木工平刨锯时，工作人员将木材置于工作台8上，调节挡板滑动块4，使得挡板12处于合适的位置，调节角度调节阀13，更正直角板11的位置，打开电控箱15上的电源开关按钮2，机器开始正常运行，电机16带动转轴23转动，在转轴23的作用下，切割刀片9对木材进行切割，冷却装置21对切割刀片9处进行降温处理，防止高热量对刀片造成损坏，温度感应器19将感应到的温度通过信号的形式传给温度控制器22，对温度进行控制，按动速度调节按钮3，速度控制器17接收到信号，控制电机16的转速，从而对速度进行控制，整套设备完整运行。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
