一种木工用切割台的制作方法

本实用新型涉及建筑机械技术领域，尤其涉及一种木工用切割台。

背景技术：

木工是为业主完成房屋装修过程中的各项木质工程的工种，随着经济的快速发展，城市常住人口的急剧增加，迫使城市加快建筑建设，建造更多的房屋以满足居住需要，在房屋装修的过程中，木工是时必不可少的工种之一，木工在对房屋进行装修时，需要对木材进行大量的切割作业。

申请号为2017211751446的专利公开了一种铜排切割装置，其包括切割台、龙门架和切割刀片，龙门架纵向垂直连接在切割台上，龙门架的下端通过切割导向块连接切割刀片，切割台上开有横向的铜排槽和纵向的切割缝，切割台的右端连接压块，压块设置在铜排槽上，压块的内部连接伸缩控制装置，伸缩控制装置上连接伸缩挡板。

上述现有技术中涉及的切割台，功能单一；而在现有技术中的切割台不能对切割角度进行调节，木屑到处飘散，影响工作环境，间接的降低了木工的工作效率。

因此，改进现有技术中没用用切割台结构，是一个值得研究的问题。

技术实现要素：

为了解决现有技术中不能对切割角度进行调节，木屑到处飘散，影响工作环境，间接的降低了木工的工作效率的问题，本实用新型提出的一种木工用切割台。

本实用新型的目的是这样实现的：

一种木工用切割台，包括切割台，所述切割台的下表面固定连接有四个呈矩形设置的气缸，每个所述气缸远离切割台的一端均固定连接有固定块，所述固定块的下方装设有万向轮，所述切割台的上表面开设有切割槽，所述切割台的上方设有碟形螺栓，所述切割台在碟形螺栓的对应位置上开设有与碟形螺栓相匹配的螺纹孔，所述切割台的上表面固定连接有隔板，且隔板位于切割槽与碟形螺栓之间，所述切割台的下表面固定连接有滑轨与弧形杆，所述滑轨为弧形，所述滑轨与弧形杆的圆心一致，所述弧形杆上套设有滑块，位于滑块下方的所述弧形杆上套设有弹簧，所述滑块的侧壁固定连接有电机，所述电机的输出端固定连接有转动杆，所述转动杆远离电机的一端套设有切割刀，所述切割台的上表面设有吸尘管，且吸尘管与切割刀平行设置，所述切割台的下表面设有真空泵与木屑箱，所述真空泵通过连接管与木屑箱连通，所述吸尘管远离切割台的一端与木屑箱的一侧侧壁连通。

所述碟形螺栓位于滑块的上方。

所述弹簧为强力弹簧。

所述转动杆在切割刀的连接处套设有紧固件。

所述木屑箱的两侧内侧壁固定连接有隔挡网。

所述电机与真空泵均通过导线与外置的电源电连接。

积极有益效果：本实用新型利用万向轮将切割台移动到合适的工作位置，启动气缸进行升降，适应工作人员的身高，当需要对木板进行倾斜切割时，施力碟形螺栓使得碟形螺栓向下移动，碟形螺栓作用滑块，滑块向下移动，从而对电机进行倾斜，以满足倾斜切割的要求，电机带动转动杆转动，转动杆带动切割刀转动，从而进行切割，真空泵作用木屑箱，使木屑箱内的气压小于外部的大气压，使得吸尘管对因切割产生的木屑吸收至木屑箱，隔挡网对木屑进行隔档，保证了工作环境的卫生，提高了工作人员的效率，而且该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。本实用新型结构简单，操作方便，能快速的对切割刀进行角度调节，且能对因切割而产生的木屑进行收集，保证了工作环境的干净卫生，间接的提高了工作效率。

附图说明

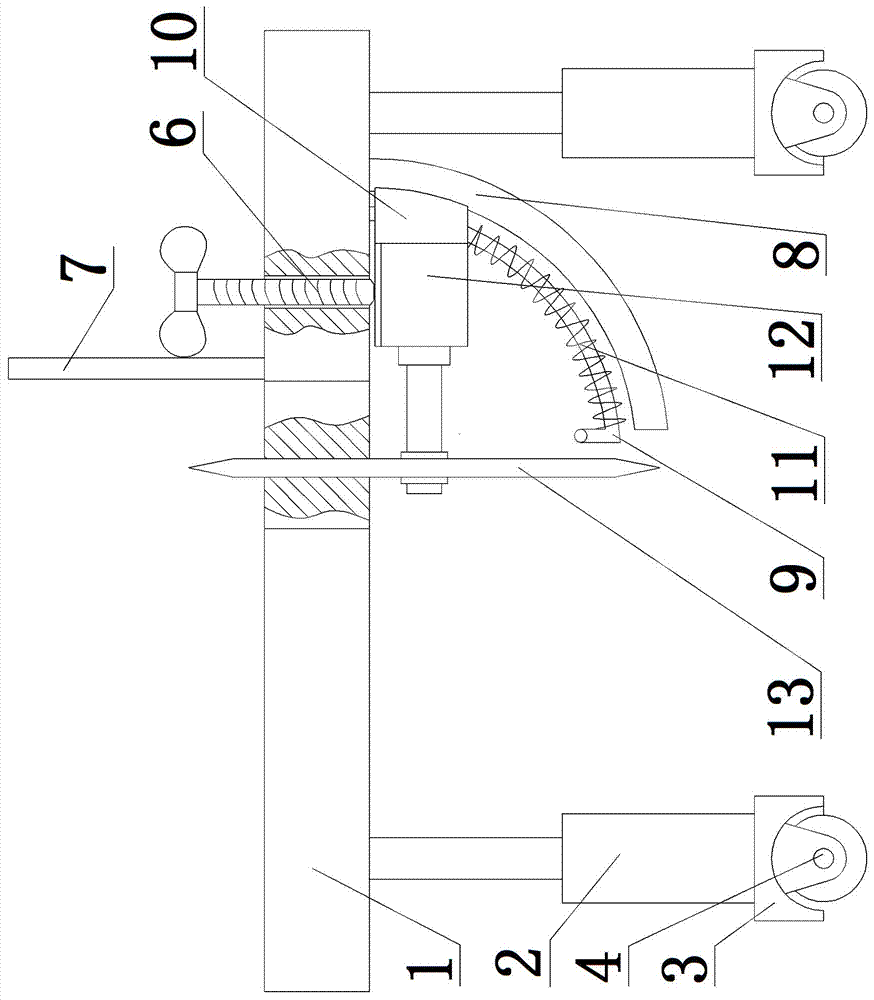

图1为本实用新型的正面结构示意图；

图2为本实用新型的侧面结构示意图。

图中：1切割台、2气缸、3固定块、4万向轮、5真空泵、6碟形螺栓、7隔板、8滑轨、9弧形杆、10滑块、11弹簧、12电机、13切割刀、14吸尘管、15木屑箱、16隔挡网。

具体实施方式

下面结合附图，对本实用新型做进一步的说明：

参照图1-2，一种木工用切割台，包括切割台1，切割台1的下表面固定连接有四个呈矩形设置的气缸2，每个气缸2远离切割台1的一端均固定连接有固定块3，固定块3的下方装设有万向轮4，切割台1的上表面开设有切割槽，切割台1的上方设有碟形螺栓6，碟形螺栓6便于把握，切割台1在碟形螺栓6的对应位置上开设有与碟形螺栓6相匹配的螺纹孔，切割台1的上表面固定连接有隔板7，且隔板7位于切割槽与碟形螺栓6之间，切割台1的下表面固定连接有滑轨8与弧形杆9，滑轨8为弧形，所述滑轨8与弧形杆9的圆心一致，弧形杆9上套设有滑块10，碟形螺栓6位于滑块10的上方，位于滑块10下方的弧形杆9上套设有弹簧11，弹簧11为强力弹簧，滑块10的侧壁固定连接有电机12，电机12的输出端固定连接有转动杆，转动杆远离电机12的一端套设有切割刀13，转动杆在切割刀13的连接处套设有紧固件，对切割刀13进行紧固，切割台1的上表面设有吸尘管14，且吸尘管14与切割刀13平行设置，切割台1的下表面设有真空泵5与木屑箱15，木屑箱15的两侧内侧壁固定连接有隔挡网16，真空泵5通过连接管与木屑箱15连通，吸尘管14远离切割台1的一端与木屑箱15的一侧侧壁连通，电机12与真空泵5均通过导线与外置的电源电连接。

本实用新型中，利用万向轮4将切割台1移动到合适的工作位置，启动气缸2进行升降，适应工作人员的身高，当需要对木板进行倾斜切割时，施力碟形螺栓6使得碟形螺栓6向下移动，碟形螺栓6作用滑块10，滑块10向下移动，从而对电机12进行倾斜，以满足倾斜切割的要求，电机12带动转动杆转动，转动杆带动切割刀13转动，从而进行切割，真空泵5作用木屑箱15，使木屑箱15内的气压小于外部的大气压，使得吸尘管14对因切割产生的木屑吸收至木屑箱15，隔挡网16对木屑进行隔档，保证了工作环境的卫生，提高了工作人员的效率。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
