本发明涉及一种采用铁离子化合物处理人造板用秸秆的方法,属于秸秆人造板加工方法。
背景技术:
1、与木材相比,麦秸、稻草等秸秆的糖分含量高,外层与整杆相比,蜡质含量高,灰分含量高,苯醇抽出物含量高达21.95%,表层厚度占整杆厚度的1\5,外表光滑,表面蜡质层阻碍了胶滴的润湿、扩散和渗透。秸秆的外层不论对水还是胶,接触角都远高于内层,外表的自由基浓度要比整杆低,因此秸秆外层的存在对秸秆人造板的胶合性有很大的不利影响,会大大降低人造板的力学强度及内结合力。
2、现有的处理方式大多是将秸秆粉碎后再进行加工,但秸秆在普通粉碎过程中,纤维长度会遭到破坏,纤维过短不利于人造板材的力学性能,从而导致板材韧性不佳。
3、而如果将秸秆纤维与丙烯酸发生接枝反应,使麦秆纤维与丙烯酸发生接枝共聚,生成与无机胶凝材料更好相结合的共聚基团,则可以解决上述问题。
技术实现思路
1、针对上述存在的技术问题,本发明的目的是:提出了一种采用铁离子化合物处理人造板用秸秆的方法。
2、本发明的技术解决方案是这样实现的:一种采用铁离子化合物处理人造板用秸秆的方法,包含以下步骤:
3、①在双氧水中加入铁离子化合物,制成催化溶液;
4、②将准备好的秸秆放入催化溶液中,浸泡10-60min使其完全湿润,得到混合物料;
5、③向混合物料里加入丙烯酸溶液后,搅拌均匀;
6、④静置0.1~1h,等待反应结束后,将秸秆捞出晾干备用。
7、优选的,所述双氧水的浓度为8%-30%。
8、优选的,所述铁离子化合物为fe2o3、fe(oh)3或fecl3。
9、优选的,所述铁离子化合物与双氧水的质量比为(1~2):10。
10、优选的,所述秸秆为麦、稻或芦苇的秸秆。
11、优选的,所述丙烯酸溶液与混合物料的质量比为(2~3):10。
12、由于上述技术方案的运用,本发明与现有技术相比具有下列优点:

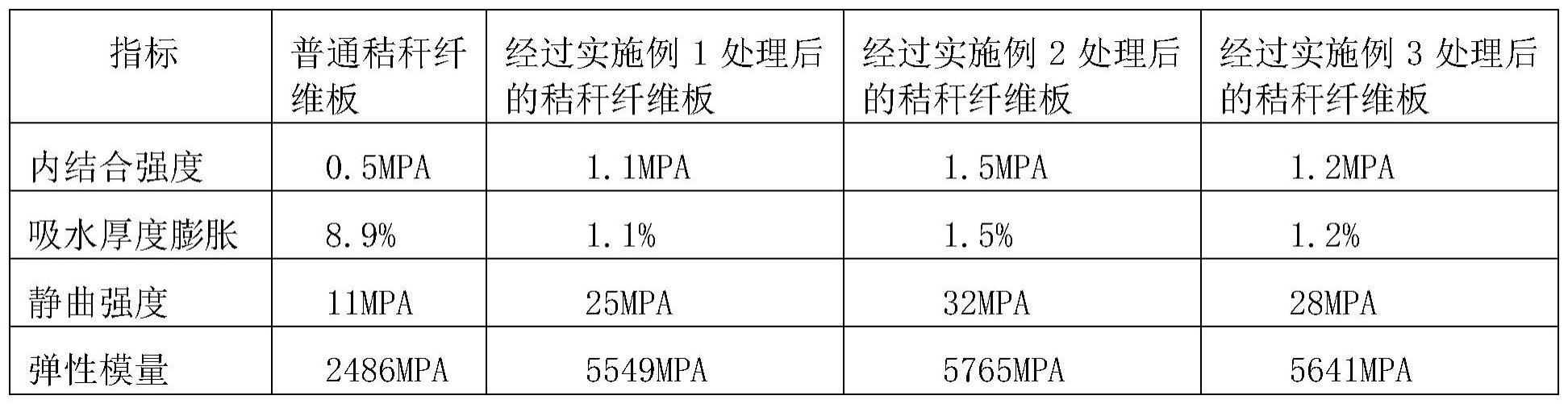

13、本发明首先在双氧水中加入铁离子化合物,制成含有过氧化氢-fe2+的催化溶液,在过氧化氢-fe2+催化作用下,秸秆纤维与丙烯酸会发生接枝反应,使麦秆纤维与丙烯酸发生接枝共聚,生成与无机胶凝材料更好相结合的共聚基团,提高秸秆纤维和无机凝胶的结合力,进而使秸秆人造板达能达到木材人造板国家标准。
1.一种采用铁离子化合物处理人造板用秸秆的方法,其特征在于,包含以下步骤:
2.根据权利要求1所述的采用铁离子化合物处理人造板用秸秆的方法,其特征在于:
3.根据权利要求1所述的采用铁离子化合物处理人造板用秸秆的方法,其特征在于:
4.根据权利要求1所述的采用铁离子化合物处理人造板用秸秆的方法,其特征在于:
5.根据权利要求1所述的采用铁离子化合物处理人造板用秸秆的方法,其特征在于:
6.根据权利要求1所述的采用铁离子化合物处理人造板用秸秆的方法,其特征在于:
