一种新型多功能洗衣机的制作方法

本实用新型属于洗衣机技术领域，尤其涉及一种新型多功能洗衣机。

背景技术：

随着时代的发展，社会的进步，洗衣机也早已走进了千家万户，人们可以用它来清洗衣物、家纺等，在使用洗衣机的同时，像洗衣液、护理剂、洗衣粉是必不可少的。

现有的洗衣机存在着使用不方便，结构简单，智能化低和使用不方便的问题。

因此，发明一种新型多功能洗衣机显得非常必要。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种新型多功能洗衣机，以解决现有的洗衣机存在着使用不方便，结构简单，智能化低和使用不方便的问题，一种新型多功能洗衣机，包括后壳，把手，紫外线光照灯，洗衣桶，入水口，智能控制结构，凹槽，排水管结构，洗衣机主体，刻度尺，固定扣和轮子，所述的把手设置在后壳的上方中部位置；所述的入水口设置在洗衣桶的右侧；所述的紫外线光照灯设置在后壳的中部；所述的智能控制结构设置在刻度尺的右侧；所述的固定扣设置在轮子的上部；所述的凹槽设置在洗衣机主体的右侧；所述的排水管结构设置在洗衣机主体的下部右侧；所述的智能控制结构包括触摸屏，开关和控制器，所述的开关电性连接控制器的输入端；所述的触摸屏电性连接控制器的输出端。

所述的排水管结构包括挂钩，排水口，流水管，固定座，螺纹和固定盖，所述的挂钩设置在排水口的上部；所述的固定座通过螺纹连接固定盖；所述的排水口设置在流水管的上部。

本实用新型还采取如下措施：

所述的触摸屏具体采用多点电容式触摸屏，有利于提高智能化控制程度，使得使用更加方便。

所述的控制器采用三菱Fx2n-48的PLC，有利于提高智能化控制程度，进一步提高工作效率。

所述的紫外线光照灯具体采用功率为6至10瓦的紫外线灯，有利于提高洁净度，杀菌效果好。

所述的刻度尺具体采PVC透明塑料尺，有利于提高清晰度，更好的查看洗衣桶内的水量，提高工作效率。

与现有技术相比，本实用新型的有益效果为：

本实用新型具有的优点和积极效果是：由于本实用智能控制结构，刻度尺的设置，有利于提高智能化控制程度，有利于提高清晰度，更好的查看洗衣桶内的水量，进一步提高工作效率。

附图说明

图1是本实用新型的结构示意图。

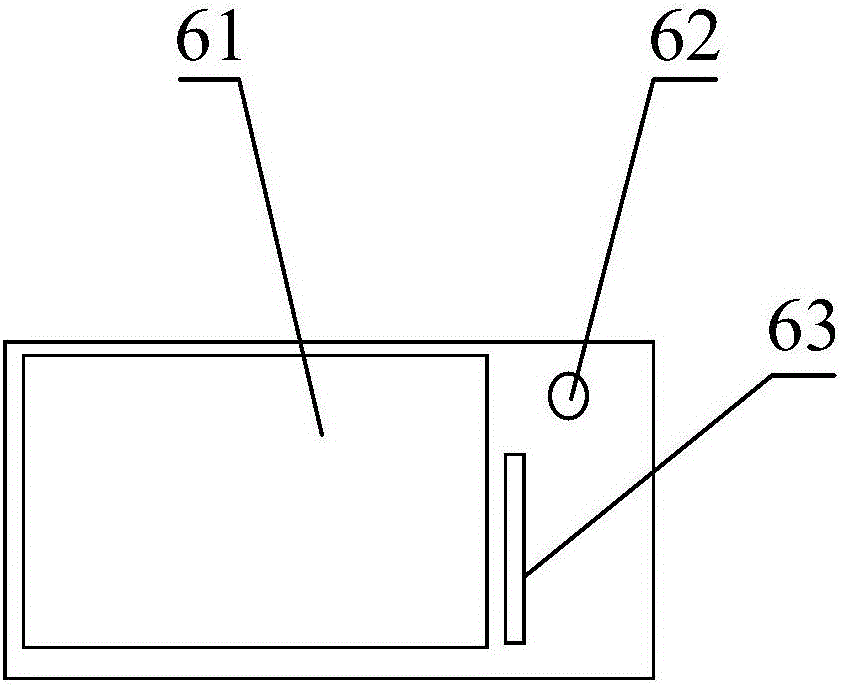

图2是本实用新型的智能控制结构的结构示意图。

图3是本实用新型的排水管结构的结构示意图。

图中：

1-后壳；2-把手；3-紫外线光照灯；4-洗衣桶；5-入水口；6-智能控制结构；61-触摸屏；62-开关；63-控制器；7-凹槽；8-排水管结构；81-挂钩；82-排水口；83-流水管；84-固定座；85-螺纹；86-固定盖；9-洗衣机主体；10-刻度尺；11-固定扣；12-轮子。

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1至图3所示

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种新型多功能洗衣机，包括后壳1，把手2，紫外线光照灯3，洗衣桶4，入水口5，智能控制结构6，凹槽7，排水管结构8，洗衣机主体9，刻度尺10，固定扣11和轮子12，所述的把手2设置在后壳1的上方中部位置；所述的入水口5设置在洗衣桶4的右侧；所述的紫外线光照灯3设置在后壳1的中部；所述的智能控制结构6设置在刻度尺10的右侧；所述的固定扣11设置在轮子12的上部；所述的凹槽7设置在洗衣机主体9的右侧；所述的排水管结构8设置在洗衣机主体9的下部右侧；所述的智能控制结构6包括触摸屏61，开关62和控制器63，所述的开关62电性连接控制器63的输入端；所述的触摸屏61电性连接控制器63的输出端。

所述的排水管结构8包括挂钩81，排水口82，流水管83，固定座84，螺纹85和固定盖86，所述的挂钩81设置在排水口82的上部；所述的固定座84通过螺纹85连接固定盖86；所述的排水口82设置在流水管83的上部。

本实用新型还采取如下措施：

所述的触摸屏61具体采用多点电容式触摸屏，有利于提高智能化控制程度，使得使用更加方便。

所述的控制器63采用三菱Fx2n-48的PLC，有利于提高智能化控制程度，进一步提高工作效率。

所述的紫外线光照灯3具体采用功率为6至10瓦的紫外线灯，有利于提高洁净度，杀菌效果好。

所述的刻度尺10具体采PVC透明塑料尺，有利于提高清晰度，更好的查看洗衣桶内的水量，提高工作效率。

工作原理

本实用新型通过智能控制结构6的设置，所述的控制器63采用三菱Fx2n-48的PLC，有利于提高智能化控制程度，所述的刻度尺10具体采PVC透明塑料尺，有利于提高清晰度，更好的查看洗衣桶内的水量，提高工作效率。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
