一种自助洗衣机的程控箱的制作方法

本实用新型属于程控箱领域，具体涉及一种自助洗衣机的程控箱。

背景技术：

现有自助洗衣机的程控箱通过简单数码管显示实现对自助洗衣机的剩余时间显示，程序内设置有简单故障代码编号，通过数码显示管以数字的形式显示时间或者故障代码，因此现有自助洗衣机领域普遍使用的程控箱智能化程度不高，显示屏不能完全展示自助洗衣机即时所处的工作状态，且故障代码较少，只能显示部分故障且均以数字代码形式呈现，无论是使用者还是机主很难全面记住机器的故障代码编号，出现故障时需要查看说明书，一定程度上给使用者造成不便。

技术实现要素：

有鉴于此，本实用新型的目的在于克服现有技术的不足，提供一种使用方便的自助洗衣机的程控箱。

为实现以上目的，本实用新型采用如下技术方案：

一种自助洗衣机的程控箱，包括程控箱本体，所述程控箱本体中设有微处理器模块，所述程控箱本体上设有连接自助洗衣机各运行部件的接口，所述接口连接至所述微处理器模块；所述程控箱还包括投币器，所述投币器连接至所述微处理器模块，所述投币器设有投币口，所述投币口设置在所述程控箱本体上；所述程控箱本体上设有中文触摸显示屏，所述中文触摸显示屏连接至所述微处理器模块，所述中文触摸显示屏上设有动态模拟洗涤过程区域和按键区域。

进一步地，所述动态模拟洗涤过程区域显示进水状态、排水状态和脱水状态。

进一步地，所述中文触摸显示屏还设有水位开关区域、洗涤时间区域以及故障报警区域。

进一步地，所述接口包括转筒电机接口、进水电机接口、出水电机接口和紫外消毒灯接口。

进一步地，所述程控箱本体上设有安全开关，所述安全开关连接至所述微处理器模块。

进一步地，所述程控箱本体上还设有刷卡感应器，所述刷卡感应器连接至所述微处理器模块。

进一步地，所述程控箱本体中还设有通信模块，所述通信模块连接至所述微处理器模块。

进一步地，所述程控箱本体中还设有二维码支付模块，所述二维码支付模块连接至所述微处理器模块。

进一步地，所述通信模块为无线通信模块。

进一步地，所述程控箱还设有大功率天线和/或无线信号放大器，所述大功率天线和/或所述无线信号放大器连接至所述无线通信模块。

本实用新型采用以上技术方案，至少具备以下有益效果：

本实用新型提供一种自助洗衣机的程控箱，通过中文触摸显示屏，所述程控箱可以动态模拟显示整个洗涤过程，包括进水、排水、脱水等可动态模拟显示给使用者，当机器出现故障时，通过全中文加符号的方式显示在显示屏上，更好地展示洗衣机的使用运行状态，更智能化直观地展现自助洗衣机的即时运行状态或故障情况给机主或使用者。

附图说明

图1为本实用新型程控箱示意图；

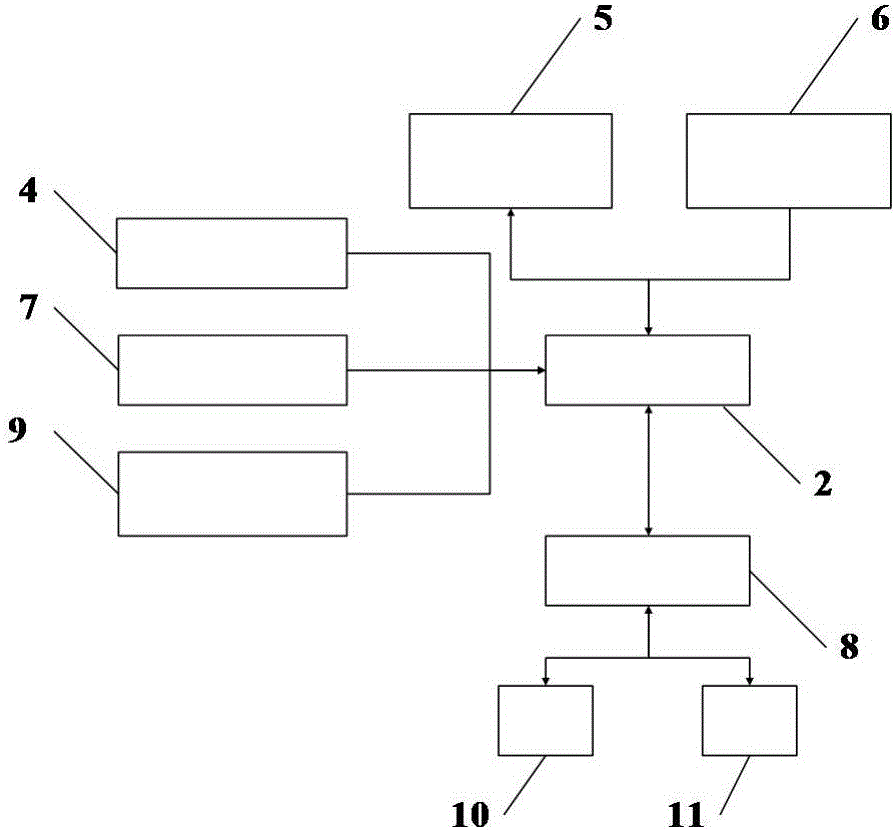

图2为本实用新型程控箱控制原理图；

图3为本实用新型程控箱显示屏显示区域示意图。

图中：1、程控箱本体；2、微处理器模块；3、接口；4、投币器；5、中文触摸显示屏；6、安全开关；7、刷卡感应器；8、通信模块；9、二维码支付模块；10、大功率天线；11、无线信号放大器；401、投币口；501、动态模拟洗涤过程区域；502、按键区域；503、水位开关区域；504、洗涤时间区域；505、故障报警区域。

具体实施方式

下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

如图1、图2和图3所示，本实用新型提供一种自助洗衣机的程控箱，包括程控箱本体1，所述程控箱本体1中设有微处理器模块2，所述程控箱本体1上设有连接自助洗衣机各运行部件的接口3，所述接口3连接至所述微处理器模块2；所述程控箱还包括投币器4，所述投币器4连接至所述微处理器模块2，所述投币器4设有投币口401，所述投币口401设置在所述程控箱本体1上；所述程控箱本体1上设有中文触摸显示屏5，所述中文触摸显示屏5连接至所述微处理器模块2，所述中文触摸显示屏5上设有动态模拟洗涤过程区域501和按键区域502。

进一步地，如图3所示，所述动态模拟洗涤过程区域501上显示进水状态、排水状态和脱水状态；所述中文触摸显示屏5还设有水位开关区域503、洗涤时间区域504以及故障报警区域505。

本实用新型提供一种自助洗衣机的程控箱，可以动态模拟显示整个洗涤过程，包括进水、排水、脱水等可动态模拟显示给使用者，同时也可以将洗涤时间显示给使用者，当机器出现故障时，通过全中文加符号的方式显示在显示屏上，更好地展示洗衣机的使用运行状态，更智能化直观地展现自助洗衣机的即时运行状态或故障情况给机主或使用者。

进一步地，图1中所述接口3包括转筒电机接口、进水电机接口、出水电机接口和紫外消毒灯接口，但所述接口不限于上述列举的接口，还可以为其他接口。

进一步地，如图1和图2所示，所述程控箱本体1上设有安全开关6，所述安全开关6连接至所述微处理器模块2，当自助洗衣机运行出现故障等问题需要急停时，可以按下安全开关停止洗衣机运行。

进一步地，如图1和图2所示，所述程控箱本体1上还设有刷卡感应器7，所述刷卡感应器7连接至所述微处理器模块2。可以理解的是，本实用新型通过增加所述刷卡感应器7，使本实用新型的程控箱具有刷卡使用的功能。

进一步地，如图2所示，所述程控箱本体1中还设有通信模块8，所述通信模块8连接至所述微处理器模块2；所述程控箱本体1中还设有二维码支付模块9，所述二维码支付模块9连接至所述微处理器模块2，从而使本实用新型具有二维码支付功能；所述通信模块8为选用无线通信模块；为了增加信号强度，本实用新型所述程控箱还设有大功率天线10和/或无线信号放大器11，所述大功率天线10和/或所述无线信号放大器11连接至所述无线通信模块8。

综上，本实用新型的具体应用方式为：在所述程控箱中，所述微处理器模块2是核心控制器，所述中文触摸显示屏5显示所述微处理器模块2发过来的洗衣机运行的时间、状态、金额等；在所述中文触摸显示屏5上的所述按键区域502，通过按键选择设置洗衣机运行模式的各种参数；所述投币器4、所述刷卡感应器7以及所述二维码支付模块9都是向所述微处理器模块2发送支付的金额数据，所述微处理器模块2收到数据后进行计算处理确定洗涤模式，洗衣机开始洗涤。整个洗涤过程由所述微处理器模块2控制洗衣机的正转电机、反转电机、进水电机、排水电机的运行。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是具有与本申请相同或相近似的技术方案，均落在本实用新型的保护范围之内。
