一种防伪经线导入机构的制作方法

本实用新型涉及防伪织唛生产设备，具体涉及一种防伪经线导入机构。

背景技术：

防伪织唛是通过商标机器在织唛过程中把“微缩文字防伪线”一同织在布标上制得的。现有技术中的微缩文字防伪线制造过程为：首先把所需的微缩文字设计好，用设计好的微缩文字雕刻出印刷所需的“烫印版”，通过烫印技术在0.8mm宽或者其它宽度的透明线上印出专用微缩文字，印完后进行收卷。微缩文字防伪线的基材一般为聚乙烯或聚对苯二甲酸乙二醇酯（PET），经过耐刮擦擦处理后，防伪线具有较强的耐刮擦性能。

在将防伪线织唛过程中，首选需要将若干个卷轴状的防伪线卷穿在退绕轴上，但是，退绕轴一般为光轴，生产过程中常出现退绕轴上的防伪线卷横向位移，防伪线卷聚集影响正常退绕的现象；而且，一般织机上需要同时导入20～30根防伪线，由于防伪线本身具有一定的宽度，退绕轴和张力器之间的防伪经线会多道旋转，需要将退绕轴和张力器间隔一段距离，使经线导入机构不够紧凑。因此，有必要对现有技术中的防伪经线导入机构进行结构改进。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的缺陷，提供一种有序退绕的防伪经线导入机构。

为实现上述技术效果，本实用新型的技术方案为：一种防伪经线导入机构，包括设置在机架上的至少一根用于穿设防伪线卷轴的退绕光轴，所述退绕光轴固定设置在支架上，所述退绕光轴上等间距设置有若干个凹环，凹环上可拆卸配合设置有若干个用于间隔防伪线卷轴的定位环，退绕光轴的出料侧设置有与防伪经线一一对应的圆盘张力器。

为了使退绕轴和张力器之间的防伪经线多道旋转得到有效释放，需要增加退绕轴和张力器之间防伪金线余量的长度，优选的技术方案为，所述支架上还设置有分料轴，所述分料轴上设置有若干根容防伪金线绕过的凹槽，分料轴距地面的高度高于退绕光轴，圆盘张力器设置在所述分料轴的出料侧。

为了简化定位环的结构，简化将若干个防伪线卷定位到退绕光轴的操作，优选的技术方案为，所述定位环由外轮廓为环形的硅胶条围合而成，硅胶条的两端面嵌设置有磁块或粘设有磁条。

为了简化定位环的结构，简化将若干个防伪线卷定位到退绕光轴的操作，优选的技术方案还可以为，所述定位环有第一半环部和第二半环部的端面对扣组合而成，所述第一半环部和第二半环部的端面嵌设有磁块或粘设有磁条。

为了便于控制防伪线的导入张力，优选的技术方案为，所述圆盘张力器包括竖向短轴，竖向短轴的顶端设置有外螺纹，竖向短轴由下至上依次穿设有第一张力盘、第二张力盘、弹性复位件和调节螺帽，第一张力盘和第二张力盘之间的接触面为环形，调节螺帽的内螺纹与竖向短轴的外螺纹相配合，弹性复位件的两端分别与第二张力盘的上表面和调节螺帽的下表面顶压。

优选的技术方案还可以为，所述弹性复位件为压簧或橡胶套筒。

本实用新型的优点和有益效果在于：

该防伪经线导入机构结构简单，在退绕光轴上设置凹槽，并在凹槽处配合设置可拆卸的定位环，可简化将若干个防伪线卷定位到退绕光轴的操作，避免现有技术中防伪线卷聚集影响正常退绕的现象，方便使用和维护。

附图说明

图1是本实用新型防伪经线导入机构实施例1的结构示意图；

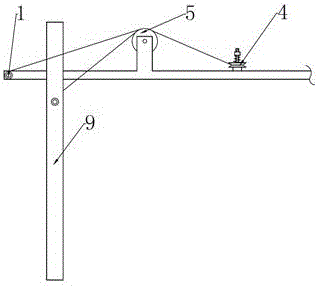

图2是图1的左视图；

图3是图1中圆盘张力器的结构示意图；

图4是图1中定位环的结构示意图；

图5是本实用新型防伪经线导入机构实施例2中圆盘张力器的结构示意图；

图6是实施例2中定位环的结构示意图。

图中：1、退绕光轴；2、凹环；3、定位环；3-1、第一半环部；3-2、第二半环部；4、圆盘张力器；4-1、竖向短轴；4-2、第一张力盘；4-3、第二张力盘；4-4、弹性复位件；4-5、调节螺帽；5、分料轴；6、凹槽；7、磁块；8、磁条；9、机架。

具体实施方式

下面结合附图和实施例，对本实用新型的具体实施方式作进一步描述。以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。

实施例1

如图1至图4所示，实施例1的防伪经线导入机构，包括设置在机架9上的两用于穿设防伪线卷轴的退绕光轴1，退绕光轴1固定设置在支架上，退绕光轴1上等间距设置有若干个凹环2，凹环2上一一对应可拆卸设置有若干个用于间隔防伪线卷轴的定位环3，退绕光轴1的出料侧设置有与防伪经线一一对应的圆盘张力器4。

支架上还设置有分料轴5，分料轴5上设置有若干根容防伪金线绕过的凹槽6，分料轴5距地面的高度高于退绕光轴1，圆盘张力器4设置在分料轴5的出料侧。

定位环3由外轮廓为环形的硅胶条围合而成，硅胶条的两端面嵌设置有磁块7。

圆盘张力器4包括竖向短轴4-1，竖向短轴4-1的顶端设置有外螺纹，竖向短轴4-1由下至上依次穿设有第一张力盘4-2、第二张力盘4-3、弹性复位件4-4和调节螺帽4-5，第一张力盘4-2和第二张力盘4-3之间的接触面为环形，调节螺帽4-5的内螺纹与竖向短轴4-1的外螺纹相配合，弹性复位件4-4的两端分别与第二张力盘4-3的上表面和调节螺帽4-5的下表面顶压。

本实施例中，弹性复位件为压簧。

实施例4

如图5和图6所示，实施例2与实施例1的区别在于，定位环3有第一半环部3-1和第二半环部3-1的端面对扣组合而成，第一半环部3-1和第二半环部3-2的端面粘设有磁条8；弹性复位件4-4为橡胶套筒。

使用时，将若干个防伪线卷穿到退绕光轴上，相邻两防伪线卷之间设置定位环，定位环与退绕光轴上的凹环相配合，避免定位环的横向位移，防伪线绕过分料轴上的凹槽，导入圆盘张力器调整张力，然后经停经片导入织机中。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
