一种布料后处理装置的制作方法

本实用新型涉及布料后处理设备领域，具体是一种布料后处理装置。

背景技术：
：

喷水织机广泛应用于纺织行业，由于其在工作中会喷射水流，所以在织出来的布料上含有较多的水分，织出来的布为原料，表面常粘附有较多的杂毛及其他杂物，会影响后续加工。

技术实现要素：
：

本实用新型的目的就是为了解决现有问题，而提供一种能自动清除杂物，又能去除布料水分的布料后处理装置。

本实用新型的技术解决措施如下：

一种布料后处理装置，包括墙板，所述墙板的一侧设有布料卷以及安装布料卷的架体，另一侧设有布料收卷设备，所述墙板从上到下依次固定有导布辊组、第一刷布辊组、加热体、开幅装置、第二刷布辊组，所述导布辊组包括安装在墙板顶部的第一导布辊、上下交错固定在墙板上的多个第二导布辊，所述第一刷布辊组和第二刷布辊组包括两根转向相反的转轴，所述转轴外壁上均匀固定有多个毛刷。

作为优选,所述开幅装置为光电吸边器。

作为优选,所述加热体与布料贴合。

作为优选,所述加热体包括矩形壳体，所述壳体内部安装有加热管。

作为优选,所述第一刷布辊组和第二刷布辊组的上方设有吸毛箱，所述吸毛箱底部开设有吸入口，其侧面与负压设备相连。

本实用新型的有益效果在于：自动清除杂物，又能去除布料水分，保证了布料能整洁、干燥的收卷。

附图说明：

图1为本实用新型的立体结构示意图；

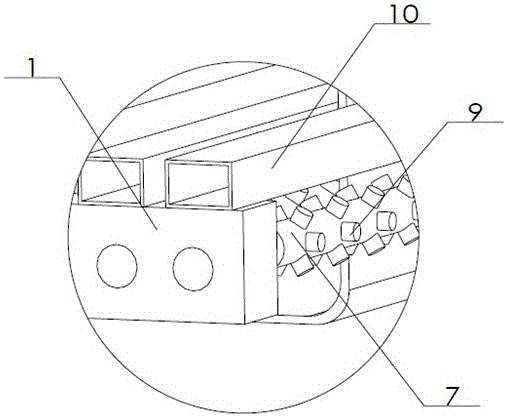

图2为本实用新型A处的局部放大示意图；

附图中：1、墙板；2、布料卷；3、架体；4、第一导布辊；5、第一刷布辊组；6、加热体；7、第二刷布辊组；8、光电吸边器；9、毛刷；10、负压箱；11、第二导布辊。

具体实施方式：

如图1-2所示，布料后处理装置，包括墙板1，所述墙板1的一侧设有布料卷2以及安装布料卷2的架体3，另一侧设有布料收卷设备，其特征在于：所述墙板1从上到下依次固定有导布辊组、第一刷布辊组5、加热体6、开幅装置、第二刷布辊组7，所述导布辊组包括安装在墙板1顶部的第一导布辊4、上下交错固定在墙板1上的多个第二导布辊11，所述第一刷布辊组5和第二刷布辊组7包括两根转向相反的转轴，所述转轴外壁上均匀固定有多个毛刷9。

具体的，所述开幅装置为光电吸边器8，此设置避免了布料在收卷的过程中的滑动，保证了收卷后的布卷整齐。

具体的，所述加热体6与布料贴合，此设置可以使布料在通过加热体6表面时，将布料内的水分蒸发掉，同时又不影响收卷的工作。

具体的，所述加热体6包括矩形壳体，所述壳体内部安装有加热管，此设置可以通过温度的调节，来控制布料的干燥程度。

具体的，所述第一刷布辊组5和第二刷布辊组7的上方设有负压箱10，所述负压箱10底部开设有吸入口，其侧面与负压设备相连，此设置可以将第一刷布辊组5和第二刷布辊组7刷出的杂毛及线头，吸入负压箱10，转运至收集箱内，避免了长时间的刷毛，产生堆积对布料产生二次污染。

本实用新型的工作原理：喷水织机织出的布料卷2可以安装在架体3上，布料穿绕于第二导布辊11之间，绕过第一导布辊4，穿过第一刷布辊组5，贴合于加热体6表面，布料两侧被压紧于光电吸边器8上，接着穿过第二刷布辊组7，最后与收卷设备相连，第一刷布辊组5和第二刷布辊组7中相邻的转轴转向相反，产生一个将布料向上拉扯的力，去杂毛和线头的效果更好。

以上所述仅为本实用新型的较佳实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本实用新型保护的范围。
