芝麻纱花楼木织机的制作方法

本实用新型属于织造技术领域，具体涉及芝麻纱花楼木织机。

背景技术：

芝麻纱与普通的纱织物不同，芝麻纱虽为二经绞纱一类，但外观截然不同，外观酷似芝麻粒一样的纱孔构成；芝麻纱的织造必须通过特制的装置和一定规律的起综配合进行织造，特制的装置即绞综，作用是让经丝产生扭绞。

芝麻纱织机是在纱罗织机基础的改造，主要是增加了起综。经丝根据其织物组织特点进行穿综，配合纤线进行妆花织造(云锦工艺的一种通经断纬技艺)。现有技术中并没有此类装置。

技术实现要素：

实用新型目的：本实用新型的目的在于提供芝麻纱花楼木织机，解决绞综提起经丝时的开口清晰情况，改善花综提起经丝时，绞综线对经丝的影响。

技术方案：为实现上述实用新型目的，本实用新型采用如下技术方案：

芝麻纱花楼木织机，包括卷取端和送经端，在卷取端和送经端之间依次设有筘、绞综装置、起综、伏综和花综；所述的绞综装置的上部与第一连杆相连，起综的上部与第二连杆相连；所述的伏综吊装在弹簧的下方，所述的花综的上部连接花本，在花综的下方设有衢脚。

所述的起综共两片，伏综共四片。

每个所述的绞综装置均包括两个绞综范子架，两个绞综范子架通过连接竹片相连。

在所述的绞综范子架上方均设有用于与第一连杆相连的吊装线。

在所述的绞综范子架均设有范子梁，绞综装置上的固定半综和固定综线相连形成绞综扣，线综从形成的绞综扣穿入。

有益效果：与现有技术相比，本实用新型的芝麻纱花楼木织机，改造普通的花楼织机，制作专用绞综装置，解决绞综提起经丝的开口清晰情况，改善花综提起经丝时绞综线对经丝的影响，通过绞综线与花综线相结合成纤线，共同连结花本，进行花纹的织造，配合起综片来完成地部绞经织造。

附图说明

图1芝麻纱花楼木织机的主视图；

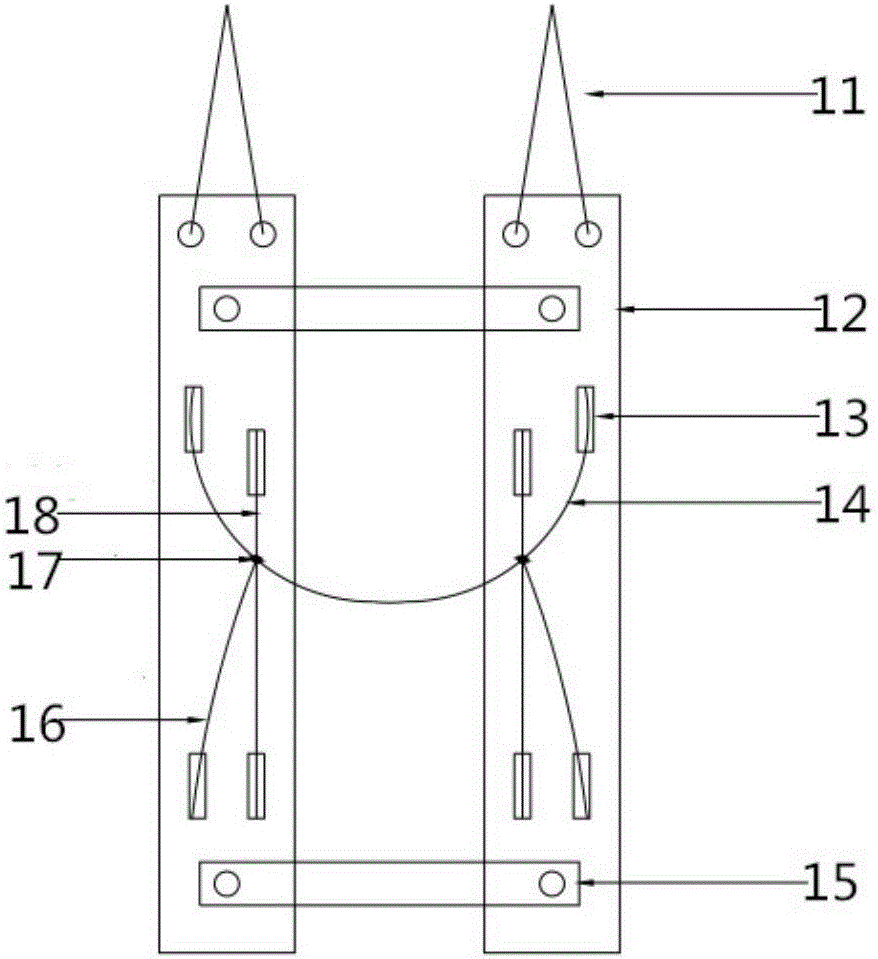

图2绞综装置的结构示意图；

图3绞综装置的连接示意图；

图4为穿综及踏杆连接图示意图。

具体实施方式

下面结合附图和具体实施方式，进一步阐明本实用新型。

如图1所示，芝麻纱花楼木织机，包括卷取端和送经端，在卷取端和送经端之间依次设有筘2、绞综装置1、起综5、伏综7和花综9；绞综装置1的上部与第一连杆3相连，起综5的上部与第二连杆4相连，伏综7吊装在弹簧6的下方，花综9的上部连接花本8，在花综9的下方设有衢脚10。起综5共两片，分别连接着第二连杆4，作用是使经线与纬线交织成平纹或绞纱组织，综线数是根据芝麻纱的几孔数来决定规律。伏综7共四片，分别吊装在弹簧6下，弹簧6的作用是伏综下降后回弹的作用。花综9上方连接花本8，伏综7和花综9相互配合，以完成妆花(彩纬金线)等的织造。

如图2所示，绞综装置1包括吊装线11、绞综范子架12、范子梁13、线综14、连接竹片15、固定半综16、绞综扣17和固定综线18。每个绞综装置1包括两个绞综范子架12，这两个绞综范子架12通过连接竹片15相连；在绞综范子架12的上方均设有与用于连杆2相连的吊装线11；在绞综范子架12均设有配合使用的范子梁13和绞综扣17，线综14、固定半综16和固定综线18均穿过绞综扣17和范子梁13设置在绞综装置1上。

如图3所示，绞综装置1中线综14、固定半综16和固定线综18，分别穿过8个范子梁13。固定半综16和固定线综18相连形成绞综扣17，线综14从形成的绞综扣17穿入。

芝麻纱花楼木织机的综主要分为，绞综装置1、起综5、伏综7和花综9，分别控制不同的经丝运动，以达到织物的要求。绞综装置1控制绞经的扭绞，起综5控制经丝的提起，伏综7主要是配合花综9使用，织造暗花纹或妆花云锦。

绞综装置1的尺寸同于绞纱的绞综装置，分别连接着第一连杆3，第一连杆3由踏杆(脚竹)控制，但线综14数量是根据芝麻纱的几孔来决定的。绞综装置1需特别制做，线综14的长度需要到57cm，固定综线18需要增加长度，以控制未扭绞的经丝不被绞起，长度为18.5cm，半综配合固定综线18起固定作用， 固定半综16长度相应减少，长度为25.5cm。这个尺寸制作的绞综开口可以使达到4cm，满足织造。

木织机使用的绞综装置1，配合起综片来完成地部绞经织造。绞综装置1就要根据其地部组织来制作线综，以织造五孔芝麻纱为例，在穿经时就要按24根经线一循环的方式进行穿经的操作。

芝麻纱织机踏杆(脚竹)需要8根，分别连接绞综、起综连杆和伏综。芝麻纱织物常规的是五孔或七孔，以五孔为例绘制穿综及踏杆连接图4，其中，四根踏杆控制起综和绞综，对应的地部组织，另四个控制伏综，配合花综织造纹部组织。
