喷水织机罩盖的制作方法

本实用新型涉及纺织领域，尤其涉及喷水织机的罩盖。

背景技术：

喷水织机是用水作为引纬介质，利用水喷射的力量将织机上的纬纱喷至经纱处，而与经纱相互交织，所以喷水织机上设有防水盖，防止水溅出，而常用的喷水织机上的防水盖组装和拆卸非常不方便，而且传统的防水盖上没有储水装置，溅到防水盖上的水任其滴落，长此以往会引起织机零部件生锈，减少了织机的使用寿命。

技术实现要素：

本实用新型针对以上问题，提供了一种结构简单，方便加工，提高使用寿命的喷水织机罩盖。

本实用新型的技术方案是：包括一对侧板和设在一对侧板之间的中间板，所述一对侧板和中间板呈圆弧形，所述侧板的底部铰接设有一对升降杆，所述侧板的内壁设有若干隔板，所述隔板向上设置，所述中间板的内壁设有吸水棉。

还包括时间控制器，所述时间控制器用于控制升降杆动作。

所述升降杆为电动推杆或液压杆。

本实用新型将罩盖设计成圆弧状、且为分体式，便于组装，在侧板内设置隔板，便于收集喷溅到水滴，设置若干隔板，起到分散的作用，避免水滴过度集中；中间板上的的吸水棉便于收集中间的水滴，吸水棉便于更换。工作中，通过时间控制器间断控制升降杆动作，使得罩盖倾斜及时排除隔板内的水滴，操作可靠。

附图说明

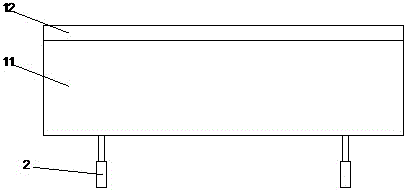

图1是本实用新型的结构示意图，

图2是图1的左视图；

图中11是侧板，12是中间板，2是升降杆，3是隔板，4是吸水棉。

具体实施方式

本实用新型如图1-2所示，包括一对侧板11和设在一对侧板之间的中间板12，其为分体式，便于组装，可通过嵌合连接，方便加工；所述一对侧板11和中间板12呈圆弧形，所述侧板11的底部铰接设有一对升降杆2，所述侧板11的内壁设有若干隔板3，所述隔板3向上设置，所述中间板12的内壁设有吸水棉4；便于两侧隔板储水，中间吸水。

还包括时间控制器，所述时间控制器用于控制升降杆动作，便于时间控制器设定时间，使得升降杆动作，从而使得罩盖作倾斜动作，将隔板收集的储水排出。

所述升降杆2为电动推杆或液压杆，便于根据工作需要选择。
