一种针织圆机的压针马达机构的制作方法

文档序号:11975263阅读:281来源:国知局
一种针织圆机的压针马达机构的制作方法与工艺

本实用新型涉及一种针织圆机的压针马达机构,为针织圆机的部件之一,属于纺织机械的技术领域。



背景技术:

针织圆机包括圆纬机和圆袜机,圆纬机(circular knitting machine)的针床为圆筒形和圆盘形,针筒直径一般在356-965mm(14-38英寸),机号一般在E16-E32.。主要用来加工各种结构的针织毛坯布。圆袜机(circular hosiery machine)用来生产圆筒形的各种成袜子。该机的针筒直径较小,一般在71-141mm;机号在E7.5-E36。压针机构就是起到密度调节的机构,使生产的织物密度均匀。

但现有技术中的压针机构存在以下缺陷:

1、中间片压针三角是活动的,在运动中会增加织针压针三角的受力,从而影响横纹;

2、原先的压针机构是采用手动的调节装置,调节不方便。

有基于此,提出本实用新型。



技术实现要素:

针对现有技术中的上述技术问题,本实用新型的目的是提供一种针织圆机的压针马达机构,能够使中间片压针三角固定,且调节密度时采用控制系统进行调节,使调节更加方便。

为达到上述目的,本实用新型是通过以下技术方案实现的:

一种针织圆机的压针马达机构,包括安装有织针压针三角的座体,所述座体上安装有步进马达,所述步进马达连接有凸轮和感应板,所述的感应板连接有感应器,所述凸轮连接有轴承轴,所述轴承轴与织针压针三角连接。

所述的步进马达设有前端轴,所述前端轴上安装有凸轮轴衬,所述的凸轮安装在凸轮轴衬上。

所述的轴承轴上安装有轴承一,所述的凸轮轴衬上安装有轴承二,所述的轴承二位于凸轮的后侧。

所述的轴承轴与织针压针三角通过螺钉连接。

所述螺钉的前侧安装有压板。

所述的座体上安装有中间片压针三角。

本实用新型针织圆机的压针马达机构具有如下有益效果:

1、本实用新型调节密度采购用凸轮,并通过感应板和感应器控制, 使调节更加方便、结果更加精确;

2、本实用新型将活动的中间片压针三角进行固定,座体减少了中空设计,使刚度增加,从而使调节装置更稳定,使织物的横纹大大减少,也提高了工作效率。

附图说明

图1为本实用新型的结构示意图;

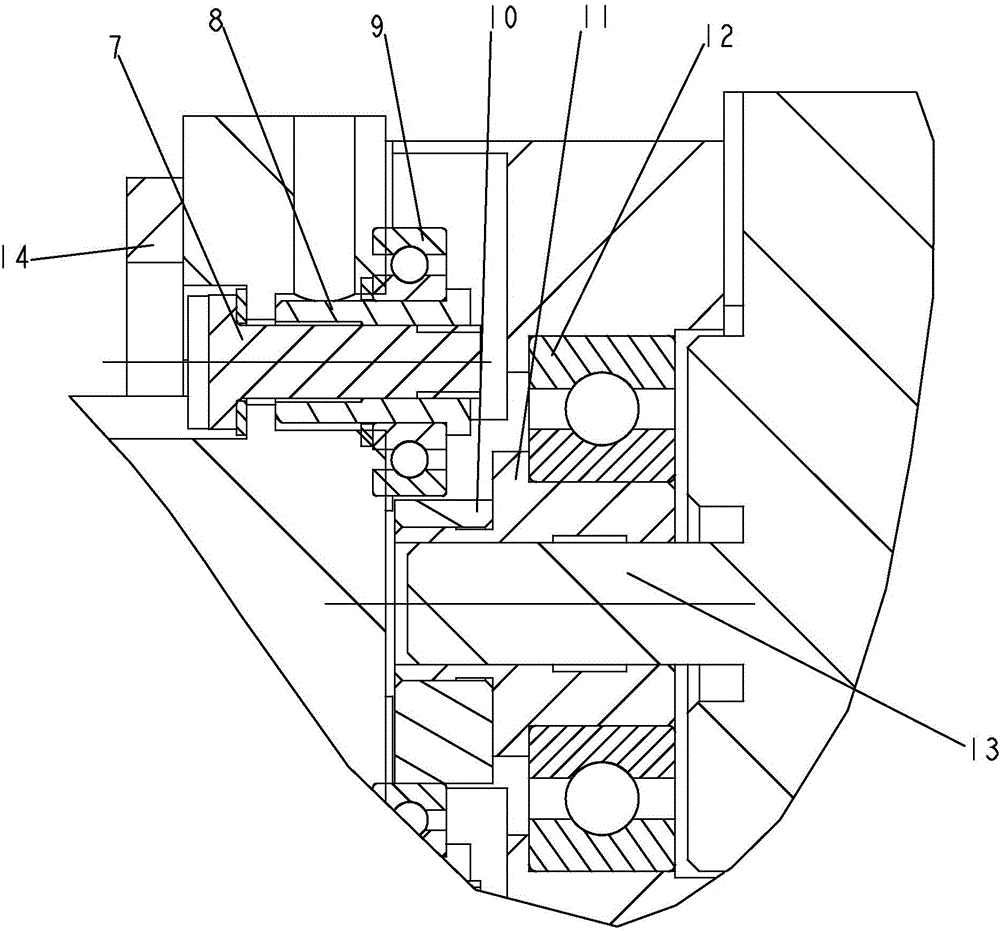

图2为图1中A部的局部放大图;

其中,1为座体、2为中间片压针三角、3为织针压针三角、4为步进马达、5为感应板、6为感应器、7为螺钉、8为轴承轴、9为轴承一、10为凸轮、11为凸轮轴衬、12为轴承二、13为前端轴、14为压板。

具体实施方式

下面结合具体实施例对本实用新型作进一步的说明,但本实用新型的保护范围并不限于此。

如图1和2所示,本实用新型针织圆机的压针马达机构,包括安装有织针压针三角3的座体1,座体1上安装有3件中间片压针三角2,座体1的上端安装有步进马达4,步进马达4设有前端轴13,前端轴13上安装有凸轮轴衬11,凸轮10安装在凸轮轴衬11上;步进马达4连接有感应板5,感应板5连接有感应器6。凸轮10连接有轴承轴12,轴承轴12与织针压针三角3通过螺钉7连接,轴承轴12上安装有轴承一9,凸轮轴衬11上安装有轴承二12,轴承二12位于凸轮10的后侧。

本实用新型中的螺钉7的前侧安装有压板14,连接的组件装在座体1中的内腔中,用压板14进行限位,允许其在内腔中作上下滑动;调整轴承一9和轴承二12,使其与压针马达上凸轮10配合良好并固定。

本实用新型当步进马达4转过一定角度,凸轮10也随之转动,带动织针压针三角3上下滑动,从而实现压针量的调节。

本实用新型通过感应器6与系统相连,在界面上实现压针量的调整。

本实用新型中的座体1下部实体,上部开有能让织针压针三角3上下滑动的腔体;而现有技术中的的座体整体中腔,刚性上较差。现有技术中的中间片压针三角是置在滑杆上的,与织针压针三角作一起作上下运动,由于多组的针的冲击力,会加大对织针压针三角的影响,从而加大横纹的变化。

本实用新型中的步进马达4前端的凸轮10通过圆心的尺寸是一致的,如共轭凸轮,偏心轮,确保能在轴承一9和轴承二12之间保证稳定运动。

本实用新型调节密度采购用凸轮,并通过感应板和感应器控制, 使调节更加方便、结果更加精确;将活动的中间片压针三角进行固定,座体减少了中空设计,使刚度增加,从而使调节装置更稳定,使织物的横纹大大减少,也提高了工作效率。

上述实施例仅用于解释说明本实用新型的发明构思,而非对本实用新型权利保护的限定,凡利用此构思对本实用新型进行非实质性的改动,均应落入本实用新型的保护范围。
