提花机信号采集装置的制作方法

技术特征：

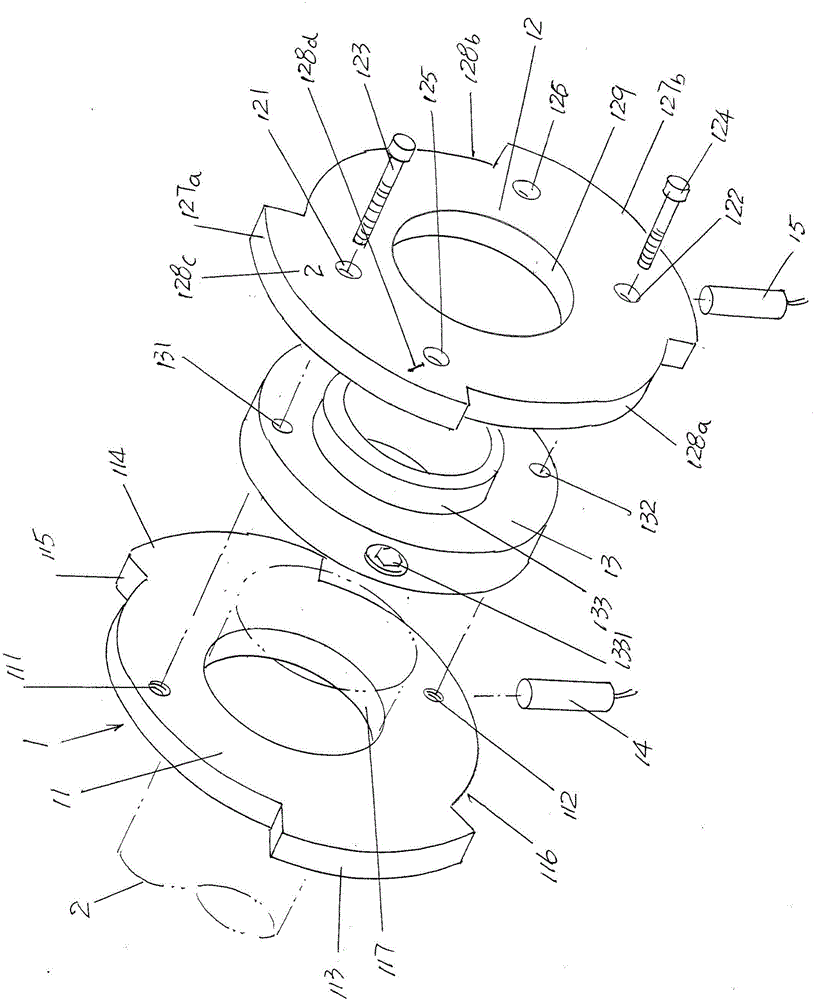

1.一种提花机信号采集装置，包括一信号时序机构(1)，该信号时序机构(1)包括一第一信号盘(11)、一第二信号盘(12)、一连接盘(13)、一第一信号采集器(14)和一第二信号采集器(15)，第一信号盘(11)安装在连接盘(13)的左侧，并且在该第一信号盘(11)上开设有一第一信号盘第一连接螺钉孔(111)和一第一信号盘第二连接螺钉孔(112)，该第一信号盘第一连接螺钉孔(111)以及第一信号盘第二连接螺钉孔(112)围绕第一信号盘(11)的圆周方向彼此相隔180°，第二信号盘(12)安装在连接盘(13)的右侧，并且在该第二信号盘(12)上开设有一第一螺孔(121)和一第二螺孔(122)，该第一螺孔(121)以及第二螺孔(122)围绕第二信号盘(12)的圆周方向彼此相隔180°，在第二信号盘(12)上还配设有一在途经开设于连接盘(13)上的第一连接盘螺孔(131)后将第二信号盘与第一信号盘(11)连接的第一螺钉(123)以及一在途经开设于连接盘(13)上的第二连接盘螺孔(132)后同样将第二信号盘(12)与第一信号盘(11)连接的第二螺钉(124)，连接盘(13)连同第一信号盘(11)以及第二信号盘(12)固定在提花机动力输入轴(2)上，第一信号采集器(14)在对应于第一信号盘(11)的第一信号盘盘缘的位置设置在提花机支架(3)上，而第二信号采集器(15)在对应于第二信号盘(12)的第二信号盘盘缘的位置同样设置在提花机支架(3)上，其特征在于：在所述的第二信号盘(12)上还开设有一第一随机螺孔(125)和一第二随机螺孔(126)，当织机(4)的织机动力输出轴(41)的旋转方向为顺时针旋转时，所述第一螺钉(123)依次经所述第一螺孔(121)和第一连接盘螺孔(131)旋入所述的第一信号盘第一连接螺钉孔(111)内，同时所述第二螺钉(124)依次经所述第二螺孔(122)和第二连接盘螺孔(132)旋入所述的第一信号盘第二连接螺钉孔(112)内；当织机(4)的织机动力输出轴(41)的旋转方向为逆时针旋转时，将所述第二信号盘(12)转动至所述第一随机螺孔(125)与所述第一信号盘第一连接螺钉孔(111)相对应的位置，同时所述第二随机螺孔(126)与所述第一信号盘第二连接螺钉孔(112)相对应，所述第一螺钉(123)转移到对应于第一随机螺孔(125)并在途经第一连接盘螺孔(131)后旋入第一信号盘第一连接螺钉孔(111)内，同时所述第二螺钉(124)转移到对应于第二随机螺孔(126)并在途经第二连接盘螺孔(132)后旋入第一信号盘第二连接螺钉孔(112)内。2.根据权利要求1所述的提花机信号采集装置，其特征在于在所述第一信号盘(11)的第一信号盘盘缘上构成有一第一信号盘第一凸起部(113)、一第一信号盘第二凸起部(114)、一第一信号盘第一凹陷部(115)和一第一信号盘第二凹陷部(116)，第一信号盘第一凸起部(113)与第一信号盘第二凸起部(114)彼此对应，第一信号盘第一凹陷部(115)和第一信号盘第二凹陷部(116)相互对应，并且第一信号盘第一凸起部(113)位于第一信号盘第一凹陷部(115)与第一信号盘第二凹陷部(116)的一侧之间，而第一信号盘第二凸起部(114)位于第一信号盘第一凹陷部(115)与第一信号盘第二凹陷部(116)的另一侧之间；所述第一信号盘第一连接螺钉孔(111)在第一信号盘(11)上的位置对应于所述第一信号盘第一凹陷部(115)的长度方向的居中位置，而所述第一信号盘第二连接螺钉孔(112)在第一信号盘(11)上的位置对应于所述第一信号盘第二凹陷部(116)的长度方向的居中位置，当第一信号盘第一凸起部(113)以及第一信号盘第二凸起部(114)与所述第一信号采集器(14)相对应时，该第一信号采集器(14)采集高电平信号H，而当第一信号盘第一凹陷部(115)以及第一信号盘第二凹陷部(116)与第一信号采集器(14)相对应时，则该第一信号采集器(14)采集低电平信号L。3.根据权利要求2所述的提花机信号采集装置，其特征在于所述的第一信号盘第一凸起部(113)为扇形凸起并且该扇形凸起在所述第一信号盘盘缘的圆周方向所占的第一扇面角度α1为80°，所述的第一信号盘第二凸起部(114)同样为扇形凸起并且该扇形凸起在第一信号盘盘缘的圆周方向所占的第二扇面角度α2同样为80°；所述的第一信号盘第一凹陷部(115)为扇形腔并且该扇形腔在所述第一信号盘盘缘的圆周方向所占的第一扇形腔腔面角度β1为100°，所述的第一信号盘第二凹陷部(116)同样为扇形腔并且该扇形腔在所述第一信号盘盘缘的圆周方向所占的第二扇形腔腔面角度β2同样为100°；自所述第一信号盘第一连接螺钉孔(111)的中心至所述第一信号盘第一凸起部(113)的一侧的侧面在第一信号盘盘缘上所占的第一角度β11的度数为50°，而自所述第一信号盘第一连接螺钉孔(111)的中心至所述第一信号盘第二凸起部(114)的一侧的侧面在第一信号盘盘缘上所占的第二角度β12的度数同样为50°；自所述第一信号盘第二连接螺钉孔(112)的中心至所述第一信号盘第一凸起部(113)的另一侧的侧面在第一信号盘盘缘上所占的第三角度β13的度数为50°，而自第一信号盘第二连接螺钉孔(112)的中心至所述第一信号盘第二凸起部(114)的另一侧的侧面在第一信号盘盘缘上所占的第四角度β14的度数同样为50°。4.根据权利要求1所述的提花机信号采集装置，其特征在于在所述第二信号盘(12)的第二信号盘盘缘上构成有一第一扇形状凸起(127a)、一第二扇形状凸起(127b)、一第一扇形状凹腔(128a)和一第二扇形状凹腔(128b)，第一扇形状凸起(127a)与第二扇形状凸起(127b)彼此对应，第一扇形状凹腔(128a)与第二扇形状凹腔(128b)相互对应，并且第一扇形状凸起(127a)位于第一扇形状凹腔(128a)与第二扇形状凹腔(128b)的一侧之间，而第二扇形状凸起(127b)位于第一扇形状凹腔(128a)与第二扇形状凹腔(128b)的另一侧之间；所述的第一螺孔(121)在第二信号盘(12)上的位置位于第一扇形状凸起(127a)朝向第二形状凹腔(128b)的一端，所述的第二螺孔(122)在第二信号盘(12)上的位置位于第二扇形状凸起(127b)朝向第一扇形状凹腔(128a)的一端，所述的第一随机螺孔(125)在第二信号盘(12)上的位置位于第一扇形状凸起(127a)朝向第一扇形状凹腔(128a)的一端，所述的第二随机螺孔(126)在第二信号盘(12)上的位置位于第二扇形凸起(127b)朝向第二扇形状凹腔(128b)的一端；当第一扇形状凸起(127a)以及第二扇形状凸起(127b)与所述第二信号采集器(15)相对应时，该第二信号采集器(15)采集高电平信号H，而当第一扇形状凹腔(128a)以及第二扇形状凹腔(128b)与第二信号采集器(15)相对应时，则该第二信号采集器(15)采集低电平信号L。5.根据权利要求4所述的提花机信号采集装置，其特征在于所述的第一扇形状凸起(127a)在所述第二信号盘(12)的第二信号盘盘缘的圆周方向所占的第一扇形面角度α3为120°，所述的第二扇形状凸起(127b)在第二信号盘盘缘的圆周方向所占的第二扇形面角度α4同样为120°，所述的第一扇形状凹腔(128a)在第二信号盘盘缘的圆周方向所占的第一扇形状凹腔腔面角度β3为60°，所述的第二扇形状凹腔(128b)在第二信号盘盘缘的圆周方向所占的第一扇形状凹腔腔面角度β4同样为60°；自所述第一随机螺孔(125)的中心至所述第一扇形状凸起(127a)的一侧侧面在第二信号盘盘缘上所占的第一扇面角度α31的度数为20°，自所述第一螺孔(121)的中心至所述第一扇形状凸起(127a)的另一侧侧面在第二信号盘盘缘上所占的第二扇面角度α32的度数同样为20°，自所述第二螺孔(122)的中心至所述第二扇形状凸起(127b)的一侧侧面在第二信号盘盘缘的圆周方向所占的第三扇面角度α41的度数为20°，自所述第一随机螺孔(126)的中心至第二扇形状凸起(127b)的另一侧侧面在第二信号盘盘缘的圆周方向所占的第四扇面角度α42的度数同样为20°。6.根据权利要求1所述的提花机信号采集装置，其特征在于在所述连接盘(13)的中央设置有一信号盘座(133)，该信号盘座(133)由信号盘座锁定螺钉(1331)锁定于连接盘(13)上，并且信号盘座(133)的左端和右端均探出连接盘(13)，所述的第一信号盘(11)通过开设于其中央位置的第一信号盘支承孔(117)支承于信号盘座(133)的左端，而所述第二信号盘(12)通过开设于其中央位置的第二信号盘支承孔(129)支承于信号盘座(133)的右端。7.根据权利要求1或5所述的提花机信号采集装置，其特征在于在所述的第二信号盘(12)上并且在对应于所述第一螺孔(121)的位置设置有一第一辨认标记(128c)，而在对应于所述第一随机螺孔(125)的位置设置有一第二辨认标记(128d)。8.根据权利要求7所述的提花机信号采集装置，其特征在于所述的第一辨认标记(128c)为阿拉伯数字的2或英文字母的B，所述的第二辨认标记(128d)为阿拉伯数字的1或英文字母的A。9.根据权利要求1或2所述的提花机信号采集装置，其特征在于所述的第一信号采集器(14)为位置接近开关、干簧管或霍尔感应元件。10.根据权利要求1或4所述的提花机信号采集装置，其特征在于所述的第二信号采集器(15)为位置接近开关、干簧管或霍尔感应元件。
