拉绳固定结构及晾衣机的制作方法

本实用新型涉及晾晒装置技术领域，特别是涉及一种拉绳固定结构及晾衣机。

背景技术：

参见图1，晾衣机一般包括控制主机11、拉绳14、支撑板12、剪叉式铰架13及晾衣杆等，其中剪叉式铰架13的两端分别与控制主机11及支撑板12连接，晾衣杆连接于支撑板12，拉绳14与支撑板12连接，拉绳14张紧时会带动剪叉式铰架13与支撑板12向靠近控制主机11的方向运动，当拉绳14放松时，支撑板12与剪叉式铰架13会朝远离控制主机11的方向运动。

参见图2，拉绳14主要通过拉绳固定结构15固定于支撑板12，现有所用到的拉绳固定结构15主要包括拉绳挂件151及铆钉152，拉绳14尾部的拉绳头141穿过拉绳挂件151上的孔，通过铆钉152将拉绳挂件152固定于支撑板12，拉绳头141挂住拉绳挂件151，从而拉绳14带动支撑板12上下运动。通常为了防止拉绳14从拉绳挂件151脱落，在拉绳挂件151上套上拉绳挂件盖153挡住拉绳头141。

但是此种拉绳固定结构铆钉穿设于拉绳挂件的底部，拉绳头卡在拉绳挂件的顶部，拉绳挂件上下均受到力的作用，受力分散，当拉绳挂件受力大时容易变形甚至断裂。

技术实现要素：

基于此，有必要针对拉绳挂件受力大时容易变形甚至断裂的问题提供一种拉绳固定结构及晾衣机。

一种拉绳固定结构，用于将晾衣机的拉绳连接于所述晾衣机的支撑板，所述拉绳固定结构包括拉绳挂件，所述拉绳挂件包括：

连接部，其纵长方向的一端与所述支撑板连接；

固定部，与所述连接部纵长方向的另一端连接，且沿其径向还开设有挂口，所述拉绳一端还设有与所述挂口相配的限位部，以使所述拉绳在竖直方向向上移动时，所述限位部被限位。

在其中一实施例中，所述挂口包括卡口，所述卡口沿所述固定部一径向贯穿所述固定部，且贯通所述固定部远离所述连接部的一端；

其中，所述卡口的宽度大于所述拉绳的径向尺寸，小于所述限位部的径向尺寸。

在其中一实施例中，所述挂口还包括与所述限位部相匹配的限位孔，所述限位孔沿所述固定部径向开设于所述固定部，以形成一用于对所述限位部限位的台阶部。

在其中一实施例中，所述限位孔沿所述卡口贯穿所述固定部的方向开设，并连通所述卡口。

在其中一实施例中，所述连接部一体成型于所述固定部，且周向设有外螺纹，所述连接部螺纹连接于所述晾衣机的支撑板。

在其中一实施例中，所述连接部、固定部及所述限位部截面均呈圆形。

在其中一实施例中，所述拉绳挂件还包括垫片，所述固定部的径向尺寸大于所述连接部的径向尺寸，所述垫片穿设于所述连接部并位于所述固定部与所述支撑板之间。

在其中一实施例中，所述拉绳固定结构还包括拉绳挂件盖，所述拉绳挂件盖沿所述连接部纵长方向罩设于所述拉绳挂件。

在其中一实施例中，所述拉绳挂件盖还开设有卡槽，用于将所述拉绳卡入所述卡槽。

一种晾衣机，包括如上述的拉绳固定结构。

上述拉绳固定结构及晾衣机，通过连接部纵长方向的一端与支撑板连接，并沿固定部径向开设挂口，使拉绳通过限位部在竖直方向向上移动时被限位，相比传统的晾衣机采用的钣金件冲压制成的拉绳挂件，不易变形及断裂，提高了晾衣机的安全性及可靠性。

附图说明

图1为一种晾衣机的局部结构示意图；

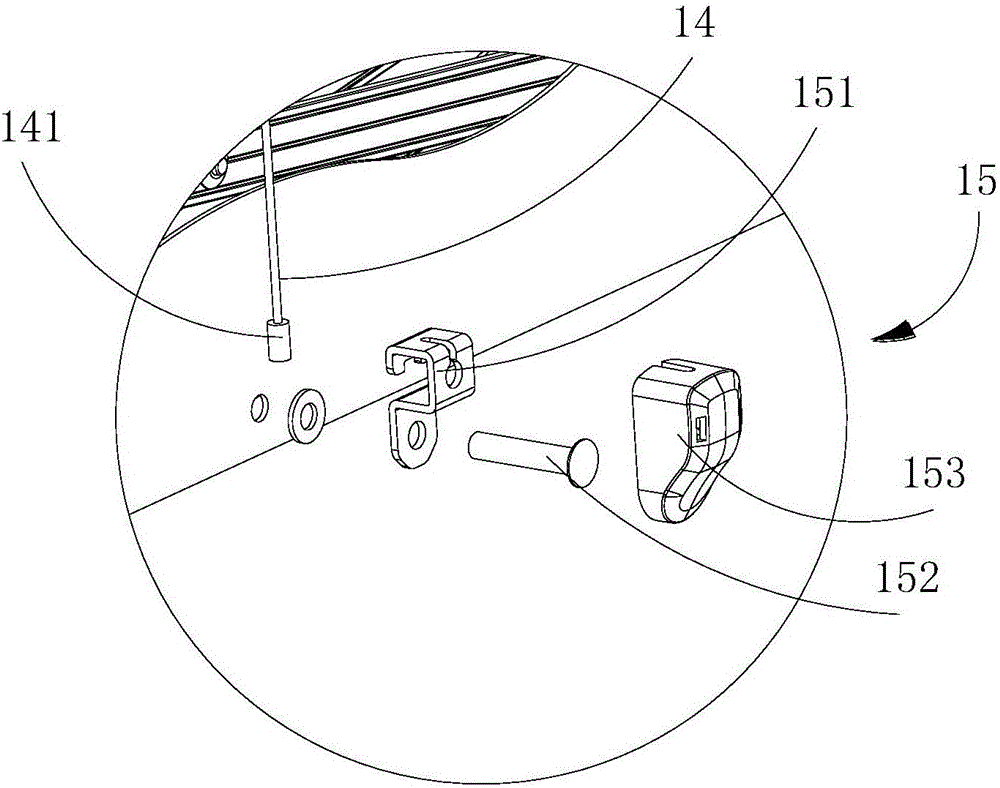

图2为图1中A处的局部放大图；

图3为本实用新型一实施例中的晾衣机的结构示意图；

图4为图3所示的晾衣机除去晾衣杆的一状态的结构示意图；

图5为图4中B处的局部放大图；

图6为图4中拉绳挂件的结构示意图；

图7为图4中拉绳挂件盖的结构示意图；

图8为图4中图3所示的晾衣机除去晾衣杆的另一状态的结构示意图；

图9为图8中C处的局部放大图。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。

参见图3及图4，本实用新型一实施例提供一种晾衣机，包括控制主机21、支撑板23、剪叉式铰架25、拉绳27及用于将拉绳27连接于支撑板23的拉绳固定结构22，两个剪叉式铰架25对称连接于控制主机21的两端，两个支撑板23分别与剪叉式铰架25连接，拉绳27穿设于控制主机21内部，拉绳22的两端分别通过拉绳固定结构22固定于支撑板23。

具体地，剪叉式铰架25连接于支撑板23的外侧，拉绳27通过拉绳固定结构22固定于支撑板23的内侧。本实施例中，晾衣机还包括晾衣杆24，晾衣杆24安装于支撑板23。拉绳27通过拉绳固定结构22固定于支撑板23之后，拉绳27可以拉动支撑板23上下运动，从而带动剪叉式铰架25张开与闭合，当支撑板23向靠近控制主机21的方向移动时，剪叉式铰架25闭合，当支撑板23向远离控制主机21的方向移动时，剪叉式铰架25张开。

参见图5及图6，下面将以具体实施例对前述的拉绳固定结构22进行说明：

该拉绳固定结构22包括拉绳挂件，该拉绳挂件包括：

连接部222，其纵长方向的一端与支撑板23连接；

固定部224，与连接部222纵长方向的另一端连接，且沿其径向还开设有挂口226，该拉绳27一端还设有与挂口226相配的限位部272，以使拉绳27在竖直方向向上移动时，限位部272被限位。

如此，通过连接部222纵长方向的一端与支撑板23连接，并沿固定部224径向开设挂口226，使拉绳通过限位部272在竖直方向向上移动时被限位，相比传统的晾衣机采用的钣金件冲压制成的拉绳挂件，不易变形及断裂，提高了晾衣机的安全性及可靠性。

本实施例中，该拉绳挂件采用不锈钢材料制成，固定部224与连接部222一体设计，则作用于拉绳固定结构22的作用力位于一个整体上，受力集中，进一步使拉绳固定结构22可承受较大的力。

优选地，该挂口226包括卡口2262，该卡口2262沿固定部224一径向贯穿该固定部224，且贯通该固定部224远离连接部222的一端。其中，该卡口2262的宽度大于该拉绳27的径向尺寸，小于限位部272的径向尺寸。

本实施例中，该连接部222、固定部224及限位部272的截面均为圆形。该连接部222的径向尺寸小于该固定部224的径向尺寸，该卡口2262为一贯穿该固定部224，且贯通固定部224远离连接部222的一端的卡槽。在使用时，移动拉绳27，使其沿连接部222的纵长方向卡入该卡口2262中，由于卡口2262的宽度小于限位部272的径向尺寸，则沿竖直方向向上拉动拉绳27时，限位部272被限位，进而可在拉绳27的带动下拉动晾衣机的支撑板23。

其中，该连接部222周向设有外螺纹，该拉伸挂件通过连接部222螺纹连接于晾衣机的支撑板23。当然，在其他一些实施例中，还可采用其他的连接方式，例如，拉绳挂件可以通过连接部222铆接于支撑板23的安装孔221中。应当理解的是，该连接部222也可呈其他形状，例如还可为棱柱。

优选地，该挂口226还包括与限位部272相匹配的限位孔(图未示)，该限位孔沿该固定部224径向开设，以形成一用于对限位部272限位的台阶部(图未示)。

本实施例中，该限位孔沿卡口2262贯穿该固定部224的方向开设，并连通该卡口2262，也就是说，该限位孔的中轴线方向与卡口2262贯穿固定部224的方向平行。如此，使限位部272可被限位于限位孔中，而不会沿连接部222的纵长方向移动从固定部224滑落，进一步提高了晾衣机的安全性及可靠性。

优选地，拉绳固定结构22还包括垫片228，垫片228穿设于连接部222且位于固定部224与支撑板23之间。如此，增加了连接部222与支撑板23之间的连接强度。

优选地，参阅图7，拉绳固定结构22还包括拉绳挂件盖229，该拉绳挂件盖229沿连接部222的纵长方向罩设于拉绳挂件。本实施例中，该拉绳挂件盖229的内腔大小与固定部224适配，如此使拉绳挂件盖229不易滑落；其中，该拉绳挂件盖229的外侧面为多个长方形连接而成，便于手握。

优选地，该拉绳挂件盖229还开设有卡槽2292，用于将拉绳27卡入该卡槽2292。在装配时，将拉绳挂件盖229沿连接部222的纵长方向移动，拉绳29卡入该卡槽2292，然后继续沿连接部222的纵长方向移动，使拉绳27卡入卡槽2292的末端，拉绳挂件盖229罩设该拉绳挂件且抵住晾衣机的支撑板23。如此，进一步使拉绳27、拉绳挂件、拉绳挂件罩229连接为一体，提高了连接强度，且在一定程度使拉绳27不易从卡口2262滑落，保证了晾衣机的安全性。

应当理解的是，该拉绳挂件罩229与固定部224的之间为间隙配合，即在一定的外力作用下才可将拉绳挂件罩229与拉绳挂件相分离，该卡槽2292与拉绳27也为间隙配合，同样地，需一定外力下才可将两者分离。如此，使拉绳27、拉绳挂件及拉绳挂件罩229连接为一体，只有在受到足够的外力下，才可将拉绳挂件罩229与前述的拉绳27及拉绳挂件分离，提高了晾衣机的安全性及可靠性。

下面将以具体实施例对前述的拉绳固定结构22的安装及使用进行说明：

图8及图9示出了该拉绳固定结构22安装完成后的状态示意图。

如图8及图9所示，在安装本实用新型提供的拉绳固定结构22时，首先将连接部222安装于晾衣机的支撑板23，然后拉绳27卡入卡口2262中，并沿竖直方向向上拉动，使限位部272位于限位孔内。再将拉绳挂件盖229沿连接部222的纵长方向，即垂直于支撑板23的方向推动拉绳挂件盖229，使拉绳27卡入拉绳挂件盖229的卡槽2292里，继续推动拉绳挂件盖229，使其最终抵接于支撑板23即可。

上述拉绳挂件结构22及晾衣机，通过连接部222纵长方向的一端与支撑板23连接，并沿固定部224径向开设挂口226，使拉绳27通过限位部272在竖直方向向上移动时被限位，相比传统的晾衣机采用的钣金件冲压制成的拉绳挂件，不易变形及断裂，提高了晾衣机的安全性及可靠性。
