拉链缝纫机的制作方法

本实用新型涉及旅行箱加工技术领域，特别是涉及拉链缝纫机。

背景技术：

随着社会的不断发展，交通越来越方便，人们因为工作或者旅行的长途出行不断增加，长途旅行往往都会用到旅行箱，旅行箱对人们日常生活中起到不可代替的作用。在旅行箱生产加工领域中，都要在两个箱体的边沿上进行安装拉链，传统的安装拉链都是一个在一端进行定位输送拉链，另一端由工人手扶拉链在加工位进行缝纫加工。但是传统的加工中，对工人的熟练程度要求很高，加工时，手部的轻微扯动都会使拉链的安装发生偏移，影响质量；人工对拉链定位输送加大了人工的使用，加大了成本投入，同时加工效率较低。

技术实现要素：

基于此，有必要针对传统的旅行箱的拉链安装问题，提供一种低成本、生产高效、高质量的拉链缝纫机。

一种拉链缝纫机，包括：基座、安装于所述基座上的支撑架和定位装置、安装于所述支撑架一端的缝纫装置，所述缝纫装置位于所述定位装置的上方；所述定位装置包括安装于所述基座上的安装板和安装于所述安装板上的定位板，所述安装板与所述定位板装配形成一定位通道；所述定位板上设有一凸伸块、拉链槽和若干调节槽，所述拉链槽位于所述凸伸块、调节槽之间，所述拉链槽贯穿于所述定位板的底部；所述缝纫装置包括缝纫机头和安装于所述缝纫机头一侧的通道组件，所述缝纫机头位于所述定位装置的上方。

在其中一个实施例中，所述定位装置还包括若干调节杆，所述调节杆与所述调节槽适配且与所述安装板连接。

在其中一个实施例中，所述安装板包括承接部和安装部，所述承接部与所述定位板连接，所述安装部上设有二用于安装的安装槽，所述安装槽相互平行。

在其中一个实施例中，所述支撑架安装于所述基座的一端且向另一端延伸，所述支撑架与所述基座形成一U型空间。

在其中一个实施例中，所述缝纫机头上设有一向所述定位装置延伸的机针和位于所述机针一侧的保护架。

在其中一个实施例中，所述通道组件包括一连接板、设于所述连接板上的二承接条、连接所述承接条的第一扭动杆、套接于所述第一扭动杆上的第一压条。

在其中一个实施例中，所述连接板上设有二第二扭动杆、两端分别套接于所述第二扭动杆的第二压条。

上述拉链缝纫机，由基座、支撑架、定位装置和缝纫装置协同工作对旅行箱完成安装拉链。生产加工时，先把拉链盘中的拉链拉出，拉链先从通道组件中穿过，之后穿过定位装置进入加工工位，最后缝纫装置进行缝纫安装。由于定位装置的中安装板与定位板形成了一个拉链的定位通道，拉链槽容置拉链中的链齿，拉链在输送缝纫时不易移动，保证了加工的位置尺寸统一，进而保证了质量；也代替了原来人工加工，减少了人员投入，减低了生产成本，也提高了加工效率。

附图说明

图1为本实用新型一较佳实施例拉链缝纫机的示意图；

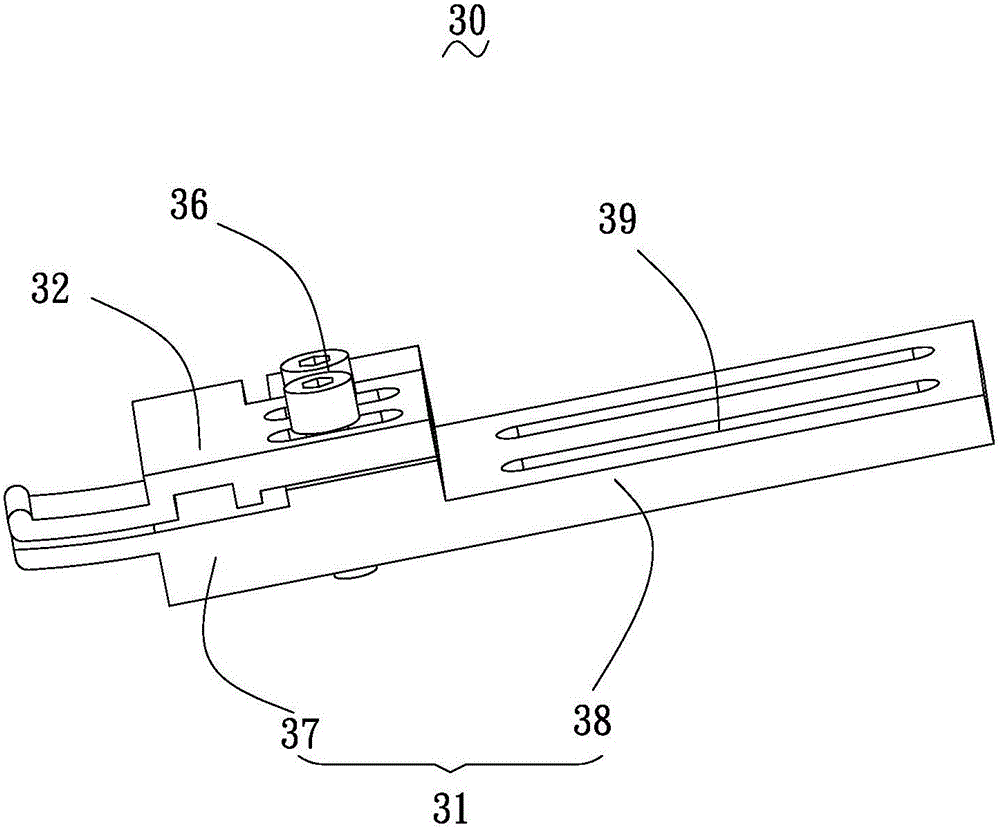

图2为图1中定位装置的示意图；

图3为图2中定位板的示意图；

图4为图1中通道组件的示意图；

附图标注说明：

10-拉链缝纫机，20-基座，21-支撑架，30-定位装置，31-安装板，32-定位板，33-凸伸块，34-拉链槽，35-调节槽，36-调节杆，37-承接部，38-安装部，39-安装槽，40-缝纫装置，41-缝纫机头，42-通道组件，43-机针，44-保护架，421-连接板，422-承接条，423-第一扭动杆，424-第一压条，425-第二扭动杆，426-第二压条，50-拉链。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。

需要说明的是，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。

除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型。

请参照图1至图4，为本实用新型一较佳实施例拉链缝纫机10，主要用于旅行箱加工领域，在旅行箱加工时把拉链50缝在旅行箱壳体的边沿上。该拉链缝纫机10包括基座20、安装于基座20上的支撑架21和定位装置30、安装于支撑架21一端的缝纫装置40，缝纫装置40位于定位装置30的上方；支撑架21呈L型安装于基座20的一端且向另一端延伸，支撑架21与基座20形成一U型空间，便于操作者操作。

定位装置30包括安装于基座20上的安装板31、安装于安装板31上的定位板32和若干调节杆36，安装板31与定位板32通过调节杆36装配形成一定位通道，定位通道用于拉链50定位和为拉链50提供移动通道。安装板31包括承接部37和安装部38，承接部37与定位板32连接，安装部38上设有两个用于安装的安装槽39，安装槽39之间相互平行。定位板32上设有有一块凸伸块33、拉链槽34和若干调节槽35，拉链槽34位于凸伸块33、调节槽35之间，拉链槽34贯穿定位板32的底部。使用时，定位板32通过调节杆36穿过调节槽35固定在安装板31上，拉链槽34与承接部37形成容置链齿的空间，凸伸块33与承接部37形成容置链带的空间，以上两个空间对拉链50起到很好的运动定位的效果。

缝纫装置40包括缝纫机头41和安装于缝纫机头41一侧的通道组件42，缝纫机头41位于定位装置30的上方。缝纫机头41上设有一向定位装置30延伸的机针43和位于机针43一侧的保护架44，当要加工时，缝纫机头41上的机针43上下运动对旅行箱缝纫安装拉链50。通道组件42包括一安装于支撑架21上的连接板421，设于连接板421上两侧的两条承接条422、连接承接条422的第一扭动杆423、套接于第一扭动杆423上的第一压条424，两条承接条422与第一压条424之间形成一便于拉链50通过的通道，第一扭动杆423可以根据拉链50的尺寸来改变第一压条424的位置，从而改变通道的大小。具体地，连接板421上设有两条第二扭动杆425、两端分别套接于第二扭动杆425的第二压条426，第二压条426可以随着第二扭动杆425的转动来改变位置。

上述拉链缝纫机10，由基座20、支撑架21、定位装置30和缝纫装置40协同工作对旅行箱完成安装拉链50。生产加工时，先把拉链盘中的拉链50拉出，拉链50先从通道组件42中穿过，之后穿过定位装置30的容置定位空间进入加工工位，最后缝纫装置40进行缝纫安装。由于定位装置30的中安装板31与定位板32形成了一个拉链50的定位通道，拉链槽34容置拉链50中的链齿，拉链50在输送缝纫时不易移动，保证了加工的位置尺寸统一，进而保证了质量；也代替了原来人工加工，减少了人员投入，减低了生产成本，也提高了加工效率。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
