一种洗衣机用感应液位传感器的制作方法

本实用新型属于家电领域，特别涉及一种洗衣机用感应液位传感器。

背景技术：

目前，洗衣机上大多采用浮球式和钢针式液位传感器，但是都是在最低点时提醒顾客添加液体，顾客感应不到洗涤液里洗涤剂的真实情况。

现有产品只能在洗涤液液位到达最低点时才能提醒顾客需添加洗涤剂，有时候当泵发生故障时，如泵正常工作，但是不抽取液体，这时候顾客就不知道投放系统出现问题。另外，由于不能够感知洗涤剂实时情况，往往给顾客带来洗涤液壶内洗涤剂存量多少的困扰。

技术实现要素：

发明目的：为了克服现有技术中存在的不足，本实用新型提供一种能够感应洗涤液壶内液面状态，体积小，安装简单，节约成本，能够提高生产利用效率的洗衣机用感应液位传感器。

技术方案：为解决上述技术问题，本实用新型一种洗衣机用感应液位传感器，包括用于盛放洗涤液的，洗涤液壶，的侧壁自上向下分别设置有高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针，所述高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针的末端与洗涤液接触，所述洗涤液壶内自上向下分别设置有高液位感应回路导线、中液位感应回路导线、低液位感应回路导线和感应回路导线，所述高液位感应回路导线通过压线端子与高液位感应钢针连接，中液位感应回路导线通过压线端子与中液位感应钢针连接，低液位感应回路导线通过压线端子与低液位感应钢针连接，感应回路导线通过压线端子与回路感应钢针连接。

洗衣机开机检测时，向高液位感应钢针、中液位感应钢针、低液位感应钢针同时或分别通电，当高液位感应钢针、中液位感应钢针、低液位感应钢针与洗涤液接触时并与回路感应钢针接触时才能与其相对应的导线形成回路。当高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针及其相对应的导线都形成回路，则控制器显示为高液位状态；当中液位感应钢针、低液位感应钢针和回路感应钢针及其相对应的导线都形成回路，则控制器显示为中液位状态；当低液位感应钢针和回路感应钢针及其相对应的导线都形成回路，则控制器显示为低液位状态，提醒顾客添加洗涤剂；当所有钢针都不能和回路感应钢针及其相对应的导线形成回路，则显示为无洗涤剂，洗衣机自动停止添加洗涤剂的功能，并发出添加洗涤剂的提示。通过本实用新型可以更有效的得知洗衣机内部洗涤液的实时状态和含量。

进一步的，本实用新型所述的感应液位传感器还包括具有显示洗涤液剩余体积和剩余洗涤次数功能的控制面板。通过设置控制面板，可以随时观测到洗涤液的剩余体积，每个高液位感应钢针、中液位感应钢针和低液位感应钢针所对应的位置都为一个准确的体积量，当液位达到高液位感应钢针位置时，剩余体积显示为高液位感应钢针所在位置的体积量；当液位达到中液位感应钢针位置时，剩余体积显示为中液位感应钢针所在位置的体积量；当液位达到低液位感应钢针位置时，剩余体积显示为低液位感应钢针所在位置的体积量。同时，剩余洗涤次数为洗涤液剩余体积除以每次洗涤时投入洗涤液的含量的，即涤次数N＝现有洗涤剂体积V1/V2(单次投放量：可以是最大量、最小量、平均量等。同时通过观察洗涤液的剩余体积可以在洗涤液多的时候洗衣机正常运转，当洗涤液量少的时候，通过控制器控制洗衣机停止添加洗涤液并提醒使用者对洗涤液进行添加。

进一步的，所述高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针通过自攻螺纹压紧并穿过洗涤液壶外壁固定设置在洗涤液壶侧壁上。通过高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针上的自攻螺纹进行旋转压紧固定在洗涤液壶上，可以更方便安装和拆卸，并且起到了很好的固定作用。

进一步的，所述高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针端部与洗涤液壶外壁之间设置有橡胶密封圈。通过在高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针端部与洗涤液壶外壁之间设置橡胶密封圈，可以起到很好的密封性能，保证洗涤液壶中的洗涤液不会外泄也保证了外部的液体不会进入洗涤液壶中，同时也方便后续安装盒拆卸，同时如果密封圈损坏，也可以方便更换，更方便使用者使用。

进一步的，所述高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针表面均涂有特氟龙材料层。高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针通过采用特殊的表面处理，如特氟龙处理，让洗涤液不容易在液位钢针上残留；不会因为洗涤液残留导致液位感应的误判。

本实用新型中，所述高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针均为由具有导电防锈功能的材料制成的钢针。

本实用新型与现有技术相比，具有如下有益效果：

1、本实用新型在洗衣机开机检测时，向高液位感应钢针、中液位感应钢针、低液位感应钢针同时或分别通电，当高液位感应钢针、中液位感应钢针、低液位感应钢针与洗涤液接触时并与回路感应钢针接触时才能与其相对应的导线形成回路。当高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针及其相对应的导线都形成回路，则控制器显示为高液位状态；当中液位感应钢针、低液位感应钢针和回路感应钢针及其相对应的导线都形成回路，则控制器显示为中液位状态；当低液位感应钢针和回路感应钢针及其相对应的导线都形成回路，则控制器显示为低液位状态，提醒顾客添加洗涤剂；当所有钢针都不能和回路感应钢针及其相对应的导线形成回路，则显示为无洗涤剂，洗衣机自动停止添加洗涤剂的功能，并发出添加洗涤剂的提示。通过本实用新型可以更有效的得知洗衣机内部洗涤液的实时状态和含量。

2、本实用新型通过设置控制面板，可以随时观测到洗涤液的剩余体积，每个高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针所对应的位置都为一个准确的体积量，当液位达到高液位感应钢针位置时，剩余体积显示为高液位感应钢针所在位置的体积量；当液位达到中液位感应钢针位置时，剩余体积显示为中液位感应钢针所在位置的体积量；当液位达到低液位感应钢针位置时，剩余体积显示为低液位感应钢针所在位置的体积量；当液位达到回路感应钢针位置时，剩余体积显示为回路感应钢针所在位置的体积量。同时，剩余洗涤次数为洗涤液剩余体积除以每次洗涤时投入洗涤液的含量的，即涤次数N＝现有洗涤剂体积V1/V2(单次投放量：可以是最大量、最小量、平均量等。同时通过观察洗涤液的剩余体积可以在洗涤液多的时候洗衣机正常运转，当洗涤液量少的时候，通过控制器控制洗衣机停止添加洗涤液并提醒使用者对洗涤液进行添加。

3、本实用新型通过在高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针端部与洗涤液壶外壁之间设置橡胶密封圈，可以起到很好的密封性能，保证洗涤液壶中的洗涤液不会外泄也保证了外部的液体不会进入洗涤液壶中，同时也方便后续安装盒拆卸，同时如果密封圈损坏，也可以方便更换，更方便使用者使用。通过自攻螺纹进行固定，可以更方便安装和拆卸，并且起到了很好的固定作用。

4、本实用新型通过将回路感应钢针控制在距离洗涤液壶底部为2-10mm时，可以更好的保证洗涤液壶中的洗涤液有一定的余量，确保洗涤液壶中的洗涤液不会完全没有，防止洗衣机无法正常运转。

5、本实用新型中的高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针通过采用特殊的表面处理，如特氟龙处理，让洗涤液不容易在液位钢针上残留；不会因为洗涤液残留导致液位感应的误判。

附图说明

图1为本实用新型的结构示意图；

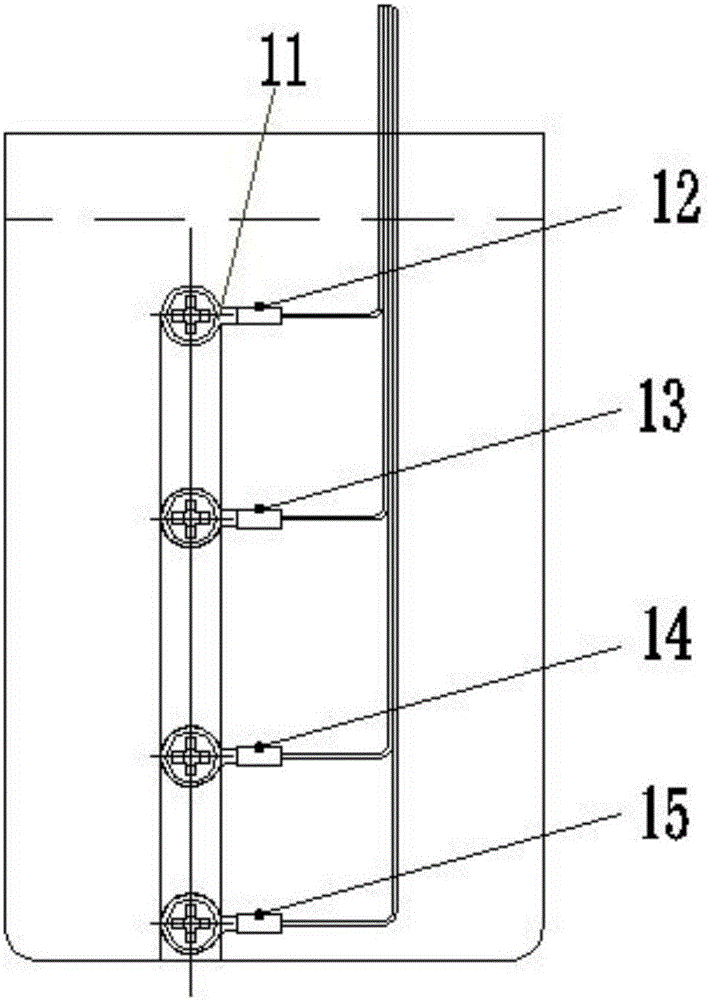

图2为本实用新型的主视图；

图3为本实用新型的控制面板的示意图。

1、洗涤液，2、洗涤液壶，3、底部，4、自攻螺纹，5、回路感应钢针，6、低液位感应钢针，7、侧板，8、中液位感应钢针，9、洗涤液壶外壁，10、高液位感应钢针，11、压接端子，12、高液位感应回路导线，13、中液位感应回路导线，14、低液位感应回路导线，15、感应回路导线。

具体实施方式

下面结合附图对本实用新型作更进一步的说明。

实施例一：如图1和2所示本实用新型包括洗涤液壶2，洗涤液壶2由洗衣液壶外壁和底部3构成，洗涤液壶2内部设置有洗涤液1，洗涤液壶2中部设置有侧板7，侧板7上从上往下分别设置有高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5，所述高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5的末端与洗涤液1接触，所述洗涤液壶外壁9内部从上往下分别设置有高液位感应回路导线12、中液位感应回路导线13、低液位感应回路导线14和感应回路导线15，所述高液位感应回路导线12通过压线端子与高液位感应钢针10连接，中液位感应回路导线13通过压线端子与中液位感应钢针8连接，低液位感应回路导线14通过压线端子与低液位感应钢针6连接，感应回路导线15通过压线端子与回路感应钢针5连接。高液位感应回路导线12、中液位感应回路导线13、低液位感应回路导线14和感应回路导线15的末端与控制器连接。通过将高液位感应回路导线12、中液位感应回路导线13、低液位感应回路导线14和感应回路导线15的末端与控制器连接可以更好的形成回路并通过控制器得知洗涤液壶2内部洗涤液1的具体实时含量并针对其洗涤剂量的多少对洗衣机进行控制，洗涤液1多的时候洗衣机正常运转，当洗涤液1量少的时候，通过控制器控制洗衣机停止添加洗涤液1并提醒使用者对洗涤液1进行添加。

洗衣机开机检测时，向高液位感应钢针10、中液位感应钢针8、低液位感应钢针6同时或分别通电，当高液位感应钢针10、中液位感应钢针8、低液位感应钢针6与洗涤液1接触时并与回路感应钢针5接触时才能与其相对应的导线形成回路。当高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5及其相对应的导线都形成回路，则控制器显示为高液位状态；当中液位感应钢针8、低液位感应钢针6和回路感应钢针5及其相对应的导线都形成回路，则控制器显示为中液位状态；当低液位感应钢针6和回路感应钢针5及其相对应的导线都形成回路，则控制器显示为低液位状态，提醒顾客添加洗涤剂；当所有钢针都不能和回路感应钢针5及其相对应的导线形成回路，则显示为无洗涤剂，洗衣机自动停止添加洗涤剂的功能，并发出添加洗涤剂的提示。通过本实用新型可以更有效的得知洗衣机内部洗涤液1的实时状态和含量。

高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5通过自攻螺纹4压紧并穿过洗涤液壶外壁9固定设置在侧板7上。通过高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5上的自攻螺纹4进行旋转压紧固定在洗涤液壶上，可以更方便安装和拆卸，并且起到了很好的固定作用。

本实用新型还包括具有显示洗涤液剩余体积和剩余洗涤次数功能的控制面板。通过设置控制面板，可以随时观测到洗涤液的剩余体积，每个高液位感应钢针10、中液位感应钢针8和低液位感应钢针6所对应的位置都为一个准确的体积量。如高液位为500ml，中液位为250ml，低液位为150ml。当液位达到高液位感应钢针10位置时，剩余体积显示为高液位感应钢针10所在位置的体积量即500ml；当液位达到中液位感应钢针8位置时，剩余体积显示为中液位感应钢针8所在位置的体积量即250ml；当液位达到低液位感应钢针6位置时，剩余体积显示为低液位感应钢针6所在位置的体积量即150ml。同时，剩余洗涤次数为洗涤液剩余体积除以每次洗涤时投入洗涤液的含量的，即涤次数N＝现有洗涤剂体积V1/V2(单次投放量：可以是最大量、最小量、平均量等。如剩余洗涤液为800ML，根据每次的最大投放量如50ML，计算出可以剩余投放次数为N＝800/50＝16次；同时通过观察洗涤液的剩余体积可以在洗涤液多的时候洗衣机正常运转，当洗涤液量少的时候，通过控制器控制洗衣机停止添加洗涤液并提醒使用者对洗涤液进行添加。

实施例二：本实用新型包括洗涤液壶2，洗涤液壶2由洗衣液壶外壁和底部3构成，洗涤液壶2内部设置有洗涤液1，洗涤液壶2中部设置有侧板7，侧板7上从上往下分别设置有高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5，所述高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5的末端与洗涤液1接触，所述洗涤液壶外壁9内部从上往下分别设置有高液位感应回路导线12、中液位感应回路导线13、低液位感应回路导线14和感应回路导线15，所述高液位感应回路导线12通过压线端子与高液位感应钢针10连接，中液位感应回路导线13通过压线端子与中液位感应钢针8连接，低液位感应回路导线14通过压线端子与低液位感应钢针6连接，感应回路导线15通过压线端子与回路感应钢针5连接。高液位感应回路导线12、中液位感应回路导线13、低液位感应回路导线14和感应回路导线15的末端与控制器连接。通过将高液位感应回路导线12、中液位感应回路导线13、低液位感应回路导线14和感应回路导线15的末端与控制器连接可以更好的形成回路并通过控制器得知洗涤液壶2内部洗涤液1的具体实时含量并针对其洗涤剂量的多少对洗衣机进行控制，洗涤液1多的时候洗衣机正常运转，当洗涤液1量少的时候，通过控制器控制洗衣机停止添加洗涤液1并提醒使用者对洗涤液1进行添加。

洗衣机开机检测时，向高液位感应钢针10、中液位感应钢针8、低液位感应钢针6同时或分别通电，当高液位感应钢针10、中液位感应钢针8、低液位感应钢针6与洗涤液1接触时并与回路感应钢针5接触时才能与其相对应的导线形成回路。当高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5及其相对应的导线都形成回路，则控制器显示为高液位状态；当中液位感应钢针8、低液位感应钢针6和回路感应钢针5及其相对应的导线都形成回路，则控制器显示为中液位状态；当低液位感应钢针6和回路感应钢针5及其相对应的导线都形成回路，则控制器显示为低液位状态，提醒顾客添加洗涤剂；当所有钢针都不能和回路感应钢针5及其相对应的导线形成回路，则显示为无洗涤剂，洗衣机自动停止添加洗涤剂的功能，并发出添加洗涤剂的提示。通过本实用新型可以更有效的得知洗衣机内部洗涤液1的实时状态和含量。

通过高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5上的自攻螺纹4进行旋转压紧固定在洗涤液壶上，可以更方便安装和拆卸，并且起到了很好的固定作用。通过自攻螺纹4进行固定，可以更方便安装和拆卸，并且起到了很好的固定作用。

本实用新型还包括具有显示洗涤液剩余体积和剩余洗涤次数功能的控制面板。通过设置控制面板，可以随时观测到洗涤液的剩余体积，每个高液位感应钢针10、中液位感应钢针8和低液位感应钢针6所对应的位置都为一个准确的体积量。如高液位为500ml，中液位为250ml，低液位为150ml。当液位达到高液位感应钢针10位置时，剩余体积显示为高液位感应钢针10所在位置的体积量即500ml；当液位达到中液位感应钢针8位置时，剩余体积显示为中液位感应钢针8所在位置的体积量即250ml；当液位达到低液位感应钢针6位置时，剩余体积显示为低液位感应钢针6所在位置的体积量即150ml。同时，剩余洗涤次数为洗涤液剩余体积除以每次洗涤时投入洗涤液的含量的，即涤次数N＝现有洗涤剂体积V1/V2(单次投放量：可以是最大量、最小量、平均量等。如剩余洗涤液为800ML，根据每次的最大投放量如50ML，计算出可以剩余投放次数为N＝800/50＝16次；同时通过观察洗涤液的剩余体积可以在洗涤液多的时候洗衣机正常运转，当洗涤液量少的时候，通过控制器控制洗衣机停止添加洗涤液并提醒使用者对洗涤液进行添加。

高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5端部与洗涤液壶外壁9之间设置有橡胶密封圈。通过在高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5端部与洗涤液壶外壁9之间设置橡胶密封圈，可以起到很好的密封性能，保证洗涤液壶2中的洗涤液1不会外泄也保证了外部的液体不会进入洗涤液壶2中，同时也方便后续安装盒拆卸，同时如果密封圈损坏，也可以方便更换，更方便使用者使用。

高液位感应钢针10、中液位感应钢针8、低液位感应钢针6和回路感应钢针5表面均涂有特氟龙材料。高液位感应钢针、中液位感应钢针、低液位感应钢针和回路感应钢针通过采用特殊的表面处理，如特氟龙处理，让洗涤液不容易在液位钢针上残留；不会因为洗涤液残留导致液位感应的误判。

以上所述仅是本实用新型的优选实施方式，应当指出：对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
