可水洗被褥内胆热熔定型设备的制作方法

本实用新型属于纺织加工设备技术领域，特别涉及一种可水洗被褥内胆热熔定型设备。

背景技术：

在诸多纺织厂中，很多纺织品在刚生产出来时，其质量并不是很完好，这些产品不能直接入库和进行销售，需要进行热熔与定型工艺处理，而在进行热熔与定型工艺的处理时，大多都采用热熔设备与定型设备进行加工处理，而在这两个设备中间部位采用竹帘传送的方式来实现热熔设备到定型设备间的传递。

这种结构的设计在生产被褥内胆时因竹帘传送方式占用较大的空间，使得被褥内胆传送时从热熔到定型需要较长的时间，从而使得生产效率低下，同时也造成了一定的生产成本增高等问题。

技术实现要素：

本实用新型的目的是为了解决从热熔到定型过程中采用竹帘传送的方式所造成的生产效率低、占用空间大、成本高的问题，提供一种采用传送辊传送的方式，从而实现从热熔到定型之间快速传送的可水洗被褥内胆热熔定型设备。

为了达到上述目的，本实用新型提供了如下的技术方案：

可水洗被褥内胆热熔定型设备，包括由热熔装置、传送装置、定型装置组成，所述热熔装置由箱体、加热棒、耐高温传送帘组成，加热棒固定安装在耐高温传送帘的上部与中间部，所述传送装置由传送辊、固定架、调节装置、旋转装置组成，所述定型装置由呈上下结构分布的两排压辊、机体组成，其中：传送装置固定安装在热熔装置与定型装置中间位置且固定连接在定型装置上，调节装置与固定架组合连接与传送辊两端连接，传送辊两端装有旋转装置呈一体结构，热熔装置中耐高温传送帘上部的加热棒温度高于下部加热棒的温度，加热棒之间用导线互相连接，定型装置中上排压辊前端部第一个压辊为带齿状。

在热熔装置与定型装置之间采用传送辊传送的传送装置而言，优势在于：有效的简化了热熔到定型工艺之间的传送结构，降低了生产成本，实现了热熔到定型之间的快速传送，提高了生产效率，从而，有效的解决了因竹帘传送带来的占用空间大、传递缓慢等问题。

上述加热棒距离箱体为45-50㎝，距离耐高温传送帘为8-10㎝。

上述两排压辊中上排压辊为逆时针旋转，下排压辊为顺时针旋转。

上述旋转装置与调节装置配合连接。

本实用新型的有益效果在于：传送辊相对结构简单、便于成型，有效的简化了热熔到定型工艺之间的传送结构，缩短了传送路程，从而减少了传送时间，实现了热熔到定型之间的快速传送，大大的提高了生产效率。

附图说明

图1是本实用新型可水洗被褥内胆热熔定型设备结构图；

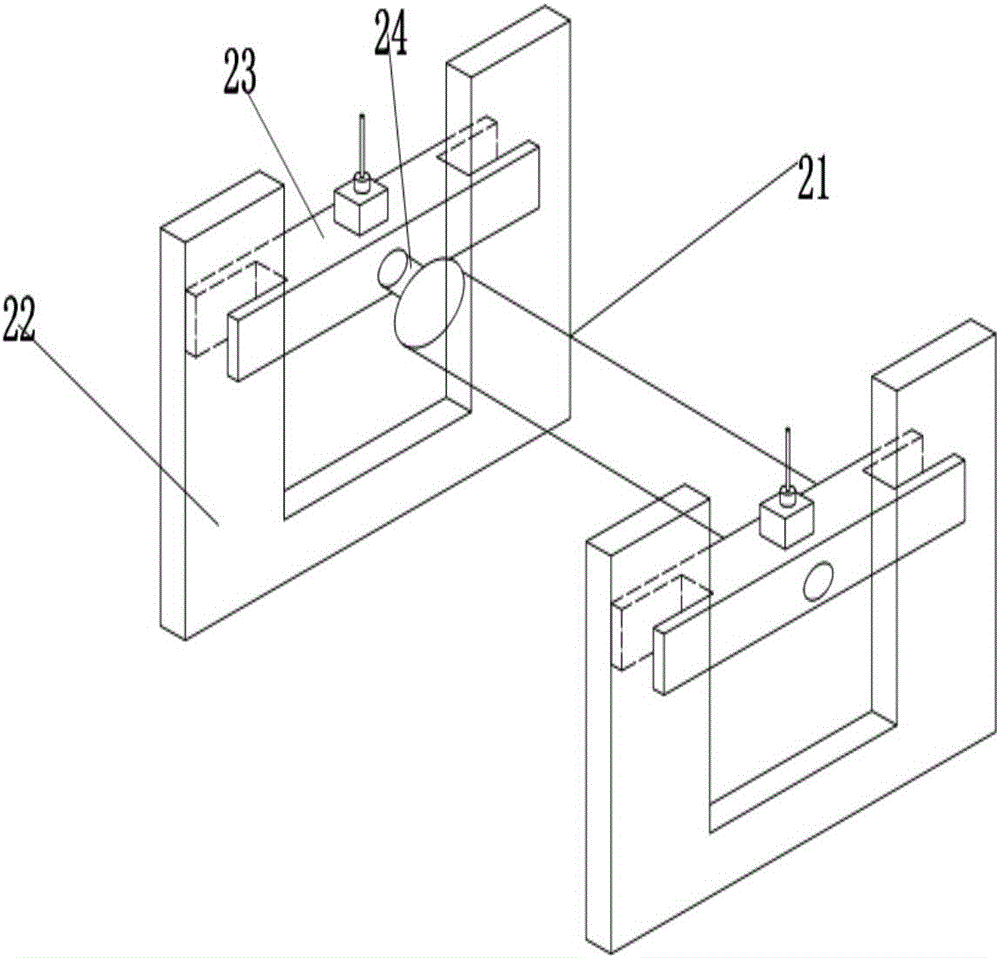

图2是本实用新型可水洗被褥内胆热熔定型设备传送装置结构图；

其中：热熔装置1、传送装置2、定型装置3、箱体11、加热棒12、耐高温传送帘13、传送辊21、固定架22、调节装置23、旋转装置24、压辊31、机体32。

具体实施方式

以下结合附图及实施例对本实用新型进行详细说明：

如图所示，可水洗被褥内胆热熔定型设备，包括热熔装置1、传送装置2、定型装置3、箱体11、加热棒12、耐高温传送帘13、传送辊21、固定架22、调节装置23、旋转装置24、压辊31、机体32组成。所述热熔装置1由箱体11、加热棒12、耐高温传送帘13组成，加热棒12固定安装在传送竹帘13的上部与中间部，所述传送装置2由传送辊21、固定架22、调节装置23、旋转装置24组成，所述定型装置3由呈上下结构分布的两排压辊31、机体32组成，其中：传送装置2固定安装在热熔装置1与定型装置3中间位置且固定连接在定型装置3上，调节装置23与固定架22组合连接与传送辊21两端连接，传送辊21两端装有旋转装置24呈一体结构，热熔装置1中耐高温传送帘13上部的加热棒12温度高于下部加热棒12的温度，加热棒12之间用电阻丝互相连接，定型装置3中上排压辊31前端部第一个压辊31为带齿状。

所述加热棒12距离箱体11为45-50㎝，距离耐高温传送帘13为8-10㎝。

所述两排压辊31中上排压辊31为逆时针旋转，下排压辊31为顺时针旋转。

所述旋转装置24与调节装置23配合连接。

实施例1：本实用新型可水洗被褥内胆热熔定型设备，被褥内胆在热熔装置进行加热处理后通过传送装置传送到定型装置进行处理，最终形成成品进行装套即可。

实施例2：本实用新型可水洗被褥内胆热熔定型设备，传送装置为辊轴，两端头装有旋转装置与固定架连接，固定架上装有定位调节装置来调节辊轴的位置，通过外部电机带动辊轴做旋转运动。

本实用新型与之前的可水洗被褥内胆热熔定型设备相比结构简单，有效的解决了现有技术的不足之处，原来的可水洗被褥内胆热熔定型设备采用竹帘传送的方式将被褥内胆从热熔装置中传送到定型装置，竹帘传送往往会需要两个转轴以及一定长度的竹帘，这种方式使得被褥内胆从热熔装置到定型装置需要较长时间，影响了生产效率，而且传送结构也较为复杂，导致产品生产效率缓慢、生产成本较高、空间占用面积大的问题，而本实用新型中的可水洗被褥内胆热熔定型设备采用的是辊轴传送的方式，在热熔装置与定型装置之间装有一个传动装置，传动装置上装有传送辊，通过外部电机带动辊轴旋转，将被褥内胆从热熔装置传送至定型装置，这样能够大大的缩减了被褥内胆从热熔装置传送至定型装置的传送时间，因此，避免因竹帘传送的方式带来的问题，从而有效的解决了被褥内胆传送时间长、传送装置占用空间大、被褥生产成本高等问题。
