一种弹力珠片纱的压平装置的制作方法

本实用新型涉及一种压平装置，具体为一种弹力珠片纱的压平装置。

背景技术：

在舞台上，我们经常可以看到弹力珠片纱制作的舞台服装，这些服装在灯光下显得十分耀眼，但是，弹力珠片纱在生产的过程中，需要对它进行压平，在压平过程中要十分注意压板对弹力珠片纱进行压平时，要避免压板对弹力珠片纱造成损伤。

因此，需要设计一种弹力珠片纱的压平装置来解决此类问题。

技术实现要素：

本实用新型的目的在于提供一种弹力珠片纱的压平装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种弹力珠片纱的压平装置，包括工作台、立板、横板、通槽、第一滑轨、第一液压缸、第一伸缩杆、第二液压缸、第一滑块、第二伸缩杆、压板、防护层、长条形凹槽、第二滑轨、第二滑块、第三伸缩杆、固定板和控制箱，所述工作台的一侧设有所述立板，所述立板的一端设有所述横板，所述横板的中部设有所述通槽，所述横板的两侧设有所述第一滑轨，所述横板的一侧设有所述第一液压缸，所述第一滑轨上设有所述第一滑块，所述第一滑块连接有所述第二液压缸，所述第一液压缸与所述第二液压缸之间通过所述第一伸缩杆连接，所述第二液压缸的底部连接有所述第二伸缩杆，所述第二伸缩杆的一端设有所述压板，所述压板的底部设有所述防护层。

进一步的，所述工作台的两侧均设有所述长条形凹槽，所述长条形凹槽内设有所述第二滑轨，所述第二滑轨上设有所述第二滑块，所述第二滑块上连接有所述第三伸缩杆，两个所述第三伸缩杆之间连接有所述固定板，所述工作台的一侧安装有所述控制箱。

进一步的，所述控制箱电性连接所述第一液压缸和所述第二液压缸。

进一步的，所述防护层是一种软质棉布构件。

进一步的，所述压板与所述第二伸缩杆的一端固定连接。

与现有技术相比，本实用新型的有益效果是：该种弹力珠片纱的压平装置，可利用控制箱控制第二液压缸通过第一伸缩杆带动第一液压缸的移动，来带动压板的移动，实现对弹力珠片纱的彻底压平，压板的底部设有防护层，为了避免压板与弹力珠片纱之间摩擦产生划痕，工作台上设有固定板，对面料进行固定，从而提高了工作效率。

附图说明

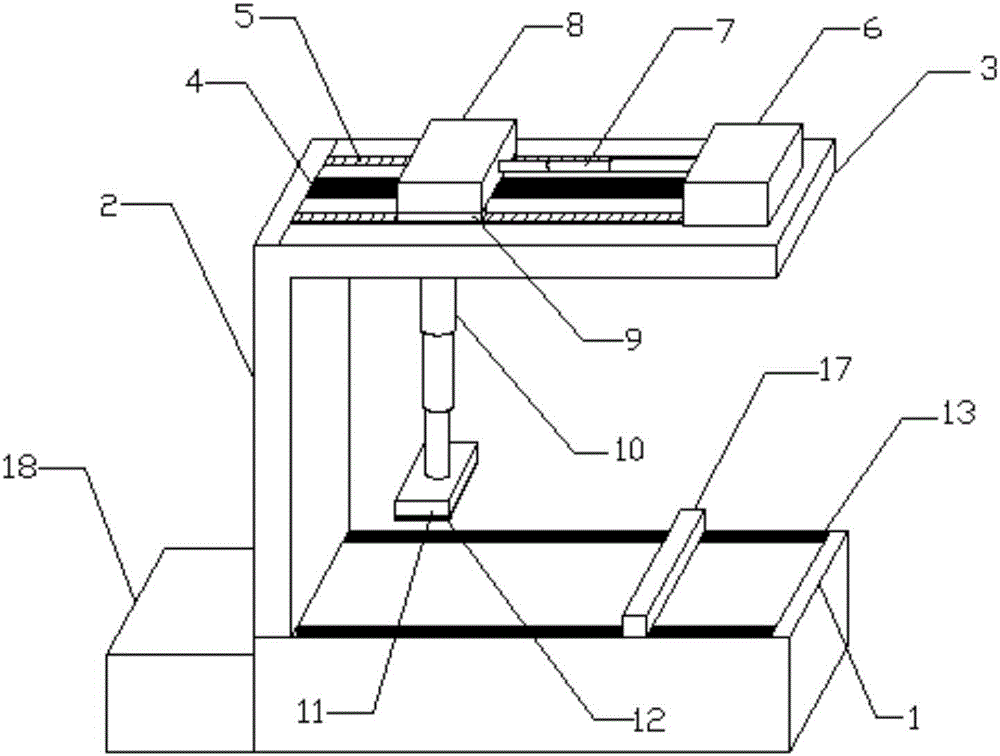

图1是本实用新型的整体结构示意图；

图2是本实用新型的局部结构示意图；

附图标记中：1、工作台；2、立板；3、横板；4、通槽；5、第一滑轨；6、第一液压缸；7、第一伸缩杆；8、第二液压缸；9、第一滑块；10、第二伸缩杆；11、压板；12、防护层；13、长条形凹槽；14、第二滑轨；15、第二滑块；16、第三伸缩杆；17、固定板；18、控制箱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种弹力珠片纱的压平装置，包括工作台1、立板2、横板3、通槽4、第一滑轨5、第一液压缸6、第一伸缩杆7、第二液压缸8、第一滑块9、第二伸缩杆10、压板11、防护层12、长条形凹槽13、第二滑轨14、第二滑块15、第三伸缩杆16、固定板17和控制箱18，工作台1的一侧设有立板2，立板2的一端设有横板3，横板3的中部设有通槽4，横板3的两侧设有第一滑轨5，横板3的一侧设有第一液压缸6，第一滑轨5上设有第一滑块9，第一滑块9连接有第二液压缸8，第一液压缸6与第二液压缸8之间通过第一伸缩杆7连接，第二液压缸8的底部连接有第二伸缩杆10，第二伸缩杆10的一端设有压板11，压板11的底部设有防护层12。

进一步的，工作台1的两侧均设有长条形凹槽13，长条形凹槽13内设有第二滑轨14，第二滑轨14上设有第二滑块15，第二滑块15上连接有第三伸缩杆16，两个第三伸缩杆16之间连接有固定板17，工作台1的一侧安装有控制箱18。

进一步的，控制箱18电性连接第一液压缸6和第二液压缸8。

进一步的，防护层12是一种软质棉布构件，防止压板11对弹力珠片纱造成磨损。

进一步的，压板11与第二伸缩杆10的一端固定连接。

工作原理：工作时，首先把需要压平的弹力珠片纱放在工作台1上，然后利用控制箱18控制第一液压缸6驱动，第一液压缸6通过第一伸缩杆7拉动第二液压缸8底部第一滑块9在第一滑轨5上移动，从而带动第二液压缸8底部的压板11移动，第二液压缸8通过第二伸缩杆10连接压板11，可以自由伸缩，来调节其高度，压板11的底部设有防护层12，避免压板11对弹力珠片纱产生划痕，工作台1的两侧设有长条形凹槽13，长条形凹槽13内设有第二滑轨14，第二滑轨14上设有第二滑块15，第二滑块15通过第二伸缩杆10连接有固定板17，利用固定板17对弹力珠片纱面料进行固定，防止在压板11对弹力珠片纱压平过程中，弹力珠片纱容易移动。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
