衣物处理液自动添加装置及应用其的洗衣机的制作方法

本发明涉及家用电器技术领域，特别是涉及一种衣物处理液自动添加装置及应用其的洗衣机。

背景技术：

热泵洗干一体洗衣机同时具备衣物洗涤和烘干功能。热泵洗干一体洗衣机除了具有普通洗衣机的框架组件、滚筒组件、悬挂系统、水路组件，另外还具有普通洗衣机没有的热泵系统，该热泵系统用来实现洗衣机的衣物烘干功能。对于热泵洗干一体洗衣机，由于机体内组件系统较多，使得各组件系统间排布放置形式尤为重要，既要满足各组件互不干涉发生碰撞，又要保证内部结构紧凑，使整机体积缩小节省占用空间。

现有没有热泵系统的普通洗衣机的衣物处理液自动添加装置一般采用抽屉式添加及进水，衣物处理液自动添加装置放在洗衣机滚筒上方的前门板处，用户在使用时抽拉进水盒放置洗涤剂，并通过泵送装置实现自动添加。其中，衣物处理液自动添加装置包括储液盒、泵和水盒。泵的进液口通过软管连通储液盒内部，泵的出液口通过软管连通水盒内部，为了防止软管脱落，软管的连接处还夹持有管夹。此类衣物处理液自动添加装置的布置方式占用了洗衣机前后方向上较大的空间，若应用在热泵洗干一体洗衣机上则会使整机体积随之增大。

技术实现要素：

有鉴于此，本发明提供一种衣物处理液自动添加装置及应用其的洗衣机，主要目的在于解决现有衣物处理液自动添加装置的结构不够紧凑的技术问题。

为达到上述目的，本发明主要提供如下技术方案：

一方面，本发明的实施例提供一种衣物处理液自动添加装置，包括水盒、用于存储衣物处理液的储液盒、以及用于将所述储液盒内的衣物处理液传送至所述水盒的压缩装置；

所述压缩装置具有进液头和出液头；

其中，所述进液头直接与所述储液盒连接、且与所述储液盒内部连通，以抽吸所述储液盒内的衣物处理液；和/或，所述出液头直接与所述水盒连接、且与所述水盒内部连通，以将抽吸的衣物处理液输入所述水盒。

本发明的目的及解决其技术问题还可采用以下技术措施进一步实现。

在前述的衣物处理液自动添加装置中，可选的，所述进液头通过插入所述储液盒内部的方式与所述储液盒内部连通。

在前述的衣物处理液自动添加装置中，可选的，所述进液头包括第一管，所述第一管插入所述储液盒内，所述第一管用于抽吸所述储液盒内的衣物处理液。

在前述的衣物处理液自动添加装置中，可选的，所述储液盒内具有至少两个分隔开的储液腔，所述压缩装置与所述储液腔的数量相等；

其中，各压缩装置的进液头一一对应地与各储液腔连接，以抽吸相应储液腔内的衣物处理液。

在前述的衣物处理液自动添加装置中，可选的，所述储液盒具有储液盒盖，所述储液盒盖上设有添加口；所述添加口的数量与所述储液腔的数量相等、且一一对应；

和/或，所述储液腔的数量为三个，且分别为洗涤剂腔、柔顺剂腔和消毒剂腔。

在前述的衣物处理液自动添加装置中，可选的，所述出液头通过插入所述水盒内部的方式与所述水盒内部连通。

在前述的衣物处理液自动添加装置中，可选的，

所述出液头包括第二管，所述第二管插入所述水盒内，所述第二管用于将抽吸的衣物处理液输入所述水盒。

在前述的衣物处理液自动添加装置中，可选的，所述进液头设置在所述压缩装置的一侧，所述出液头设置在所述压缩装置的与所述进液头相背的一侧，所述进液头的进液口和所述出液头的出液口两者的中心线重合；

和/或，所述压缩装置为齿轮泵。

在前述的衣物处理液自动添加装置中，可选的，还包括用于向所述水盒内喷水的喷头。

在前述的衣物处理液自动添加装置中，可选的，所述水盒具有水盒盖，所述水盒盖上设有进水口；

所述喷头设置在所述水盒内，所述喷头的入水口与所述进水口连接。

另一方面，本发明的实施例还提供一种洗衣机，其包括上述任一种所述的衣物处理液自动添加装置。

在前述的洗衣机中，可选的，所述洗衣机具有顶盖板，所述顶盖板上设有安装孔；

所述洗衣机还包括装饰板，所述装饰板安装在所述安装孔内，所述装饰板上设有连通所述储液盒内部的注液口。

在前述的洗衣机中，可选的，当储液盒具有储液盒盖、且储液盒盖上设有至少两个添加口时，所述注液口与所述添加口的数量相等，所述储液盒盖位于所述注液口的下方、且各所述添加口与所述注液口一一对应配合，使从所述注液口注入的衣物处理液能在重力作用下流入到所述添加口内。

在前述的洗衣机中，可选的，所述洗衣机还包括装饰顶盖，所述装饰顶盖可转动地设置在所述安装孔处，以相对所述装饰顶盖打开和闭合；

和/或，所述洗衣机还包括翻盖，所述翻盖可转动地设置在所述注液口处，以打开和闭合所述注液口。

在前述的洗衣机中，可选的，所述洗衣机的顶部具有横梁，所述衣物处理液自动添加装置固定在所述横梁上；所述洗衣机具有侧板，所述水盒、所述压缩装置以及所述储液盒依次向着远离所述侧板的方向设置；

和/或，所述洗衣机还包括用于烘干衣物的热泵系统，所述热泵系统设置在所述洗衣机的上部。

借由上述技术方案，本发明衣物处理液自动添加装置及应用其的洗衣机至少具有以下有益效果：

在本发明提供的技术方案中，由于压缩装置的进液头直接与储液盒连接、且连通储液盒内部，出液头也是直接与水盒连接、且连通水盒内部，相对于现有技术本发明的技术方案省略了软管及管夹的使用，从而节省了空间，提高了空间利用率，使本发明衣物处理液自动添加装置的结构更加紧凑，体积较小。

另外，由于省略了软管及管夹的使用，使得本发明衣物处理液自动添加装置的零部件的数量较少，从而节省了耗材的使用，并且装配耗时也较少。

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。

附图说明

图1是本发明的一实施例提供的一种衣物处理液自动添加装置的结构示意图；

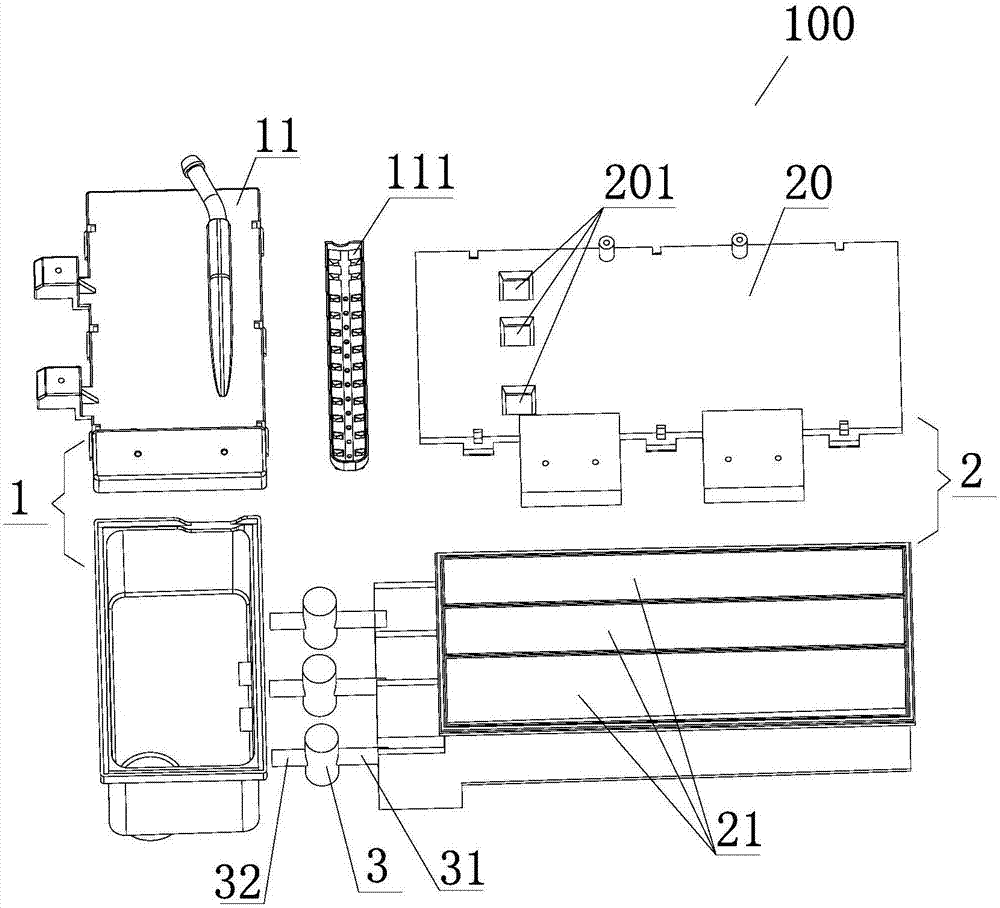

图2是本发明的一实施例提供的一种衣物处理液自动添加装置的分解结构示意图；

图3是本发明的一实施例提供的一种洗衣机的结构示意图；

图4是本发明的一实施例提供的一种洗衣机隐藏顶盖板的结构示意图。

具体实施方式

为更进一步阐述本发明为达成预定发明目的所采取的技术手段及功效，以下结合附图及较佳实施例，对依据本发明申请的具体实施方式、结构、特征及其功效，详细说明如后。在下述说明中，不同的“一实施例”或“实施例”指的不一定是同一实施例。此外，一或多个实施例中的特定特征、结构、或特点可由任何合适形式组合。

如图1和图2所示，本发明的一个实施例提出的一种衣物处理液自动添加装置100，包括水盒1、储液盒2以及压缩装置3。储液盒2用于存储衣物处理液，比如存储洗涤剂、柔顺剂、消毒剂等。压缩装置3用于将储液盒2内的衣物处理液传送至水盒1，压缩装置3可以为泵等。压缩装置3具有进液头31和出液头32。其中，进液头31直接与储液盒2连接、且与储液盒2内部连通，以抽吸储液盒2内的衣物处理液。和/或，出液头32直接与水盒1连接、且与水盒1内部连通，以将抽吸的衣物处理液输入水盒1。

其中，上述的“进液头31直接与储液盒2连接”是指：进液头31与储液盒2之间没有其它如管道等输送部件，储液盒2内的衣物处理液直接从储液盒2进入进液头31。这里需要说明的是：虽然进液头31与储液盒2之间没有其它的管道等输送部件，但是两者之间可以具有为了防止泄露的密封结构比如密封圈等，或者两者之间可以具有仅为了方便装配的其它结构等，如此也算作进液头31直接与储液盒2连接。

同样的，上述的“出液头32直接与水盒1连接”是指：出液头32与水盒1之间没有其它如管道等输送部件，出液头32直接将衣物处理液输入水盒1内。这里需要说明的是：虽然出液头32与水盒1之间没有其它的管道等输送部件，但是两者之间可以具有为了防止泄露的密封结构比如密封圈等，或者两者之间可以具有仅为了方便装配的其它结构等，如此也算作出液头32直接与水盒1连接。

在上述提供的技术方案中，由于压缩装置3的进液头31直接与储液盒2连接、且连通储液盒2内部，出液头32也是直接与水盒1连接、且连通水盒1内部，相对于现有技术本发明的技术方案省略了软管及管夹的使用，从而节省了空间，提高了空间利用率，使本发明衣物处理液自动添加装置100的结构更加紧凑，体积较小。

另外，由于省略了软管及管夹的使用，使得本发明衣物处理液自动添加装置100的零部件的数量较少，从而节省了耗材的使用，并且装配耗时也较少。

上述的进液头31可以通过插入储液盒2内部的方式直接与储液盒2内部连通，也可以通过法兰或焊接等方式直接与储液盒2连接、且连通储液盒2内部。其具体的实施方式可以根据用户的实际需求设置。

下面以进液头31通过插入储液盒2内部的方式与储液盒2内部连通具体举例说明。进液头31可以包括第一管(例如：第一硬质管)。第一硬质管插入储液盒2内，第一硬质管用于抽吸储液盒2内的衣物处理液。其中，本示例中的“硬质管”主要是相对“软管”来说的，第一硬质管可以为钢管、铜管、合金管等。

上述的进液头31可以一体成型在压缩装置3上，以进一步减少零部件的数量，提高装配效率。

进一步的，如图1和图2所示，前述的储液盒2内具有至少两个分隔开的储液腔21，比如可以通过隔板等分隔储液腔21。前述的压缩装置3与储液腔21的数量相等。其中，各压缩装置3的进液头31一一对应地与各储液腔21连接，以抽吸相应储液腔21内的衣物处理液。优选的，上述储液腔21的数量为三个，且分别为洗涤剂腔、柔顺剂腔和消毒剂腔。

进一步的，如图2所示，前述的储液盒2具有储液盒盖20。储液盒盖20上设有添加口201。添加口201的数量与前述储液腔21的数量相等、且一一对应。在本示例中，可以通过添加口201向相应的储液腔21内添加衣物处理液，并且储液盒盖20还具有防护功能，能够防止杂物等进入储液盒2内污染衣物处理液。

上述的出液头32可以通过插入水盒1内部的方式直接与水盒1内部连通，也可以通过法兰或焊接等方式直接与水盒1连接、且连通水盒1内部。其具体的实施方式可以根据用户的实际需求设置。

下面以出液头32通过插入水盒1内部的方式与水盒1内部连通具体举例说明。出液头32可以包括第二管(例如：第二硬质管)。第二硬质管插入水盒1内，第二硬质管用于将抽吸的衣物处理液输入水盒1。同样的，本示例中的“硬质管”也主要是相对“软管”来说的，第二硬质管可以为钢管、铜管、合金管等。

上述的出液头32可以一体成型在压缩装置3上，以进一步减少零部件的数量，提高装配效率。

如图1所示，进液头31可以设置在压缩装置3的一侧，出液头32设置在压缩装置3的与进液头31相背的一侧。进液头31的进液口和出液头32的出液口两者的中心线重合。这种直线的排布方式可以缩短水盒1和储液盒2之间的距离，如此可以进一步缩小本发明衣物处理液自动添加装置100的体积，使其结构更加紧凑。

这里需要说明的是：前述的压缩装置3可以为齿轮泵等，具体可以根据用户的实际需求设置。

如图2所示，本发明的衣物处理液自动添加装置100还可以包括喷头111，该喷头111用于向水盒1内喷水，使水与传送至水盒1内的衣物处理液充分的混合，以稀释衣物处理液，形成适合洗涤衣物的洗涤水。

进一步的，如图2所示，上述的水盒1具有水盒盖11，水盒盖11上设有进水口。上述的喷头111设置在水盒1内，喷头111的入水口与进水口连接。

如图3和图4所示，本发明的实施例还提供一种洗衣机200，其包括上述任一示例所述的衣物处理液自动添加装置100。其中，本发明提供的洗衣机200由于设置上述衣物处理液自动添加装置100的缘故，因此也具有体积较小的优点。

进一步的，如图3所示，本发明的洗衣机200具有顶盖板4，顶盖板4上设有安装孔。洗衣机200还包括装饰板5，装饰板5安装在上述的安装孔内。装饰板5上设有连通储液盒2内部的注液口51，以使用户能通过该注液口51向储液盒2内添加衣物处理液。

在上述储液盒2具有储液盒盖20、且储液盒盖20上设有至少两个添加口201的示例中，注液口51与添加口201的数量相等。如图4所示，储液盒盖20位于注液口51的下方、且各添加口201与注液口51一一对应配合，使从注液口51注入的衣物处理液能在重力作用下流入到添加口201内，如此可以节省管道部件的使用，提高空间的利用率，使本发明洗衣机200的结构更加紧凑，并且也降低了零部件的使用成本。

进一步的，如图3和图4所示，本发明的洗衣机200还可以包括装饰顶盖6，装饰顶盖6可转动地设置在安装孔处，以相对装饰顶盖6打开和闭合。装饰顶盖6相对装饰顶盖6闭合时，可以使洗衣机200的外观看起来更加简洁，从而达到美观效果。

如图3和图4所示，本发明的洗衣机200还可以包括翻盖7，翻盖7可转动地设置在注液口51处，以打开和闭合注液口51，如此可以防止杂物等落入储液盒2内污染衣物处理液。

这里需要说明的是：当同时包括翻盖7和装饰顶盖6时，只有翻盖7盖上后，装饰顶盖6才可以闭合，并且装饰顶盖6在闭合时将翻盖7隐藏在洗衣机200的内部。同样的，只有装饰顶盖6打开时，翻盖7才可以打开。

在一个具体的应用示例中，如图4所示，本发明洗衣机200的顶部具有横梁91，前述的衣物处理液自动添加装置100固定在该横梁91上。具体的，洗衣机200的顶部具有中间横梁、左横梁和前横梁。衣物处理液自动添加装置100通过螺钉等固定在该三个横梁上。

如图4所示，本发明的洗衣机200还具有侧板8，水盒1、压缩装置3以及储液盒2依次向着远离侧板8的方向设置。优选的，该侧板8为左侧板，换句话说：水盒1、压缩装置3以及储液盒2三者依次从左至右排布。此顶部左右方向的布置形式结构紧凑，避免了衣物处理液自动添加装置100与各系统干涉，整机体积小。此顶部左右方向的布置形式使用零部件数量少，整个衣物处理液自动添加装置100制造耗材和装配耗时少。

如图4所示，本发明的洗衣机200还可以包括热泵系统92，热泵系统92用于烘干衣物。其中，热泵系统92设置在洗衣机200的上部。

下面介绍一下本发明的工作原理和优选实施例。

如图3和图4所示，本发明的洗衣机200包括热泵系统92和衣物处理液自动添加装置100。热泵系统92布置在洗衣机200的上部、且占据较大空间。衣物处理液自动添加装置100布置在顶部左右方向，将模块化的衣物处理液自动添加装置100固定在中间横梁、左横梁及前横梁上，采用自攻螺钉紧固。其中，衣物处理液自动添加装置100的压缩装置3的进液头31和出液头32采用直接插入储液盒2及水盒1的方式，去除了软管和管夹，从而合并了空间，提高了空间利用率，使得衣物处理液自动添加装置100的结构紧凑。并且由于省去了软管和管夹等零部件，从而使用的零部件数量少，使得衣物处理液自动添加装置100的制造耗材和装配耗时少。

洗衣机200具有顶盖板4、装饰板5和装饰顶盖6。顶盖板4上具有安装孔，装饰板5用螺钉固定在顶盖板4的安装孔内。装饰顶盖6可相对装饰板5转动，以相对装饰板5打开和闭合。装饰板5上设有三个注液口51。每个注液口51处设有一个翻盖7。翻盖7可转动地安装在装饰板5上，以打开和闭合注液口51。其中，翻盖7和装饰顶盖6都采用转轴安装配合，翻盖7和装饰顶盖6可绕转轴翻转闭合和打开。储液盒2内设置有三个储液腔21，分别用来放置洗涤剂、柔顺剂和消毒剂。储液盒2具有储液盒盖20，储液盒2与储液盒盖20通过卡扣连接。储液盒盖20上设置有三个添加口201，每个添加口201与储液腔21和注液口51一一对应。储液盒2的侧面开设三个通孔。水盒1的侧面也开设三个通孔。压缩装置3为齿轮泵，齿轮泵的数量为三个。每个齿轮泵的进液头31连接储液盒2上的一个通孔、且出液头32连接水盒1上的一个通孔。水盒1具有水盒盖11。水盒1与水盒盖11通过卡扣连接。水盒盖11的上方设置有一个进水口，水盒盖11的下方采用卡扣固定安装有喷头111。

前述的压缩装置3为齿轮泵，齿轮泵的两侧有进液头31和出液头32，进液头31的进液口和出液头32的出液口两者的中心线重合，换句话说：进液头31的进液口和出液头32的出液口两者在一条直线上。齿轮泵的的数量为三个，分别用来传送添加洗涤剂、柔顺剂、消毒剂。进液头31直接插入储液盒2上的通孔内、且进液头31与该通孔密封连接。出液头32直接插入水盒1上的通孔内、且出液头32与该通孔也密封连接。

洗衣机200在运行，通过系统计算出所需衣物处理液的剂量，由齿轮泵将洗涤剂、柔顺剂、消毒剂按需添加到水盒1内，同时进水，水流通过喷头111流出均匀高压水，以充分稀释衣物处理液，稀释后的洗涤水流入滚筒内清洗衣物。

这里需要说明的是：在不冲突的情况下，本领域的技术人员可以根据实际情况将上述各示例中相关的技术特征相互组合，以达到相应的技术效果，具体对于各种组合情况在此不一一赘述。

以上所述，仅是本发明的较佳实施例而已，并非对本发明作任何形式上的限制，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本发明技术方案的范围内。
