一种服装生产用节能型布料风干装置的制作方法

本发明涉及一种服装生产用布料风干装置，尤其涉及一种服装生产用节能型布料风干装置。

背景技术：

服装，指的是衣服鞋包玩具饰品等的总称，多指衣服。服装在人类社会发展的早期就已出现，古代人把身边能找到的各种材料做成粗陋的“衣服”用以护身。人类最初的衣服是用兽皮制成的，包裹身体的最早“织物”用麻类纤维和草制等成。

布料水洗过后，需要进行干燥，目前一般是采用自然干燥和机器干燥的方式，自然干燥的方式布料的干燥速度慢、而现有的干燥机器需要消耗较多的电能、如此会提高布料的干燥成本，因此亟需研发一种能够提高布料的干燥速度、能够节约能源、能够降低布料的干燥成本的服装生产用节能型布料风干装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服自然干燥的方式布料的干燥速度慢、而现有的干燥机器需要消耗较多的电能、如此会提高布料的干燥成本的缺点，本发明要解决的技术问题是提供一种能够提高布料的干燥速度、能够节约能源、能够降低布料的干燥成本的服装生产用节能型布料风干装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种服装生产用节能型布料风干装置，包括有底座、n形板、太阳能板、蓄电池、固定装置和第一风干装置，底座的顶部设有n形板，n形板的顶部设有太阳能板，n形板内的右侧中部设有蓄电池，蓄电池与太阳能板之间有电路连接，n形板内侧顶部的左右两侧从前至后都均匀间隔的设有多个固定装置，固定装置与蓄电池之间有电路连接，n形板内侧顶部的中间设有第一风干装置，第一风干装置与蓄电池之间也有电路连接。

优选地，固定装置包括有滑轨、滑块、夹块、第一弹簧、电动轮和拉绳，滑轨的顶部通过螺栓与n形板的内侧顶部连接，滑轨上设有两个与其滑动配合的滑块，两个滑块前后对称，后侧滑块通过螺栓固定在滑轨上，滑块的内侧面通过螺栓连接有夹块，前后两个滑块之间连接有第一弹簧，第一弹簧位于滑轨内，后侧滑块的前侧面通过螺栓安装有电动轮，电动轮与蓄电池之间有电路连接，电动轮上绕有拉绳，拉绳的末端与前侧滑块的后侧面连接。

优选地，第一风干装置包括有第一电机、第一皮带轮、第一轴承座、第一转轴、第二皮带轮、平皮带和第一旋转叶片，第一电机通过螺栓安装在n形板的内侧顶部，第一电机与蓄电池之间有电路连接，第一电机的输出轴通过联轴器连接有第一皮带轮，第一电机左侧的n形板内侧顶部通过螺栓安装有第一轴承座，第一轴承座上的轴承通过过盈连接的方式连接有第一转轴，第一转轴的外围通过平键连接的方式连接有第二皮带轮，第二皮带轮和第一皮带轮之间连接有平皮带，第一转轴的底部安装有第一旋转叶片。

优选地，还包括有第二风干装置，n形板内的底座顶部设有第二风干装置，第二风干装置包括有第二电机、第一齿轮、第二轴承座、第二齿轮和第二旋转叶片，第二电机通过螺栓安装在底座的顶部，第二电机与蓄电池之间有电路连接，第二电机的输出轴通过联轴器连接有第一齿轮，第二电机左右两侧的底座顶部均通过螺栓安装有第二轴承座，第二轴承座上的轴承通过过盈连接的方式连接有第二转轴，第二转轴的下部外围通过平键连接的方式连接有第二齿轮，第二齿轮与第一齿轮啮合，第二转轴的顶部安装有第二旋转叶片。

优选地，还包括有第二弹簧和橡胶块，前侧夹块的后侧面和后侧夹块的前侧面均连接有两个第二弹簧，两个第二弹簧左右对称，第二弹簧的末端连接有橡胶块。

优选地，n形板的底部通过螺栓连接的方式与底座的顶部连接，n形板的制作材料为q235钢。

工作原理：将本发明放置在太阳下，太阳能板不断的吸收太阳能并转化为电能存入蓄电池内，蓄电池能够源源不断的为固定装置和第一风干装置提供电能。人工将布料的一端放置在左侧的固定装置上，再将布料的另一端放置在右侧的固定装置上，然后启动固定装置将布料夹住固定，随后关闭固定装置，然后再人工启动第一风干装置对布料进行干燥。布料干燥后关闭第一风干装置，随后再动固定装置将布料松开，然后关闭固定装置，最后将布料取下即可。如此本发明通过第一风干装置能够使布料快速干燥，并通过太阳能板和蓄电池能够源源不断的为第一风干装置提供电能，因此本发明能够提高布料的干燥速度、能够节约能源、能够降低布料的干燥成本。

因为固定装置包括有滑轨、滑块、夹块、第一弹簧、电动轮和拉绳，滑轨的顶部通过螺栓与n形板的内侧顶部连接，滑轨上设有两个与其滑动配合的滑块，两个滑块前后对称，后侧滑块通过螺栓固定在滑轨上，滑块的内侧面通过螺栓连接有夹块，前后两个滑块之间连接有第一弹簧，第一弹簧位于滑轨内，后侧滑块的前侧面通过螺栓安装有电动轮，电动轮与蓄电池之间有电路连接，电动轮上绕有拉绳，拉绳的末端与前侧滑块的后侧面连接。所以人工将布料的一端放置在左侧的两个夹块之间，再将布料的另一端放置在右侧的两个夹块之间，然后启动电动轮收回拉绳，使前侧的夹块向后移动与后侧的夹块配合将布料夹住固定，第一弹簧随之压缩，布料住固定后将电动轮关闭。当要将布料取下时，启动电动轮放出拉绳，第一弹簧随之反弹使前侧的夹块向前移动复位将夹块松开，前侧的夹块复位后关闭电动轮即可。

因为第一风干装置包括有第一电机、第一皮带轮、第一轴承座、第一转轴、第二皮带轮、平皮带和第一旋转叶片，第一电机通过螺栓安装在n形板的内侧顶部，第一电机与蓄电池之间有电路连接，第一电机的输出轴通过联轴器连接有第一皮带轮，第一电机左侧的n形板内侧顶部通过螺栓安装有第一轴承座，第一轴承座上的轴承通过过盈连接的方式连接有第一转轴，第一转轴的外围通过平键连接的方式连接有第二皮带轮，第二皮带轮和第一皮带轮之间连接有平皮带，第一转轴的底部安装有第一旋转叶片。所以人工启动第一电机使第一皮带轮转动，第一皮带轮转动通过平皮带使第二皮带轮转动，第二皮带轮转动第一转轴随之转动，第一转轴转动第一旋转叶片随之转动，第一旋转叶片随之转动能够使布料快速干燥。布料干燥后关闭第一电机即可。

因为还包括有第二风干装置，n形板内的底座顶部设有第二风干装置，第二风干装置包括有第二电机、第一齿轮、第二轴承座、第二转轴、第二齿轮和第二旋转叶片，第二电机通过螺栓安装在底座的顶部，第二电机与蓄电池之间有电路连接，第二电机的输出轴通过联轴器连接有第一齿轮，第二电机左右两侧的底座顶部均通过螺栓安装有第二轴承座，第二轴承座上的轴承通过过盈连接的方式连接有第二转轴，第二转轴的下部外围通过平键连接的方式连接有第二齿轮，第二齿轮与第一齿轮啮合，第二转轴的顶部安装有第二旋转叶片。所以人工启动第二电机使第一齿轮转动，第一齿轮转动使第二齿轮转动，第二齿轮转动第二转轴随之转动，第二转轴转动第二旋转叶片随之转动，如此能够进一步的提高布料的干燥速度。布料干燥后关闭第二电机即可。

因为还包括有第二弹簧和橡胶块，前侧夹块的后侧面和后侧夹块的前侧面均连接有两个第二弹簧，两个第二弹簧左右对称，第二弹簧的末端连接有橡胶块。将布料放入两个橡胶块之间，前侧的夹块前后移动时，前侧的橡胶块随之前后移动，第二弹簧能够使橡胶块一直与布料接触，橡胶块能够加大与布料摩擦力，从而能够将布料固定的更加牢固。

因为n形板的底部通过螺栓连接的方式与底座的顶部连接，n形板的制作材料为q235钢。q235钢的承受能力大，能够延长n形板的使用年限。

(3)有益效果

本发明通过第一风干装置和第二风干装置能够使布料快速干燥，并通过太阳能板和蓄电池能够源源不断的为第一风干装置和第二风干装置提供电能，从而达到了能够提高布料的干燥速度、能够节约能源、能够降低布料的干燥成本的效果。

附图说明

图1为本发明的第一种主视结构示意图。

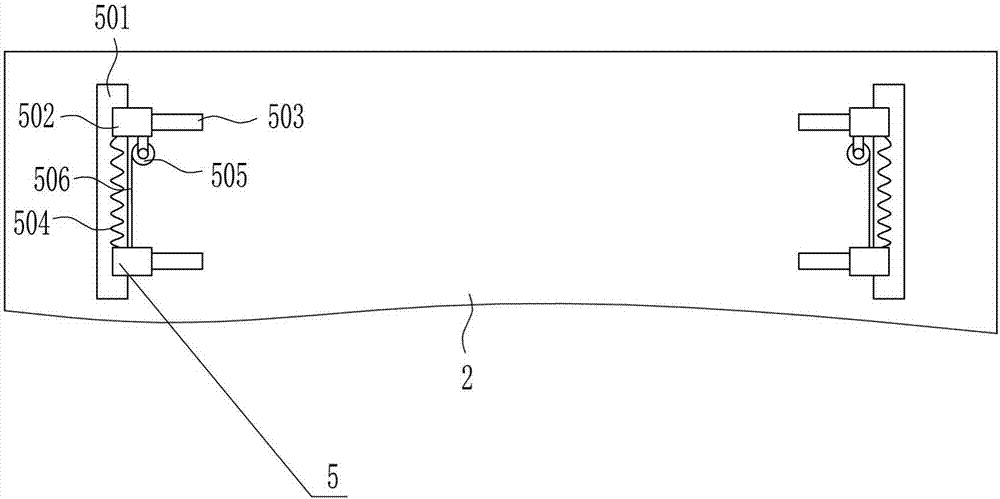

图2为本发明固定装置的第一种俯视结构示意图。

图3为本发明的第二种主视结构示意图。

图4为本发明固定装置的第二种俯视结构示意图。

附图中的标记为：1-底座，2-n形板，3-太阳能板，4-蓄电池，5-固定装置，6-第一风干装置，501-滑轨，502-滑块，503-夹块，504-第一弹簧，505-电动轮，506-拉绳，601-第一电机，602-第一皮带轮，603-第一轴承座，604-第一转轴，605-第二皮带轮，606-平皮带，607-第一旋转叶片，7-第二风干装置，701-第二电机，702-第一齿轮，703-第二轴承座，704-第二转轴，705-第二齿轮，706-第二旋转叶片，8-第二弹簧，9-橡胶块。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种服装生产用节能型布料风干装置，如图1-4所示，包括有底座1、n形板2、太阳能板3、蓄电池4、固定装置5和第一风干装置6，底座1的顶部设有n形板2，n形板2的顶部设有太阳能板3，n形板2内的右侧中部设有蓄电池4，蓄电池4与太阳能板3之间有电路连接，n形板2内侧顶部的左右两侧从前至后都均匀间隔的设有多个固定装置5，固定装置5与蓄电池4之间有电路连接，n形板2内侧顶部的中间设有第一风干装置6，第一风干装置6与蓄电池4之间也有电路连接。

实施例2

一种服装生产用节能型布料风干装置，如图1-4所示，包括有底座1、n形板2、太阳能板3、蓄电池4、固定装置5和第一风干装置6，底座1的顶部设有n形板2，n形板2的顶部设有太阳能板3，n形板2内的右侧中部设有蓄电池4，蓄电池4与太阳能板3之间有电路连接，n形板2内侧顶部的左右两侧从前至后都均匀间隔的设有多个固定装置5，固定装置5与蓄电池4之间有电路连接，n形板2内侧顶部的中间设有第一风干装置6，第一风干装置6与蓄电池4之间也有电路连接。

固定装置5包括有滑轨501、滑块502、夹块503、第一弹簧504、电动轮505和拉绳506，滑轨501的顶部通过螺栓与n形板2的内侧顶部连接，滑轨501上设有两个与其滑动配合的滑块502，两个滑块502前后对称，后侧滑块502通过螺栓固定在滑轨501上，滑块502的内侧面通过螺栓连接有夹块503，前后两个滑块502之间连接有第一弹簧504，第一弹簧504位于滑轨501内，后侧滑块502的前侧面通过螺栓安装有电动轮505，电动轮505与蓄电池4之间有电路连接，电动轮505上绕有拉绳506，拉绳506的末端与前侧滑块502的后侧面连接。

实施例3

一种服装生产用节能型布料风干装置，如图1-4所示，包括有底座1、n形板2、太阳能板3、蓄电池4、固定装置5和第一风干装置6，底座1的顶部设有n形板2，n形板2的顶部设有太阳能板3，n形板2内的右侧中部设有蓄电池4，蓄电池4与太阳能板3之间有电路连接，n形板2内侧顶部的左右两侧从前至后都均匀间隔的设有多个固定装置5，固定装置5与蓄电池4之间有电路连接，n形板2内侧顶部的中间设有第一风干装置6，第一风干装置6与蓄电池4之间也有电路连接。

固定装置5包括有滑轨501、滑块502、夹块503、第一弹簧504、电动轮505和拉绳506，滑轨501的顶部通过螺栓与n形板2的内侧顶部连接，滑轨501上设有两个与其滑动配合的滑块502，两个滑块502前后对称，后侧滑块502通过螺栓固定在滑轨501上，滑块502的内侧面通过螺栓连接有夹块503，前后两个滑块502之间连接有第一弹簧504，第一弹簧504位于滑轨501内，后侧滑块502的前侧面通过螺栓安装有电动轮505，电动轮505与蓄电池4之间有电路连接，电动轮505上绕有拉绳506，拉绳506的末端与前侧滑块502的后侧面连接。

第一风干装置6包括有第一电机601、第一皮带轮602、第一轴承座603、第一转轴604、第二皮带轮605、平皮带606和第一旋转叶片607，第一电机601通过螺栓安装在n形板2的内侧顶部，第一电机601与蓄电池4之间有电路连接，第一电机601的输出轴通过联轴器连接有第一皮带轮602，第一电机601左侧的n形板2内侧顶部通过螺栓安装有第一轴承座603，第一轴承座603上的轴承通过过盈连接的方式连接有第一转轴604，第一转轴604的外围通过平键连接的方式连接有第二皮带轮605，第二皮带轮605和第一皮带轮602之间连接有平皮带606，第一转轴604的底部安装有第一旋转叶片607。

实施例4

一种服装生产用节能型布料风干装置，如图1-4所示，包括有底座1、n形板2、太阳能板3、蓄电池4、固定装置5和第一风干装置6，底座1的顶部设有n形板2，n形板2的顶部设有太阳能板3，n形板2内的右侧中部设有蓄电池4，蓄电池4与太阳能板3之间有电路连接，n形板2内侧顶部的左右两侧从前至后都均匀间隔的设有多个固定装置5，固定装置5与蓄电池4之间有电路连接，n形板2内侧顶部的中间设有第一风干装置6，第一风干装置6与蓄电池4之间也有电路连接。

固定装置5包括有滑轨501、滑块502、夹块503、第一弹簧504、电动轮505和拉绳506，滑轨501的顶部通过螺栓与n形板2的内侧顶部连接，滑轨501上设有两个与其滑动配合的滑块502，两个滑块502前后对称，后侧滑块502通过螺栓固定在滑轨501上，滑块502的内侧面通过螺栓连接有夹块503，前后两个滑块502之间连接有第一弹簧504，第一弹簧504位于滑轨501内，后侧滑块502的前侧面通过螺栓安装有电动轮505，电动轮505与蓄电池4之间有电路连接，电动轮505上绕有拉绳506，拉绳506的末端与前侧滑块502的后侧面连接。

第一风干装置6包括有第一电机601、第一皮带轮602、第一轴承座603、第一转轴604、第二皮带轮605、平皮带606和第一旋转叶片607，第一电机601通过螺栓安装在n形板2的内侧顶部，第一电机601与蓄电池4之间有电路连接，第一电机601的输出轴通过联轴器连接有第一皮带轮602，第一电机601左侧的n形板2内侧顶部通过螺栓安装有第一轴承座603，第一轴承座603上的轴承通过过盈连接的方式连接有第一转轴604，第一转轴604的外围通过平键连接的方式连接有第二皮带轮605，第二皮带轮605和第一皮带轮602之间连接有平皮带606，第一转轴604的底部安装有第一旋转叶片607。

还包括有第二风干装置7，n形板2内的底座1顶部设有第二风干装置7，第二风干装置7包括有第二电机701、第一齿轮702、第二轴承座703、第二齿轮705和第二旋转叶片706，第二电机701通过螺栓安装在底座1的顶部，第二电机701与蓄电池4之间有电路连接，第二电机701的输出轴通过联轴器连接有第一齿轮702，第二电机701左右两侧的底座1顶部均通过螺栓安装有第二轴承座703，第二轴承座703上的轴承通过过盈连接的方式连接有第二转轴704，第二转轴704的下部外围通过平键连接的方式连接有第二齿轮705，第二齿轮705与第一齿轮702啮合，第二转轴704的顶部安装有第二旋转叶片706。

还包括有第二弹簧8和橡胶块9，前侧夹块503的后侧面和后侧夹块503的前侧面均连接有两个第二弹簧8，两个第二弹簧8左右对称，第二弹簧8的末端连接有橡胶块9。

n形板2的底部通过螺栓连接的方式与底座1的顶部连接，n形板2的制作材料为q235钢。

工作原理：将本发明放置在太阳下，太阳能板3不断的吸收太阳能并转化为电能存入蓄电池4内，蓄电池4能够源源不断的为固定装置5和第一风干装置6提供电能。人工将布料的一端放置在左侧的固定装置5上，再将布料的另一端放置在右侧的固定装置5上，然后启动固定装置5将布料夹住固定，随后关闭固定装置5，然后再人工启动第一风干装置6对布料进行干燥。布料干燥后关闭第一风干装置6，随后再动固定装置5将布料松开，然后关闭固定装置5，最后将布料取下即可。如此本发明通过第一风干装置6能够使布料快速干燥，并通过太阳能板3和蓄电池4能够源源不断的为第一风干装置6提供电能，因此本发明能够提高布料的干燥速度、能够节约能源、能够降低布料的干燥成本。

因为固定装置5包括有滑轨501、滑块502、夹块503、第一弹簧504、电动轮505和拉绳506，滑轨501的顶部通过螺栓与n形板2的内侧顶部连接，滑轨501上设有两个与其滑动配合的滑块502，两个滑块502前后对称，后侧滑块502通过螺栓固定在滑轨501上，滑块502的内侧面通过螺栓连接有夹块503，前后两个滑块502之间连接有第一弹簧504，第一弹簧504位于滑轨501内，后侧滑块502的前侧面通过螺栓安装有电动轮505，电动轮505与蓄电池4之间有电路连接，电动轮505上绕有拉绳506，拉绳506的末端与前侧滑块502的后侧面连接。所以人工将布料的一端放置在左侧的两个夹块503之间，再将布料的另一端放置在右侧的两个夹块503之间，然后启动电动轮505收回拉绳506，使前侧的夹块503向后移动与后侧的夹块503配合将布料夹住固定，第一弹簧504随之压缩，布料住固定后将电动轮505关闭。当要将布料取下时，启动电动轮505放出拉绳506，第一弹簧504随之反弹使前侧的夹块503向前移动复位将夹块503松开，前侧的夹块503复位后关闭电动轮505即可。

因为第一风干装置6包括有第一电机601、第一皮带轮602、第一轴承座603、第一转轴604、第二皮带轮605、平皮带606和第一旋转叶片607，第一电机601通过螺栓安装在n形板2的内侧顶部，第一电机601与蓄电池4之间有电路连接，第一电机601的输出轴通过联轴器连接有第一皮带轮602，第一电机601左侧的n形板2内侧顶部通过螺栓安装有第一轴承座603，第一轴承座603上的轴承通过过盈连接的方式连接有第一转轴604，第一转轴604的外围通过平键连接的方式连接有第二皮带轮605，第二皮带轮605和第一皮带轮602之间连接有平皮带606，第一转轴604的底部安装有第一旋转叶片607。所以人工启动第一电机601使第一皮带轮602转动，第一皮带轮602转动通过平皮带606使第二皮带轮605转动，第二皮带轮605转动第一转轴604随之转动，第一转轴604转动第一旋转叶片607随之转动，第一旋转叶片607随之转动能够使布料快速干燥。布料干燥后关闭第一电机601即可。

因为还包括有第二风干装置7，n形板2内的底座1顶部设有第二风干装置7，第二风干装置7包括有第二电机701、第一齿轮702、第二轴承座703、第二转轴704、第二齿轮705和第二旋转叶片706，第二电机701通过螺栓安装在底座1的顶部，第二电机701与蓄电池4之间有电路连接，第二电机701的输出轴通过联轴器连接有第一齿轮702，第二电机701左右两侧的底座1顶部均通过螺栓安装有第二轴承座703，第二轴承座703上的轴承通过过盈连接的方式连接有第二转轴704，第二转轴704的下部外围通过平键连接的方式连接有第二齿轮705，第二齿轮705与第一齿轮702啮合，第二转轴704的顶部安装有第二旋转叶片706。所以人工启动第二电机701使第一齿轮702转动，第一齿轮702转动使第二齿轮705转动，第二齿轮705转动第二转轴704随之转动，第二转轴704转动第二旋转叶片706随之转动，如此能够进一步的提高布料的干燥速度。布料干燥后关闭第二电机701即可。

因为还包括有第二弹簧8和橡胶块9，前侧夹块503的后侧面和后侧夹块503的前侧面均连接有两个第二弹簧8，两个第二弹簧8左右对称，第二弹簧8的末端连接有橡胶块9。将布料放入两个橡胶块9之间，前侧的夹块503前后移动时，前侧的橡胶块9随之前后移动，第二弹簧8能够使橡胶块9一直与布料接触，橡胶块9能够加大与布料摩擦力，从而能够将布料固定的更加牢固。

因为n形板2的底部通过螺栓连接的方式与底座1的顶部连接，n形板2的制作材料为q235钢。q235钢的承受能力大，能够延长n形板2的使用年限。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
