一种洗衣机脱水孔开闭装置制作方法与流程

本发明专利涉及洗衣机技术领域，尤其涉及洗衣机脱水孔开闭装置。

背景技术：

现在市面上的全自动洗衣机的结构通常都是为双桶结构，即洗衣机含有内桶和外桶，内桶为洗衣桶，外桶为盛水桶，内桶外桶之间通过脱水孔相连通，洗衣服时，洗衣水不仅仅在洗衣桶上，而且还流至盛水桶中，这样的洗衣方式会造成以下的问题：一是造成水的浪费，二是，内桶与外桶之间会积留污垢，积留污垢会对被洗涤的衣物造成“二次污染”，三是，更多的用水使得洗涤剂被稀释，影响洗涤效果。为了解决上述问题，市面上产生了内桶是封闭式洗衣机,避免了内桶积垢,使衣服不再受到“二次污染”，然而这种洗衣机会影响脱水效果。

技术实现要素：

本发明解决的技术问题是：本法明的目的在于提供一种能进行隔离洗涤和开放脱水的洗衣机解决现有洗衣机浪费水、易造成衣物“二次污染”、影响脱水效果等问题。

本发明解决技术问题采用的技术方案是：使用洗衣机脱水孔开闭装置，该装置包括复位件、闭合件、位移件、位移件控制单元，位移件控制单元负责控制位移件的位移，位移件的位移使闭合件与脱水孔之间产生相对移动，将脱水孔闭合或打开。

本发明的进一步技术方案是：闭合件为集成式闭合件，包括脱水孔闭合器、闭合器连接器、位移件接触端、复位件接触端，闭合件的位移为整体位移。

本发明的进一步技术方案是：位移件为伸缩装置，位移件伸长时，使闭合件产生位移，将闭合器顶至脱水孔，将脱水孔闭合，此时可以进行洗衣程序，位移件缩短时，闭合件在复位件的作用下使闭合器离开脱水孔，使脱水孔打开，此时可以进行脱水程序。

本发明的进一步技术方案是：位移件为电磁吸器，闭合件上的位移件接触端上含有电磁感应单元，电磁吸器通电时，将吸引闭合件上的位移件接触端，使位移件产生位移，闭合器移至脱水孔，使脱水孔关闭，此时可以进行洗衣程序，电磁吸器断电时，闭合件在复位件的作用下使闭合器离开脱水孔，使脱水孔打开，此时可以进行脱水程序。

本发明的进一步技术方案是：位移件接触端与位移件的接触模式可以使用全接触模式和离合模式，全接触模式下，位移件接触端与位移件使用滚轮连接，闭合件随着洗衣桶转动时，通过滚轮转动，使位移件不会随着闭合件一起转动；离合模式下，闭合件随着洗衣桶转动时，位移件与位移件接触端相分离。

本发明的有益效果是：在洗衣时，洗衣机内桶处于封闭状态，洗衣水不与外桶接触，在脱水时洗衣机内桶处于开放状态，内桶内的容易被脱干，因此可以产生以下有益效果：一是可以节约用水量；二是能够避免二次污染；三是可以使用更少的洗涤剂达到更高的洗涤剂浓度；四是洗衣机的脱水效果不会受到影响；四是通过集成电路控制位移件的位移，从而控制脱水孔的开启和关闭，可以使脱水孔的开闭更加精准。

附图说明

下面对本说明书各幅附图进行简要说明。

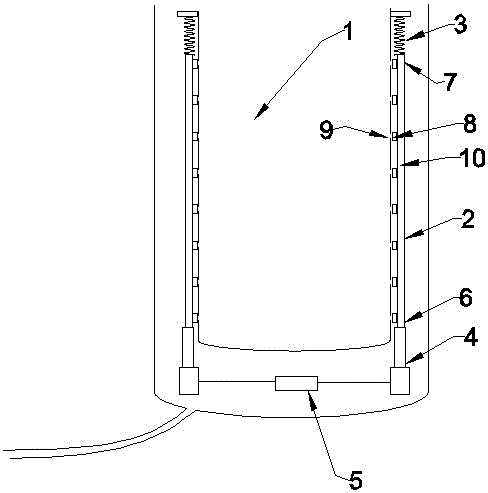

图1是一种洗衣机脱水孔开闭装置闭合时的结构简图。

图2是一种洗衣机脱水孔开闭装置打开时的结构示意图。

图中标记为：1、洗衣桶，2、闭合件，3、复位件，4、伸缩位移件，5、位移件控制单元，6、位移件接触端，7、复位件接触端，8、闭合器，9、脱水孔。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下通过实施例，并结合附图，对本发明的脱水孔智能开闭式洗衣机进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

如图1所示，底部带有伸缩装置的脱水孔开闭装置闭合状态下的示意图，洗衣桶1上含有脱水孔9，伸缩位移件4在位移件控制单元5的作用下向上伸长，通过位移件接触端6使闭合件2向上移动，直至闭合器8将脱水孔封闭。

如图2所示，底部带有伸缩装置的脱水孔开闭装置打开状态下的示意图，伸缩位移件4在位移件控制单元5的作用下向下缩回，并离开闭合件2，闭合件2在复位件3的作用下向下位移，使闭合器8离开脱水孔从而将脱水孔打开。

将图1和图2中所示伸缩装置改为电磁吸器式位移件，可以通过电磁吸器控制闭合器的位移。

将图1和图2中所示的位移件接触端与位移件的接触模式为离合模式，在图1中的位移件接触端设置一个圆环，圆环与位移件之间设置滚轮，便可以变为全接触模式的脱水孔开闭装置。

通过改变闭合件上的位移件接触端接触端的位置和形状，位移件可以设置于洗衣机的任意位置。

在闭合件上设置紧固环，确保闭合件上的闭合器对洗衣桶壁能产生一定的压力，确保脱水孔的密封效果，所述的闭合器与脱水孔的接触端可以设置弹性密封垫，确保密封效果。
