陶瓷高效快速贴花器的制作方法

本发明涉及陶瓷处理装置领域，特别涉及一种陶瓷高效快速贴花器。

背景技术：

有些陶瓷产品在生产过程中需要对其外表面顶部边缘贴花，但是目前的都是利用人工贴花方式进行贴花，容易导致贴花不准确，影响产品质量。

技术实现要素：

本发明的目的在于针对现有技术的上述不足和缺陷，提供一种陶瓷高效快速贴花器，以解决上述问题。

本发明所解决的技术问题可以采用以下技术方案来实现：

陶瓷高效快速贴花器，其特征在于，包括机架和设置在所述机架上的转动装置和安装装置，所述转动装置的转动端上设置有与陶瓷内表面贴合以形成负压结合的软质吸盘，所述安装装置包括滑动配置在所述机架上的角度调节座，所述角度调节座上设置有花纸放卷工具。

在本发明的一个优选实施例中，所述转动装置通过升降装置设置在所述机架上。

在本发明的一个优选实施例中，所述角度调节座包括移动底座和设置在所述移动底座上的球接头，所述球接头的顶部与所述花纸放卷工具的底部连接。

在本发明的一个优选实施例中，所述转动装置为伺服电机或步进电机。

由于采用了如上的技术方案，使用时，将陶瓷内表面倒扣在软质吸盘上，此时陶瓷便可固定在转动装置的转动端上，接着将花纸放卷工具上的花纸的一端粘接在陶瓷的外表面顶部边缘，此时启动转动装置，使得陶瓷按照预设定地转动一圈，此时花纸正好也沿着陶瓷的外表面顶部边缘贴了一圈，使得贴花准确，保证产品质量。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

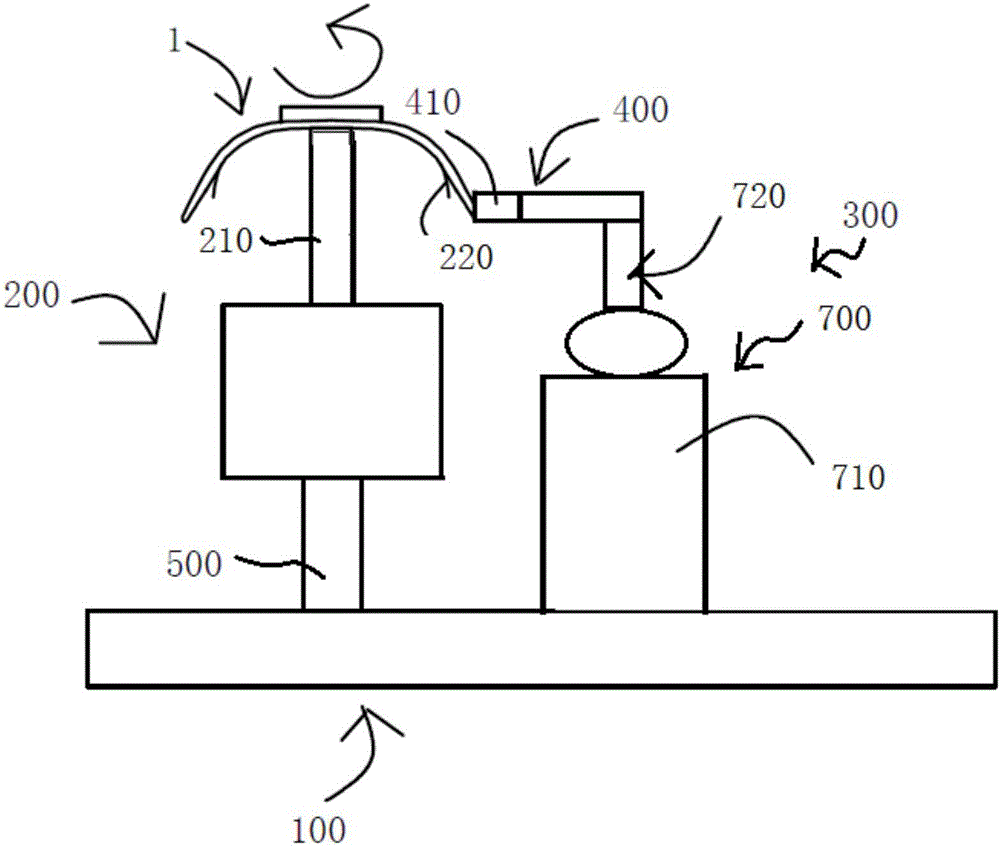

图1是本发明一种实施例的结构示意图。

图2是本发明一种实施例的使用状态图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面进一步阐述本发明。

参见图1和图2所示的陶瓷高效快速贴花器，包括机架100和设置在机架100上的转动装置200和安装装置300，转动装置200的转动端210上设置有与陶瓷1内表面贴合以形成负压结合的软质吸盘220。

安装装置300包括滑动配置在机架100上的角度调节座700，角度调节座700上设置有花纸放卷工具400。角度调节座700包括移动底座710和设置在移动底座710上的球接头720，球接头720的顶部与花纸放卷工具400的底部连接，使得角度调节座700可以调节角度，进而调节花纸放卷工具400的贴纸角度，保证将陶瓷1顶部边缘的转动平面与花纸放卷工具400在同一平面，保证粘贴的精准性。

为了方便与不同高度的陶瓷相配合，本实施例中的转动装置200通过升降装置500设置在机架100上，该升降装置500可为伸缩杆。

本实施例中的转动装置200为伺服电机或步进电机，可以预设定转动频率为一圈。

本发明的工作原理如下：

使用时，将陶瓷1内表面倒扣在软质吸盘220上，此时陶瓷1便可固定在转动装置200的转动端210上，接着将花纸放卷工具400上的花纸410的一端粘接在陶瓷1的外表面顶部边缘。此时将安装装置300调整好位置之后，启动转动装置200，使得陶瓷1按照预设定地转动一圈，此时花纸410正好也沿着陶瓷1的外表面顶部边缘贴了一圈，使得贴花准确，保证产品质量。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
