一种检修输电塔杆叉梁的操作平台的制作方法

本发明涉及输电塔杆检修技术领域，特别是一种检修输电塔杆叉梁的操作平台。

背景技术：

在输电线路中，水泥电杆的X型叉梁连接处是由四个叉梁钢帽相互连接，每个叉梁钢帽固定在水泥电杆的端头部，四个叉梁钢帽的前后两侧用两块方形钢板夹住，用八条紧固螺栓穿过钢板和叉梁钢帽固定一起。由于叉梁钢帽和紧固螺栓位于高空，在大气环境中长期使用，风化锈蚀严重，需要定期进行检修维护，必须进行涂刷防腐材料和紧固螺栓等工作。现有技术中，没有供检修作业人员直接通往水泥杆塔X型叉梁连接处的专用梯子或者专用平台，检修作业时，需要操作人员徒手攀登X型叉梁，到达检修位置后，没有站立之处，单靠安全带与X型叉梁连接，向上输送检修工具和防腐材料非常困难，实际操作有很大危险，给水泥电杆的X型叉梁检修作业带来了很多不便。

技术实现要素：

本发明所要解决的技术问题是提供一种检修输电塔杆叉梁的操作平台，具有结构简单、上下方便、安装拆卸快捷，确保作业安全的特点。

为解决上述技术问题，本发明所采取的技术方案是：一种检修输电塔杆叉梁的操作平台，包括过桥横梯，所述过桥横梯的左端部设有两个对称的挂钩，所述挂钩能够挂在输电塔杆的X型叉梁上，所述过桥横梯的右端部设有与输电立杆活动连接的紧固装置。

对本发明的进一步改进是：

所述过桥横梯为竖框式架体，所述竖框式架体为折叠式结构。

增设对接套筒和插销螺栓；所述过桥横梯包括两个竖框架，两个竖框架之间通过合页铰连接，每个竖框架上均设有对接套筒，两个竖框架开启形成平面时通过插销螺栓插入两个竖框架的对接套筒固定对接。

所述紧固装置为攀登电杆的脚扣，所述脚扣的脚蹬套环与过桥横梯右端部通过螺栓连接，脚扣的内弧齿面卡在输电立杆上。

所述紧固装置为双卡抱箍，所述双卡抱箍一端的卡圈与过桥横梯右端部紧固，另一端的卡圈将输电立杆紧固。

在所述挂钩下端之间连接T形中心架，所述T形中心架与过桥横梯左部通过螺栓连接。

采用上述技术方案所产生的有益效果在于：本发明安装使用时采用折叠方式安装，由于输电塔杆的两根X型叉梁连接处是斜面，挂钩与X型叉梁斜面牢固连接，过桥横梯右端部与X型叉梁右侧的输电立杆活动连接，整个平台安装拆卸方便快捷，高空作业人员能够安全、快捷的到达叉梁连接处，并可以站立操作，大大缩短了作业人员高空工作时间，向上运送检修工具和原材料都很方便。本发明采用折叠方式安装，携带运输方便，能够确保施工安全，降低劳动强度，提高劳动效率，适合在35kV、110kV和220kV的不同电压等级的水泥杆塔X型叉梁上检修应用。

附图说明

图1为本发明的结构示意图；

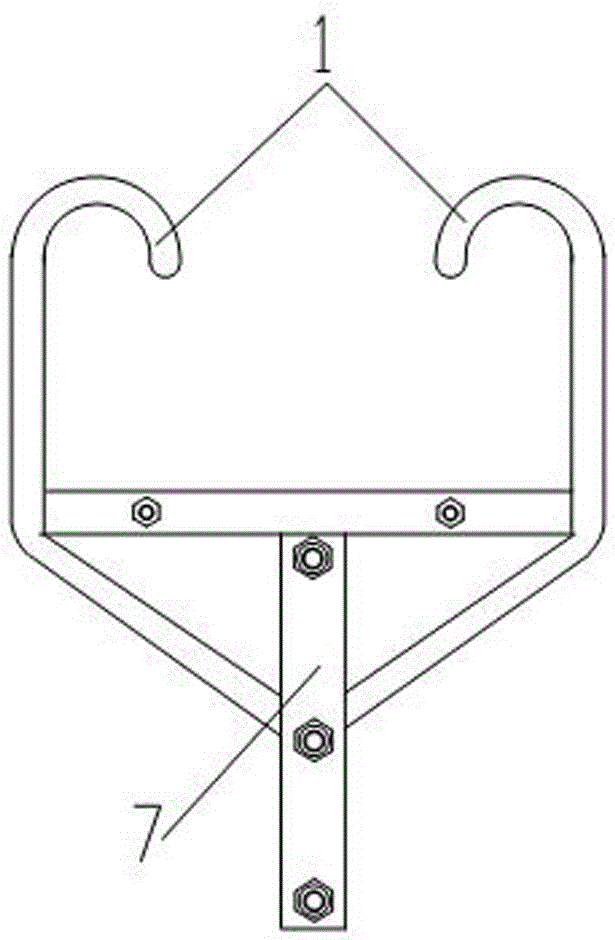

图2为挂钩下端之间连接T形中心架的结构示意图；

图3为脚扣结构示意图；

图4为本发明安装使用结构示意图。

如图所示部件及其标号：挂钩1、过桥横梯2、插销螺栓3、合页4、对接套筒5、脚扣6、T形中心架7、输电塔杆的X型叉梁8、X型叉梁钢帽9、输电立杆10。

具体实施方式

实施例1：一种检修输电塔杆叉梁的操作平台，包括过桥横梯2，所述过桥横梯2的左端部设有两个对称的挂钩1，所述挂钩1能够挂在输电塔杆的X型叉梁8上，所述过桥横梯2的右端部设有与输电立杆10活动连接的紧固装置。所述过桥横梯2为竖框式架体，所述竖框式架体为折叠式结构。增设对接套筒5和插销螺栓3；所述过桥横梯2包括两个竖框架，两个竖框架之间通过合页4铰连接，每个竖框架上均设有对接套筒5，两个竖框架开启形成平面时通过插销螺栓3插入两个竖框架的对接套筒5固定对接。所述紧固装置为攀登电杆的脚扣6，所述脚扣6的脚蹬套环与过桥横梯2右端部通过螺栓连接，脚扣6的内弧齿面卡在输电立杆10上。所述紧固装置为双卡抱箍，所述双卡抱箍一端的卡圈与过桥横梯2右端部紧固，另一端的卡圈将输电立杆10紧固。在所述挂钩1下端之间连接T形中心架7，所述T形中心架7与过桥横梯2左部通过螺栓连接。

过桥横梯2使用铝合金方管制作框架，挂钩1使用的是覆盖抗磨胶皮层的勾型钢管，两人操作即可将此工具安装到位。操作步骤：一，首先在地面把T形中心架7与过桥横梯2左部用螺栓连接，可以保证挂钩1有足够的强度。二，操作者把过桥横梯2固定在背部，利用自带的脚扣攀登输电立杆10到达操作高度。三，操作者在高空把两个竖框架开启形成平面并用插销螺栓3插入两个对接套筒5固定，手持过桥横梯2横向挂住水泥杆塔X型叉梁8，再把脚扣6或钢丝锁与输电立杆10连接。五，操作人员把自带的脚扣挂在过桥横梯2上，开始对输电塔杆的X型叉梁8连接处检修。工作结束，操作人员穿好自带的脚扣，用绳子将过桥横梯2下降到地面。紧固装置还可以使用钢丝锁，首先把钢丝锁与过桥横梯2右端部套紧，再把钢丝锁套装在竖立电杆10上并锁紧。
