一种定位石膏板的制作方法

本实用新型涉及建筑材料，更具体地，涉及一种具有定位功能的石膏板及其生产方法。

背景技术：

石膏板及其他建筑石膏板具有多方向的用途，它在建筑业中是不可缺少的。石膏板由传送带中大量地生产出来，并以规定的标准尺寸和规格投放到市场，其基本的规格有两种即1.2m×3m及1.2m×2.4m，1.2m为宽度方向，文中也称为横向，3m或2.4m为长度方向，文中也称为纵向。在安装时，再根据现场的条件将其进行切割，还要考虑到置入螺丝钉等必要的固定点。以石膏板在轻钢龙骨上的安装为例。根据轻钢龙骨石膏板隔墙施工规范施工工艺及质量标准的要求，轻钢龙骨上的石膏板应用专用防锈自攻螺钉固定并用电动螺丝枪一次打入并拧紧。

如图1A、图1B、图1C和图1D所示，沿石膏板周边螺钉间距以200mm为宜，板中螺钉间距以300mm为宜；螺钉距板边包边应为10～15mm，距切断边应为15～20mm。图1A左侧的石膏板固定在3根竖直方向的龙骨上，除了两侧的两列螺钉外，在板的中间区域还打有一列螺钉，该列螺钉的位置在板正中间。而图1B左侧的石膏板固定在4根竖直方向的龙骨上，除了两侧的两列螺钉外，在板的中间区域还打有两列螺钉，分别距板的左侧和右侧400mm左右。如图2所示，在工程上，因为墙体的高度不同，经常需要对石膏板进行截切以适应墙体的高度。此时，在墙体的竖直方向上，常常要使用两块石膏板甚至更多块的石膏板进行拼合。

在现场施工时，为了满足上述施工规范的要求，常用使用弹线的方式来定位螺钉的位置，工作十分繁杂和耗时，又要求十分谨慎地操作。对于未曾受到安装训练的工人来说，导致了工序的大大延长或者施工质量的下降。

为了解决这一问题，中国专利ZL200410020452.2提出了一种有安装定位点的纸面石膏板的生产方法，包括纸面石膏板成形步骤，还有自动在纸面石膏板上设置安装定位点的工艺步骤。由于在产品生产过程中自动在纸面石膏板上设置安装定位点，使得施工人员可以根据产品上已经设定的安装定位点进行安装。

本实用新型的发明人经研究发现，该方案中的石膏板虽然具有定位点，这些定位点之间间距也是确定的。但是，在石膏板的生产过程中，石膏板成形之后会进行切割以得到相应规格的石膏板，而在切割过程中，并没有考虑定位点的纵向位置，这导致切割之后的石膏板上的定位点在纵向上的位置是不确定的。以中国专利ZL200410020452.2为例，该专利中提到定位点的横向、纵向间距按照施工规范规定的尺寸设置。如图3A所示，假定在纵向上设置有5列定位点，具体的定位如图所示，石膏板周边螺钉的纵向间距为200mm，板中螺钉的纵向间距为300mm。该图是假定切割时，中间3列定位点距离石膏板上边的距离为150mm，两边2列定位点距离石膏板上边的距离为100mm的情况下展现的图案。而由于石膏板切割时并不会考虑定位点的位置，因而也很可能会出现如图3B所示的定位点分布，此时，中间3列定位点距离石膏板上边的距离为50mm，两边2列定位点距离石膏板上边的距离为0mm，相对图3A出现了明显的偏移。这种情况导致了定位点有可能会出现在非常靠近或者远离上、下边的位置，而不符合施工规范的要求，而如果不依据第1排的定位点打螺钉，因为各排之间的间距要求，其他位置也没有办法按照定位点来打螺钉。在另一种情况下，即将两边石膏板拼接时，由于这两块石膏板上、下边距的不一致，还会出现在接合部螺钉过于密集的情况，如图3C所示。同理也可能出现相距过大的情况。这些情况的出现，为了符合施工规范的要求，施工人员就无法按照已有的定位点来打螺钉，从而使得定位点失去其本来的作用。

中国专利申请201510180113.9公开了一种方便施工的纸面石膏板，对于宽度为120厘米、长度为300厘米的纸面石膏板，其护面纸上设有长度皆为120厘米的顶边横向刻度线、第一至第七横向刻度线、底边横向刻度线；护面纸上从左向右依次设有相互平行的长度皆为300厘米的左侧边纵向刻 度线、左侧纵向刻度线、中心纵向刻度线、右侧纵向刻度线、右侧边纵向刻度线。对于宽度120厘米、长度240厘米的纸面石膏板，其护面纸上设有长度皆为120厘米的顶边横向刻度线、第一至第五横向刻度线、底边横向刻度线；护面纸上从左向右依次设有相互平行的长度皆为300厘米的左侧边纵向刻度线、左侧纵向刻度线、中心纵向刻度线、右侧纵向刻度线、右侧边纵向刻度线。

该方案虽然提供了刻度线来辅助定位，但是，施工时依据这种刻度线来定位并不方便。因为打每一个螺钉时，都需要根据刻度仔细查看以确定正确的位置，操作起来十分繁琐，也难以达到很高的施工效率，不利于石膏板定位功能的推广使用。

还有一些现有技术中，使用不带刻度的横向和纵向的定位线来辅助施工，但这些定位线虽然可以在纵向上辅助定位，但在横向上由于距离上、下边的位置是不固定的，仍然难以准确定位。而如果用过多的横向定位线来辅助，不仅施工人员难以分辩，也会造成印刷成本的提高。

技术实现要素：

有鉴于此，本实用新型提供了以下技术方案。

一种定位石膏板，包括料浆层和覆盖在所述料浆层两个表面上的两个护面纸层，其中位于施工面的第一护面纸层上有安装定位用的定位符号，所述定位符号在纵向上分为一列或多列，其中：每一列定位符号分为交错排列的至少两组定位符号，不同组的定位符号互不相同，且同一组的定位符号之间的间隔相同。

采用上述定位石膏板，可以根据现场情况和施工规范的要求而选用合适的定位符号组来辅助定位，可以避免定位符号偏移带来的问题，由于定位符号组之间的符号不同，非常容易辨识，可以方便施工，提高施工效率。

附图说明

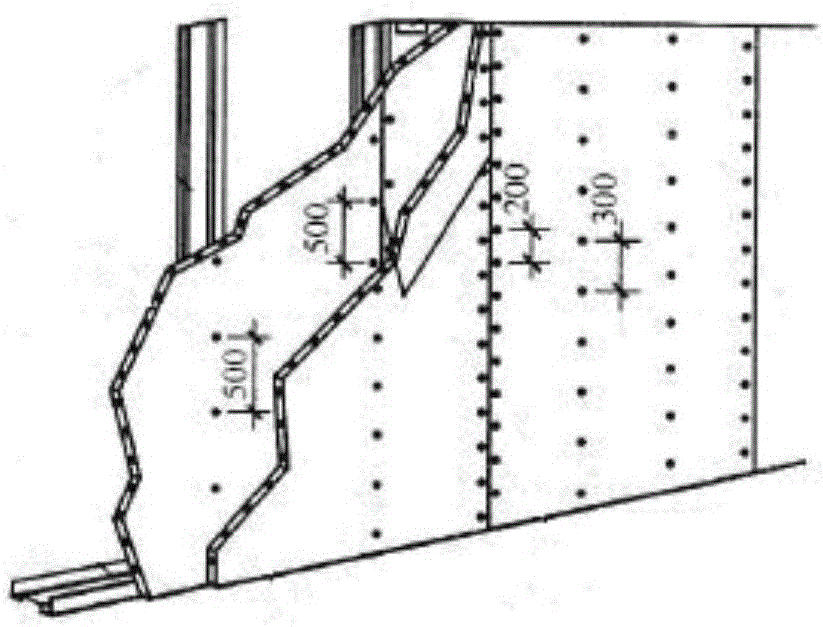

图1A和图1B是石膏板在龙骨上固定安装的示意图；

图1C是图1A中石膏板墙体的横截面图，图1D是图1B中石膏板墙体的横截面图；

图2是将多块石膏板组成墙体的示意图；

图3A和图3B是定位点石膏板因为纵向切割位置不同而造成定位点相对偏移的示意图；

图3C是两块定位点石膏板组合安装时结合处定位点间隔的示意图；

图4A和图4B是本实用新型实施例定位石膏板的示意图，其中，图4B略去了大部分尺寸线；

图5是本实用新型实施例的石膏板组合安装时的示意图。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚明白，下文中将结合附图对本实用新型的实施例进行详细说明。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互任意组合。

实施例

本实施例提供一种定位石膏板1，该石膏板包括料浆层和覆盖在所述料浆层两个表面上的两个护面纸层，其中位于施工面的第一护面纸层上有安装定位用的定位符号。所述定位符号在纵向上分为一列或多列，每一列定位符号分为交错排列的至少两组定位符号，不同组的定位符号互不相同，且同一组的定位符号之间的间隔相同。

图4A和图4B是本实施例石膏板的示意图。其中，图4A用尺寸线示出了定位符号之间的距离，为了方便阅读，图4B中去掉了大部分的尺寸线。如图所示，第一护面纸层的中间区域有3列定位符号，该3列定位符号距离石膏板一侧边缘的距离分别是400mm、600mm和800mm。但在本实用新型的其他实施例中，所示中间区域也可以有1列定位符号，该列定位符号距离石膏板一侧边缘的距离是600mm；或者，所述中间区域有2列定位符号，该2列定位符号距离石膏板一侧边缘的距离分别是400mm和800mm。这里，所述中间区域指距离侧边大于100mm的区域，即图中两个虚线之间的区域。各列定位符号的横向位置可以根据需要来选择，本实用新型并不加以限制。 较佳地，所述第一护面纸层的中间区域有多列定位符号时，所述多列定位符号相同。

本实施例中，中间区域形成的每一列定位符号中，包括3组定位符号，即第一定位符号21、第二定位符号22和第三定位符号23。同一组的定位符号之间的间隔为300mm。但在另一实施例中，所述中间区域形成的每一列定位符号中，也可以包括2组定位符号，该2组定位符号在纵向上错开150mm排列；或者，所述中间区域形成的每一列定位符号中，也可以包括4组定位符号，该4组定位符号在纵向上依次错开75mm排列；或者，所述中间区域形成的每一列定位符号中，包括5组定位符号，该5组定位符号在纵向上依次错开60mm排列。等等。

可选地，所述第一护面纸层的两个边缘区域各有一列定位符号，所述边缘区域的每一列定位符号中，同一组的定位符号之间的间隔为200mm。其中，所述中间区域指距离侧边小于100mm的区域，即图中左侧虚拟到左侧边的区域和右侧虚线到右侧边的区域。

如图所示，所述边缘区域形成的每一列定位符号中，包括2组定位符号，即第四定位符号24和第五定位符号25，该2组定位符号在纵向上错开100mm排列。在其他实施例中，所述边缘区域形成的每一列定位符号中，可以包括3组定位符号，该3组定位符号在纵向上依次错开66.7mm排列；或者，所述中间区域形成的每一列定位符号中，可以包括4组定位符号，该4组定位符号在纵向上依次错开50mm排列。等等。

图4A和图4B中，不同组的定位符号为形状互不相同的定位点，如图4B中的图形、三角形和四方形，圆形又分为实心或空心，但本实用新型不局限于此，只要能够区分不同的组即可，如可以使用方案、数字及其他图案。图中，第一护面纸层上的一列或多列定位符号所在的纵向位置上还形成有定位线，但该定位线可以取消。

使用本实施例的的石膏板，即使因为切割的原因造成定位符号在纵向上的偏移，也可以选择合适的一组定位符号进行施工，例如图4B所示的情况下，第一定位符号21和第五定位符号25离石膏板上边太近，此时可以选择 第二定位符号22和第四定位符号24进行施工定位，就可以很好的满足施工规范的要求。而且，相对于刻度线的方式，以及不区分定位符号只是定位点更密集的方式，施工人员可以更为方便地区分要使用的定位点，从而可以加快施工的进度、提高施工的效率。

在将两块石膏板组合安装的情况下，如图5所示，在两块石膏板的接合处板的中间区域，矩形块表示的定位符号过于密集，而三角块表示的定位符号则间隔太远。假定下面的石膏板使用了矩形块定位，则上面的石膏板可以使用实心圆表示的定位符号或三角块表示的定位符号辅助定位。假定下面的石膏板使用了三角块定位，则上面的石膏板可以使用矩形块表示的定位符号辅助定位。就可以避免定位符号过于密集或间隔太远的问题。同时也非常容易辩别。

以上仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
