一种驱鸟输电塔的制作方法

本实用新型涉及建筑工程领域，具体是一种驱鸟输电塔。

背景技术：

在现有输电铁塔中，铁塔构件多为角钢搭接，由多根角钢焊接成猫头状；这种角钢猫头塔结构复杂，制造成本较高，且在遇到铁塔档距较大，或用户要求输电甘线必须水平排列时，为要获得足够的抗拉力，采用角钢猫头塔就必须增加输电铁塔的儿何尺寸，以提高输电铁塔强度，但相应的制造成本就大大增加；同时，在单回线路输电，输电功率小，建造输电设备成本也受到限制；因而，在现有输电铁塔建造使用中，存在着增加电塔整体结构强度与节省材料、减少成本的矛盾的不足；此外，现有的输电铁塔要求塔的根开大(塔脚间的宽度)，所以占用土地面积人，特别是占用一些田地，浪费土地资源。

技术实现要素：

本实用新型的目的在于提供一种结构简单，稳定性好，制造成本低，占地面积小，全方位驱赶鸟类，对鸟类没有危害，环保无污染的驱鸟输电塔，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种驱鸟输电塔，包括有钢管立杆、塔头、导线悬挂点和驱鸟器；其中，钢管立杆为竖直的立杆，塔头为单回路Y形塔头；所述单回路Y形塔头包括Y形支架和横担，Y形支架、横担之间组成三角形状；在所述横担两端及中间位置设有导线悬挂点；所述钢管立杆的底部固定在钢管杆基座上；所述横担两端均设有驱鸟器，其中，驱鸟器的安装底座与横担螺纹固定连接；所述安装底座上固定设有立杆，立杆上部设有套筒，套筒顶部设有单面驱鸟镜，套筒侧面设有连接杆，其中，连接杆与套筒之间为焊接设置；所述连接杆左端设有双面驱鸟镜，连接杆下方设有至少两个驱鸟风铃；所述双面驱鸟镜主镜面分别朝向上、左、右三个方向。

进一步的：所述导线悬挂点呈水平排列。

进一步的：所述连接杆至少设有三个。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型中，钢管立杆为竖直的单根立杆，其根开小，使用时占地面积小，对减少上地资源浪费和农田有积极的效果；同时，塔头结构简单，稳定性好，制造成本低，对解决增加电塔整体结构强度与节省材料、减少成本的矛盾的不足起到了很好的效果；

2、本实用新型中，单面驱鸟镜可以驱赶从驱鸟器上部飞来的鸟类，连接杆通过焊接固定在套筒上，防止脱落；同时，双面驱鸟镜双面驱鸟镜的驱鸟效果更加良好，可以从全方位驱赶鸟类，而且由于风力的作用，驱鸟风铃会发出声音，进一步驱赶鸟类，对鸟类没有危害，保护了鸟类，同时，设备整体结构简单，设计合理，造价低，环保无污染。

附图说明

图1为驱鸟输电塔的结构示意图。

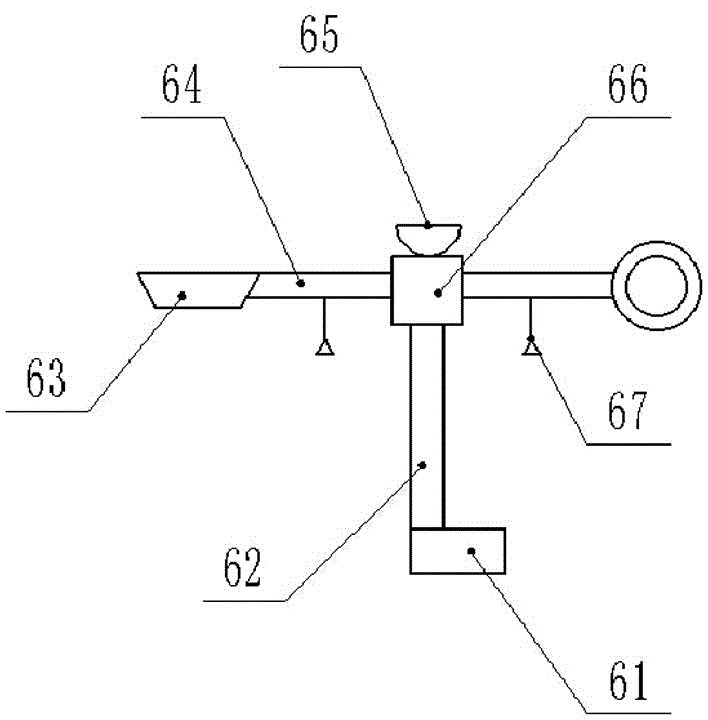

图2为驱鸟输电塔中驱鸟器的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～2，本实用新型实施例中，一种驱鸟输电塔，包括有钢管立杆4、塔头、导线悬挂点3和驱鸟器6；其中，钢管立杆4为竖直的立杆，塔头为单回路Y形塔头；所述单回路Y形塔头包括Y形支架1和横担2，Y形支架1、横担2之间组成三角形状；在所述横担2两端及中间位置设有导线悬挂点3，导线悬挂点3呈水平排列；所述钢管立杆4的底部固定在钢管杆基座5上；工作中，钢管立杆4为竖直的单根立杆，其根开小，使用时占地面积小，对减少上地资源浪费和农田有积极的效果；同时，塔头结构简单，稳定性好，制造成本低，对解决增加电塔整体结构强度与节省材料、减少成本的矛盾的不足起到了很好的效果；所述横担2两端均设有驱鸟器6，其中，驱鸟器6的安装底座61与横担2螺纹固定连接；所述安装底座61上固定设有立杆62，立杆62上部设有套筒66，套筒66顶部设有单面驱鸟镜65，套筒66侧面设有连接杆64，其中，连接杆64与套筒66之间为焊接设置，且连接杆64至少设有三个；工作中，单面驱鸟镜65可以驱赶从驱鸟器上部飞来的鸟类，连接杆64通过焊接固定在套筒66上，防止脱落；所述连接杆64左端设有双面驱鸟镜63，连接杆64下方设有至少两个驱鸟风铃67；所述双面驱鸟镜63主镜面分别朝向上、左、右三个方向；工作中，双面驱鸟镜63双面驱鸟镜63的驱鸟效果更加良好，可以从全方位驱赶鸟类，而且由于风力的作用，驱鸟风铃67会发出声音，进一步驱赶鸟类，对鸟类没有危害，保护了鸟类，同时，设备整体结构简单，设计合理，造价低，环保无污染。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
