高频振动器群控系统的制作方法

本实用新型涉及建筑设备技术领域，特别是一种高频振动器群控系统。

背景技术：

高频振动电机，也称振动器，依靠调频电源将电机频率调制成高速旋转并带动偏心轮做圆周运动，从而产生振动，并通过滚道将振动传给端盖、机壳，以对施力平面达到振捣的作用，在铁路、桥梁建造等建筑领域应用广泛。该振动器使用寿命长，效率高，振幅大，激振力强，无失振现象，结构紧凑，使用方便，易损件少，便于维修。可广泛用于混凝土的捣实施工和其它需要振源的场合。

随着相关技术的发展，有相关技术人员提出对振动器控制系统做出改进，具体方法参见中国专利文献中，已公开的申请号为201420322196.1，名为一种高铁轨道办振源装置振动器群控系统的专利技术，其中就公开了一种对振动电机实现批量化控制的方法。

但是，上述技术中存在如下缺点：1.工作人员发现，采用微断开关，反应有一定的延迟，施工精度低，自动化程度低；2.难以适应不同的施工工况。

技术实现要素：

本实用新型的目的就是为了解决现有技术中设备反映迟钝，难以适应不同工况的问题。

研究人员发现，难以适应不同工况带的原因在于，每次混凝土的坍落度不同，造成其密度不同，而单一振幅的振动器难以满足对不同密度的混凝土的振捣要求。

为解决上述技术问题，本实用新型的具体方案是：

设计一种高频振动器群控系统，其控制电路包括控制振动器振动频率的主变频柜单元、控制振动器启闭的分柜控制电路单元和包含有一定数量振动器的分柜主电路单元，所述主变频柜单元包括变频器，该变频器包括至少2个控制变频器输出频率的控制按钮。

优选的，还包括遥控装置，所述遥控装置与所述控制电路通讯连接。

优选的，主变频柜单元包括变频器，该变频器上设有控制对应输出频率的按钮，所述分柜主电路单元包括有一定数量的相并联的振动器，所述振动器的开关为交流接触器或电机启动器。

优选的，火线L1、L2、L3通过空气开关QF分别与所述变频器的三相交流输入端R、S、T连接；所述主变频器单元包括双控制键SB1、SB2、SB3、SB4，所述双控制按键SB1的上开关的一端与所述变频器的启动端FWD连接，另一端与所述变频器的COM端相连接；所述双控制按键SB2、SB3、SB4的上开关的一端与所述变频器的低频输入端D1、中频输入端D2、高频输入端D3分别对应连接，另一端分别与所述变频器的COM端相连接；所述双控制按键SB1～SB4的下开关分别并联于所述火线L2和火线L3之间，所述单控制按键SB5连接于所述变频器的复位端D4和所述变频器的COM端之间。

优选的，分柜主电路单元包括振动器和对应所述振动器的电机启动器，所述变频器电压输出端U、V 、W对应通过所述交流接触器KMn的主触点与所述并联的振动器相连接，所述电机启动器与对应的所述振动器相串联。

优选的，分柜控制电路单元包括空气开关QFkk、常闭按键SB21、常开按键SB11、交流接触器KMn，电源通过所述空气开关QFkk为分柜控制电路提供电量，所述常闭按键SB21、常开按键SB11和所述交流接触器KMn的线圈引脚串联连接，且与所述空气开关QFkk对应连接；所述交流接触器KMn的辅助常开触点并联于所述按键SB11两端。

优选的，所述遥控装置包括中间继电器KA1、KA2、KA3、变压器T、启动按键、停止按键，所述变压器一端连接于火线L2和火线L3之间，所述中间继电器KA1的线圈引脚、中间继电器KA3的常闭触点开关和中间继电器KA2的常开触点开关串联连接后，并联于所述变压器T的一端；所述中间继电器KA1的一个常开触点开关并联于所述双控制按键的上开关两端；所述中间继电器KA1的另一个常开触点并联于所述中间继电器KA2的常开触点两端，所述启动按键、中间继电器KA3的常闭触点和中间继电器KA2线圈串联连接，所述停止按键、中间继电器KA2的常闭触点和中间继电器KA3线圈串联连接，串联连接后的启动按键、中间继电器KA3的常闭触点、中间继电器KA2线圈和串联连接后的停止按键、中间继电器KA2的常闭触点、中间继电器KA3线圈分别并联于所述变压器T的一端。

优选的，所述变频频率处于80～150Hz之间。

优选的，所述变频器还连接有蜂鸣报警元件 。

优选的，所述交流接触器的型号为CJX2-6511或CJX2-0910。

优选的，所述电机启动器的型号为NS2-25。

本实用新型的有益技术效果在于：

(1)实现多台振动器的同时起振，采用灵敏度高的交流接触器或电机启动器，故障显示灵敏，操作方便可靠；

(2)振动频率自由调动，可设置高、中、低三档范围，能够在生产过程中通过简单地调节以适应不同密度的待振捣混凝土，改善振捣效果；

(3)系统配置的摇控器可实现现场远距离操作，提高安全性能。

附图说明

图1是本实用新型电路示意图；

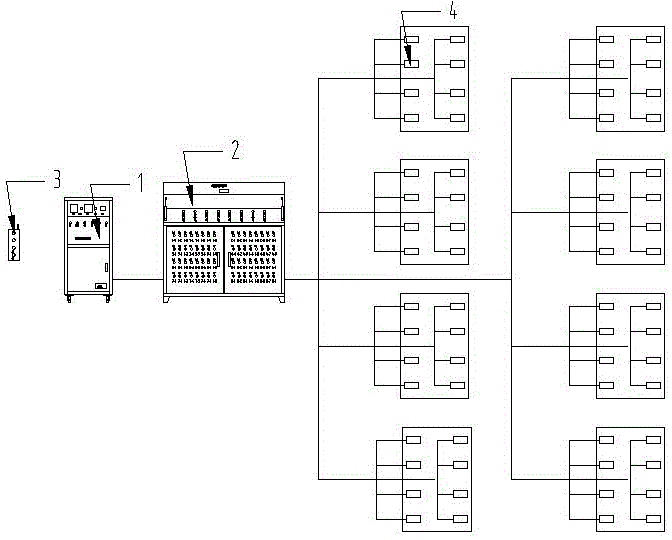

图2是本实用新型结构简图；

图3是本实用新型分控柜的主视方向示意图；

图4是本实用新型分控柜的侧视方向示意图；

图5是本实用新型分控柜的侧视方向打开状态示意图；

图中各部件名称：1.主控制柜；2.分控制柜；3.遥控装置；4.振动器。

具体实施方式

实施例1：一种高频振动器群控系统，参见图1至图5，其控制电路包括控制振动器振动频率的主变频柜单元、控制振动器启闭的分柜控制电路单元和包含有一定数量振动器的分柜主电路单元，所述主变频柜单元包括变频器，该变频器包括至少2个控制变频器输出频率的控制按钮。

还包括遥控装置3，遥控装置3与控制电路通讯连接。

主变频柜单元包括变频器，该变频器上设有控制对应输出频率的按钮，所述分柜主电路单元包括有一定数量的相并联的振动器，所述振动器的开关为交流接触器或电机启动器。

本实施例中，变频频率处于80～150Hz之间。具体的，高频150Hz，中频110Hz，低频80Hz。

变频器还连接有蜂鸣报警元件 ，以达到实时监控报警的目的。

本实施例中，交流接触器的型号为CJX2-6511

本实施例中，电机启动器的型号为NS2-25。

本实施例中群控系统由主控制柜1、分控制柜2、遥控装置组成；其中遥控装置安装在主控制柜1上，主控制柜与分控柜之间有电缆线连接，分控柜上装有运行指示和故障指示装置，分控柜可实现对建筑用振动器的接通或切断，系统可通过手持式摇控器对主控制柜1进行启/ 停操作；振动器装置直接与分控柜连接，如果某台出现故障停振，相应的电机启动器自动断开其电源，同时运行指示灯熄灭，但不影响其它振动器4正常工作，迅速准确找出故障机进行维修或更换，杜绝造成废板。

火线L1、L2、L3通过空气开关QF分别与变频器的三相交流输入端R、S、T连接；主变频器单元包括双控制键SB1、SB2、SB3、SB4，所述双控制按键SB1的上开关的一端与所述变频器的启动端FWD连接，另一端与所述变频器的COM端相连接；所述双控制按键SB2、SB3、SB4的上开关的一端与所述变频器的低频输入端D1、中频输入端D2、高频输入端D3分别对应连接，另一端分别与所述变频器的COM端相连接；所述双控制按键SB1～SB4的下开关分别并联于所述火线L2和火线L3之间，所述单控制按键SB5连接于所述变频器的复位端D4和所述变频器的COM端之间

分柜主电路单元包括振动器和对应所述振动器的电机启动器，所述变频器电压输出端U、V 、W对应通过所述交流接触器KMn的主触点与所述并联的振动器相连接，所述电机启动器与对应的所述振动器相串联。

分柜控制电路单元包括空气开关QFkk、常闭按键SB21、常开按键SB11、交流接触器KMn，电源通过所述空气开关QFkk为分柜控制电路提供电量，所述常闭按键SB21、常开按键SB11和所述交流接触器KMn的线圈引脚串联连接，且与所述空气开关QFkk对应连接；所述交流接触器KMn的辅助常开触点并联于所述按键SB11两端。分柜控制电路单元还包括连接在对应位置，起监控作用的指示灯，如图3所示。

遥控装置包括中间继电器KA1、KA2、KA3、变压器T、启动按键、停止按键，所述变压器一端连接于火线L2和火线L3之间，所述中间继电器KA1的线圈引脚、中间继电器KA3的常闭触点开关和中间继电器KA2的常开触点开关串联连接后，并联于所述变压器T的一端；所述中间继电器KA1的一个常开触点开关并联于所述双控制按键的上开关两端；所述中间继电器KA1的另一个常开触点并联于所述中间继电器KA2的常开触点两端，所述启动按键、中间继电器KA3的常闭触点和中间继电器KA2线圈串联连接，所述停止按键、中间继电器KA2的常闭触点和中间继电器KA3线圈串联连接，串联连接后的启动按键、中间继电器KA3的常闭触点、中间继电器KA2线圈和串联连接后的停止按键、中间继电器KA2的常闭触点、中间继电器KA3线圈分别并联于所述变压器T的一端。

实施例2：本实施例原理同实施例1，具体不同之处在于，交流接触器的型号CJX2-0910。

实施例3：实施例原理同实施例1，具体不同之处在于，变频频率处于120～150Hz之间。具体的，高频150Hz，中频135Hz，低频120Hz。

最后需说明的是，以上者仅系本实用新型部分实施例，并非用以限制本实用新型，依据本实用新型的结构及特征，稍加变化修饰而成者，亦应包括在本实用新型范围之内。
