一种工业工厂用厂房刷漆装置的制作方法

本实用新型涉及一种刷漆装置，尤其涉及一种工业工厂用厂房刷漆装置。

背景技术：

刷漆，对墙壁均匀的涂抹油漆，可以增加墙壁的美观性。

厂房，无隔墙的房屋，用于工业企业生产、制造的空间。

现有的刷漆装置，存在刷漆不均与、刷漆效率低、刷漆范围小的缺点，因此亟需设计一种刷漆均匀、刷漆效率高、刷漆范围大的工业工厂用厂房刷漆装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有刷漆装置存在刷漆不均与、刷漆效率低、刷漆范围小的缺点，本实用新型要解决的技术问题是提供一种刷漆均匀、刷漆效率高、刷漆范围大的工业工厂用厂房刷漆装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种工业工厂用厂房刷漆装置，包括有推车、电机Ⅰ、油漆箱、气缸Ⅰ、电机Ⅱ、箱盖、刷子、拉线Ⅰ、电动绕线轮Ⅲ、电动绕线轮Ⅰ、拉线Ⅱ、左支架、滑轨、滑块、电动绕线轮Ⅱ、气缸Ⅱ、搅拌杆、支杆Ⅰ和支杆Ⅱ，推车上从左至右依次设有左支架、油漆箱和电机Ⅰ，左支架右侧设有滑轨，滑轨上设有滑块，滑轨上下两侧对称设有电动绕线轮Ⅰ和电动绕线轮Ⅱ，电动绕线轮Ⅰ和电动绕线轮Ⅱ之间绕有拉线Ⅱ，拉线Ⅱ与滑块连接，滑块右端设有支杆Ⅱ，支杆Ⅱ上方设有支杆Ⅰ，支杆Ⅰ底部右方设有电动绕线轮Ⅲ，电动绕线轮Ⅲ上绕有拉线Ⅰ，支杆Ⅱ右端转动式连接 有气缸Ⅱ，拉线Ⅰ与气缸Ⅱ连接，气缸Ⅱ右端设有刷子，油漆箱外左右两侧对称设有电机Ⅱ，电机Ⅱ上连接有搅拌杆，搅拌杆在油漆箱内部，电机Ⅰ上端设有气缸Ⅰ，气缸Ⅰ上端设有箱盖，箱盖位于油漆箱正上方。

优选地，包括有气缸Ⅲ，气缸Ⅲ在推车左侧，气缸Ⅲ上端与左支架连接。

优选地，支杆Ⅰ和支杆Ⅱ的材质为Q235钢。

工作原理：使用本装置时，使用者将推车推到需要粉刷的墙前方合适位置，启动电机Ⅱ，电机Ⅱ转动带动搅拌杆转动，对油漆箱内的油漆进行搅拌，当油漆箱内的油漆搅拌均匀后，关闭电机Ⅱ。启动气缸Ⅰ，气缸Ⅰ伸长，带动箱盖向上移动，当箱盖向上移动到高于油漆箱位置后，关闭气缸Ⅰ。启动电机Ⅰ，电机Ⅰ转动180度使箱盖移离油漆箱上方，关闭电机Ⅰ。启动电动绕线轮Ⅲ，使电动绕线轮Ⅲ顺时针转动，放出拉线Ⅰ，气缸Ⅱ及刷子在重力作用下顺时针转动，当气缸Ⅱ及刷子转动到竖直状态后，关闭电动绕线轮Ⅲ。启动气缸Ⅱ，气缸Ⅱ伸长，带动刷子向下运动，使刷子进入油漆箱，当刷子没入油漆箱后，气缸Ⅱ缩短，带动刷子向上移动，当刷子向上移动到高于油漆箱的位置后，关闭气缸Ⅱ。启动电动绕线轮Ⅲ，使电动绕线轮Ⅲ逆时针转动，收回拉线Ⅰ，带动气缸Ⅱ及刷子逆时针转动，当气缸Ⅱ及刷子转动到水平状态后，关闭电动绕线轮Ⅲ。启动气缸Ⅱ，气缸Ⅱ伸长，带动刷子向右移动，当刷子与墙壁接触后，关闭气缸Ⅱ。启动电动绕线轮Ⅰ和电动绕线轮Ⅱ，电动绕线轮Ⅰ逆时针转动，收拉线Ⅱ，电动绕线轮Ⅱ逆时针转动，放拉线Ⅱ，使滑块向上移动，带动刷子向上移动粉刷墙壁，当滑块向上移动到一定位置后，电动绕线轮Ⅰ顺时针转动，放拉线Ⅱ，电动绕线轮Ⅱ顺时针转动，收拉线Ⅱ，使滑块向下移动，带动刷子向下移动粉刷墙壁，粉刷好后，关闭电动绕线轮Ⅰ和电动绕线轮Ⅱ。当刷完一定范围厂房墙壁的油漆后，移动推车位置，重复上述动作，可以实现大面积刷 漆。

完成墙壁刷漆动作后，启动电机Ⅰ，电机Ⅰ转动，带动箱盖转动，当箱盖转动到油漆箱正上方后，关闭电机Ⅰ。启动气缸Ⅰ，气缸Ⅰ缩短，带动箱盖向下移动，当箱盖接触到油漆箱后，关闭气缸Ⅰ。启动电动绕线轮Ⅰ和电动绕线轮Ⅱ，电动绕线轮Ⅰ顺时针转动，放拉线Ⅱ，电动绕线轮Ⅱ顺时针转动，收拉线Ⅱ，使滑块向下移动，当滑块到达初始位置后，关闭电动绕线轮Ⅰ和电动绕线轮Ⅱ。

因为包括有气缸Ⅲ，气缸Ⅲ在推车左侧，气缸Ⅲ上端与左支架连接，当需要粉刷更高的墙壁时，启动气缸Ⅲ，使气缸Ⅲ伸长，带动左支架向上移动，使刷子向上移动，粉刷更高处的墙壁，粉刷完后，关闭动气缸Ⅲ。可以增加刷漆的竖向范围。

因为支杆Ⅰ和支杆Ⅱ的材质为Q235钢，耐腐蚀性强，承重能力强，使用年限长久，增加装置的实用价值。

(3)有益效果

本实用新型达到了刷漆均匀、刷漆效率高、刷漆范围大的效果，利用本装置可以大范围、快速的对工业工厂用厂房刷漆，节约劳动力成本和时间成本。

附图说明

图1为本实用新型的第一种主视结构示意图。

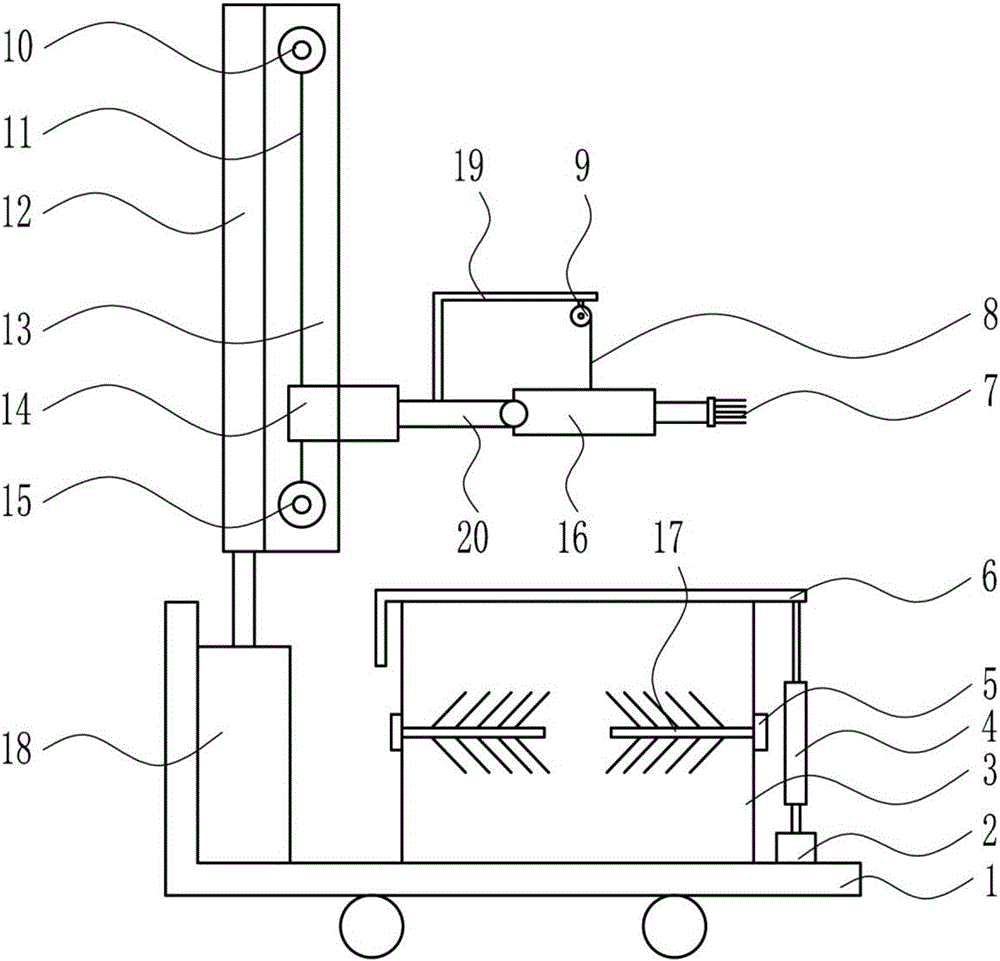

图2为本实用新型的第二种主视结构示意图。

附图中的标记为：1-推车，2-电机Ⅰ，3-油漆箱，4-气缸Ⅰ，5-电机Ⅱ，6-箱盖，7-刷子，8-拉线Ⅰ，9-电动绕线轮Ⅲ，10-电动绕线轮Ⅰ，11-拉线Ⅱ，12-左支架，13-滑轨，14-滑块，15-电动绕线轮Ⅱ，16-气缸Ⅱ，17-搅拌杆，18-气缸Ⅲ，19-支杆Ⅰ，20-支杆Ⅱ。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种工业工厂用厂房刷漆装置，如图1-2所示，包括有推车1、电机Ⅰ2、油漆箱3、气缸Ⅰ4、电机Ⅱ5、箱盖6、刷子7、拉线Ⅰ8、电动绕线轮Ⅲ9、电动绕线轮Ⅰ10、拉线Ⅱ11、左支架12、滑轨13、滑块14、电动绕线轮Ⅱ15、气缸Ⅱ16、搅拌杆17、支杆Ⅰ19和支杆Ⅱ20，推车1上从左至右依次设有左支架12、油漆箱3和电机Ⅰ2，左支架12右侧设有滑轨13，滑轨13上设有滑块14，滑轨13上下两侧对称设有电动绕线轮Ⅰ10和电动绕线轮Ⅱ15，电动绕线轮Ⅰ10和电动绕线轮Ⅱ15之间绕有拉线Ⅱ11，拉线Ⅱ11与滑块14连接，滑块14右端设有支杆Ⅱ20，支杆Ⅱ20上方设有支杆Ⅰ19，支杆Ⅰ19底部右方设有电动绕线轮Ⅲ9，电动绕线轮Ⅲ9上绕有拉线Ⅰ8，支杆Ⅱ20右端转动式连接有气缸Ⅱ16，拉线Ⅰ8与气缸Ⅱ16连接，气缸Ⅱ16右端设有刷子7，油漆箱3外左右两侧对称设有电机Ⅱ5，电机Ⅱ5上连接有搅拌杆17，搅拌杆17在油漆箱3内部，电机Ⅰ2上端设有气缸Ⅰ4，气缸Ⅰ4上端设有箱盖6，箱盖6位于油漆箱3正上方。

包括有气缸Ⅲ18，气缸Ⅲ18在推车1左侧，气缸Ⅲ18上端与左支架12连接。

支杆Ⅰ19和支杆Ⅱ20的材质为Q235钢。

工作原理：使用本装置时，使用者将推车1推到需要粉刷的墙前方合适位置，启动电机Ⅱ5，电机Ⅱ5转动带动搅拌杆17转动，对油漆箱3内的油漆进行搅拌，当油漆箱3内的油漆搅拌均匀后，关闭电机Ⅱ5。启动气缸Ⅰ4，气缸Ⅰ4伸长，带动箱盖6向上移动，当箱盖6向上移动到高于油漆箱3位置后，关闭气缸Ⅰ4。启动电机Ⅰ2，电机Ⅰ2转动180度使箱盖6移离油漆箱3上方，关闭 电机Ⅰ2。启动电动绕线轮Ⅲ9，使电动绕线轮Ⅲ9顺时针转动，放出拉线Ⅰ8，气缸Ⅱ16及刷子7在重力作用下顺时针转动，当气缸Ⅱ16及刷子7转动到竖直状态后，关闭电动绕线轮Ⅲ9。启动气缸Ⅱ16，气缸Ⅱ16伸长，带动刷子7向下运动，使刷子7进入油漆箱3，当刷子7没入油漆箱3后，气缸Ⅱ16缩短，带动刷子7向上移动，当刷子7向上移动到高于油漆箱3的位置后，关闭气缸Ⅱ16。启动电动绕线轮Ⅲ9，使电动绕线轮Ⅲ9逆时针转动，收回拉线Ⅰ8，带动气缸Ⅱ16及刷子7逆时针转动，当气缸Ⅱ16及刷子7转动到水平状态后，关闭电动绕线轮Ⅲ9。启动气缸Ⅱ16，气缸Ⅱ16伸长，带动刷子7向右移动，当刷子7与墙壁接触后，关闭气缸Ⅱ16。启动电动绕线轮Ⅰ10和电动绕线轮Ⅱ15，电动绕线轮Ⅰ10逆时针转动，收拉线Ⅱ11，电动绕线轮Ⅱ15逆时针转动，放拉线Ⅱ11，使滑块14向上移动，带动刷子7向上移动粉刷墙壁，当滑块14向上移动到一定位置后，电动绕线轮Ⅰ10顺时针转动，放拉线Ⅱ11，电动绕线轮Ⅱ15顺时针转动，收拉线Ⅱ11，使滑块14向下移动，带动刷子7向下移动粉刷墙壁，粉刷好后，关闭电动绕线轮Ⅰ10和电动绕线轮Ⅱ15。当刷完一定范围厂房墙壁的油漆后，移动推车1位置，重复上述动作，可以实现大面积刷漆。

完成墙壁刷漆动作后，启动电机Ⅰ2，电机Ⅰ2转动，带动箱盖6转动，当箱盖6转动到油漆箱3正上方后，关闭电机Ⅰ2。启动气缸Ⅰ4，气缸Ⅰ4缩短，带动箱盖6向下移动，当箱盖6接触到油漆箱3后，关闭气缸Ⅰ4。启动电动绕线轮Ⅰ10和电动绕线轮Ⅱ15，电动绕线轮Ⅰ10顺时针转动，放拉线Ⅱ11，电动绕线轮Ⅱ15顺时针转动，收拉线Ⅱ11，使滑块14向下移动，当滑块14到达初始位置后，关闭电动绕线轮Ⅰ10和电动绕线轮Ⅱ15。

因为包括有气缸Ⅲ18，气缸Ⅲ18在推车1左侧，气缸Ⅲ18上端与左支架12连接，当需要粉刷更高的墙壁时，启动气缸Ⅲ18，使气缸Ⅲ18伸长，带动左支 架12向上移动，使刷子7向上移动，粉刷更高处的墙壁，粉刷完后，关闭动气缸Ⅲ18。可以增加刷漆的竖向范围。因为支杆Ⅰ19和支杆Ⅱ20的材质为Q235钢，耐腐蚀性强，承重能力强，使用年限长久，增加装置的实用价值。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
