一种钢构空间桁架型钢的制作方法

本实用新型涉及建筑工程，是一种钢构空间桁架型钢。

背景技术：

现有的T型钢被广泛应用于建筑工程中，经过多年使用发现它仍存在不足：由于T型钢的腹板抗屈曲能力较低，受到高度和厚度比的限制，当需要较大承载力时，或要求较高稳定性时，需将腹板的厚度加厚，并需要增加其它结构，因而增加了构件的载荷，给加工带来不便，并给施工带来较多不便；在工程中特别是钢结构工程中，选用型材的灵活度受限制等。

技术实现要素：

本实用新型的目的是，提供一种钢构空间桁架型钢，它替代现有T型钢，能够解决现有技术的不足。

本实用新型为实现上述目的，通过以下技术方案实现：一种钢构空间桁架型钢，包括连杆，连杆宽度方向两侧分别连接第一桁架型钢和第二桁架型钢，第一桁架型钢由数个第一斜板和数个第二斜板组成，第二桁架型钢由数个第三斜板和第四斜板组成，第一斜板与第二斜板间设置第一夹角α₁第一夹角α₁为锐角，第三斜板与第四斜板间设置第三夹角α₃，第三夹角α₃为锐角，第一斜板和第二斜板与连杆连接的长度L₁是第一斜板和第二斜板的宽度总和，第三斜板和第四斜板与连杆连接的长度L₂是第三斜板和第四斜板的宽度总和。连杆的横截面为C型。连杆的横截面为矩型。连杆的横截面为凹槽型。连杆的中部开设腔体，腔体内填充砂浆或混凝土。第一斜板与连杆水平方向设置第二夹角α₂，第二夹角α₂为100°-135°。

本实用新型特别适合在钢结构工程中、构件结合的建筑及装配式建筑中使用，承载力高，腹板的厚度较薄，可根据需要直接剪切使用，可适用于各种工程结构中，能够承载较大的载荷，整体稳定性及局部稳定性较好，在相同承载力的情况下，节省钢材20-25%，为施工提供了较大的方便性等。本实用新型替代现有技术的T型钢，并在各领域中应用。

附图说明

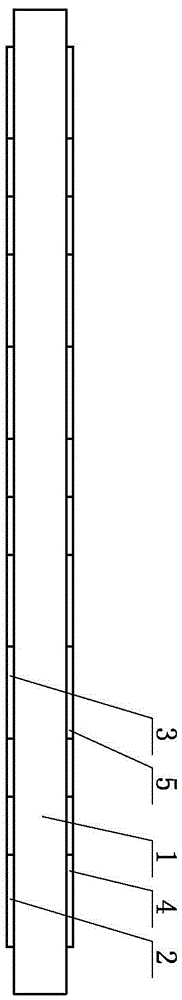

附图1是本实用新型结构示意图；附图2是附图1的俯视结构示意图；附图3是附图1的左视结构示意图；附图4是附图1中A向实施例之一结构示意图，主要示意连杆的空腔内填充砂浆或混凝土的结构示意图；附图5是附图1中A向实施例之一结构示意图，示意图中未填充砂浆或混凝土的结构示意图；附图6是附图1中A向实施例之二结构示意图，示意连杆空腔内未填充砂浆或混凝土的结构示意图；附图7是附图1中A向实施例之二结构示意图，示意连杆空腔内填充砂浆或混凝土的结构示意图；附图8是附图1中A向实施例之三结构示意图，主要示意连杆的空腔内未填充砂浆或混凝土的结构示意图；附图9是附图1中A向实施例之三结构示意图，示意连杆空腔内填充了砂浆的结构示意图；附图10是图1的后视图。

具体实施方式

对照附图对本实用新型做进一步说明。

本实用新型的一种钢构空间桁架型钢，包括连接1，连杆1宽度方向两侧分别连接第一桁架型钢和第二桁架型钢，第一桁架型钢由数个第一斜板2和数个第二斜板3组成，第二桁架型钢由数个第三斜板4和第四斜板5组成，第一斜板2与第二斜板3间设置第一夹角α₁第三斜板4与第四斜板5间设置第三夹角α₃，第一斜板2和第二斜板3与连杆1连接的长度L₁是第一斜板2和第二斜板3的宽度总和，第三斜板4和第四斜板5与连杆1连接的长度L₂是第三斜板4和第四斜板5的宽度总和。本实用新型所述结构可替代现有的T型钢在各种工程中使用，特别适用于建筑构件组合的建筑中，它的斜板采用多块钢板加工而成。本实用新型的所述结构可使斜板的厚度做薄，使整体承载力增强，局部稳定性及整体稳定性均比现有T型钢提高30%-40%，同等承载力的情况下，整体重量比T型钢减少15%左右，在装配式结构的建筑工程中具有极大优势。

本实用新型所述第一夹角α₁优选30°-70°，第三夹角α₃优选30°-70°，它能够进一步增加型钢的整体稳定性及局部稳定性。

本实用新型优选的方案是：连杆1的中部开设腔体，腔体内填充砂浆或混凝土，这种结构可以进一步增加连杆1的强度。

本实用新型所述连杆1的横截面优选的形状为：连杆1的横截面为C形或矩形；也可以是连杆1的横截面为凹槽形。上述横截面形状易于加工、易于与斜板连接，连接牢固，并可增加承载力。

本实用新型优选的方案是：第一斜板2与连杆1水平方向设置第二夹角α₂，第二夹角α₂为100°-135°。这种倾斜角度能使本实用新型型钢的承载力达到较佳状态，并易于根据需要剪裁使用。
