一种带预应力的钢化幕墙板挂件结构的制作方法

本实用新型涉及幕墙板干挂结构技术领域，具体公开一种带预应力的钢化幕墙板挂件结构。

背景技术：

天然石材是大自然最早赋予我们的建筑材料，其表现出完美的实用价值，发挥着独有的视觉魅力；石材应用范围特别广，最常见的是作为建筑装饰用幕墙、墙地面板和吊顶板使用。

其中，现代建筑对石材幕墙质量及装饰效果要求很高，尤其对其安全性能要求极高；为更适应现代建筑的要求，各式各样的高质幕墙板应运而生，其中有一种带预应力的钢化幕墙板表现突出，其综合考虑抗压、抗风压、抗拉、抗震动能力和安全系数，满足市场的需求，受到广泛关注；为方便该种结构的幕墙板干挂，需要配套设计出具有高强度、连接使用方便的干挂挂件。

技术实现要素：

本实用新型的发明目的在于：为解决以上问题提供一种结构简单、安装使用方便且连接强度高的带预应力的钢化幕墙板挂件结构。

本实用新型所采用的技术方案是这样的：

一种带预应力的钢化幕墙板挂件结构，包括石板材、钢网结构和有机塑板，所述钢网结构预埋于所述石板材背面槽口内部，所述有机塑板通过结构胶粘合与所述石板材背面，所述钢网结构上沿口向上向 内延伸呈七字型，对接碰焊成挂钩。

进一步地，所述有机塑板上沿及所述石板材背面上沿相对石板材正面上沿较低，呈台阶状。

综上所述，由于采用上述技术方案，本实用新型的有益效果是：本实用新型挂件直接形成于钢网结构上，一体化成型，强度高；上沿七字形弯曲碰焊，连接形成挂接结构，成型简单，强度高，安装方便。

附图说明

图1为本实用新型的结构主视图；

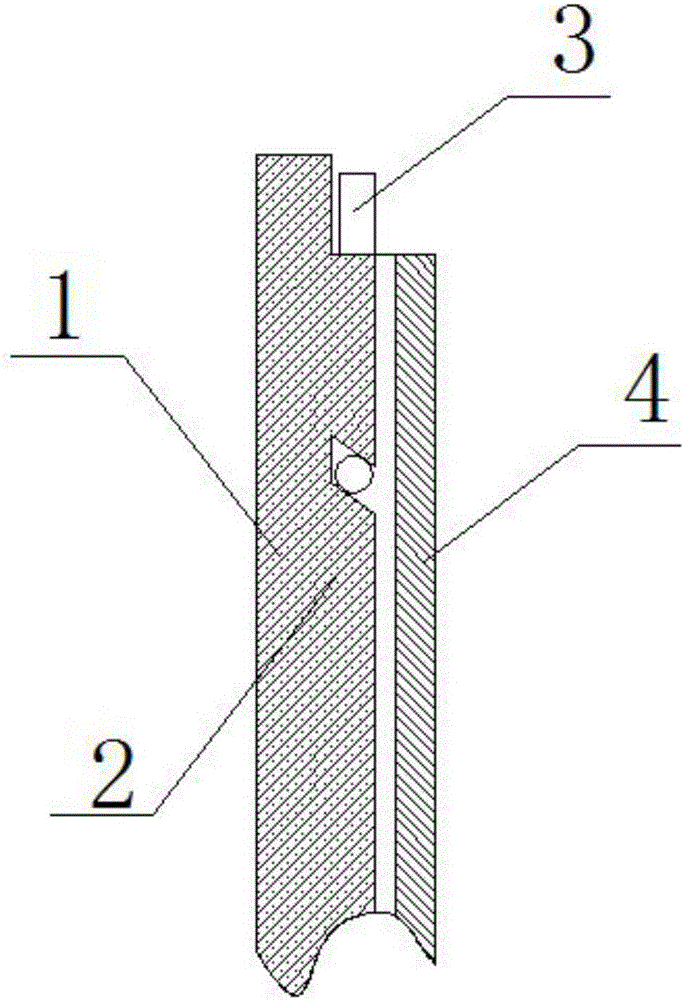

图2为本实用新型的结构侧视图。

具体实施方式

下面结合附图对本实用新型作进一步详细说明。

如图1-2所示，一种带预应力的钢化幕墙板挂件结构，包括石板材1、钢网结构3和有机塑板4，所述石板材1背面井字形开槽，所述钢网结构3对应井字形槽口2，用环氧树脂胶预埋于所述槽口2内锁定,干挂时保证槽口相对石板材向上倾斜(如图2)；所述有机塑板4设置于石板材1背面，两者通过结构胶粘合。所述钢网结构3上沿口向上向内延伸呈七字型(如图1中圈内部分)，对接碰焊成挂钩。

所述有机塑板4上沿及所述石板材1背面上沿相对石板材1正面上沿较低，呈台阶状(如图2)，挂件结构形成于该台阶部分，与石板材共面，干挂更加方便快捷。

以上结合具体实施例描述了本实用新型的技术原理。这些描述只是为了解释本实用新型的原理，而不能以任何方式解释为对本实用新 型保护范围的限制。基于此处的解释，本领域的技术人员不需要付出创造性的劳动即可联想到本实用新型的其它具体实施方式，这些方式都将落入本实用新型的保护范围之内。
