彩钢板墙体调平装置的制作方法

本实用新型涉及彩钢板墙体安装技术领域，具体的说是彩钢板墙体调平装置。

背景技术：

随着我国经济建设的发展，洁净间的彩钢板墙体得到了广泛的应用，这使得墙体的制作工艺越来越具有标准化、系列化、通用化水平。然而在实际安装场地内往往场地内地面难以做到水平，需要对彩钢板墙体的高度进行调节，目前常用的彩钢板墙板的固定和调平方式有以下几种：通过上马槽做高来调节高度，或者通过下马槽里垫垫片来调节高度，下马槽用对扣的槽铝用抽芯铆钉调节固定，也有用自攻丝直接固定；还有把地势高的彩钢板地方的墙体长的部分锯掉的方式。原有的调平方式都存在很多缺陷。

现有技术中上马槽、下马槽采用铝合金槽铝，铝合金槽铝本身价格就贵，大量使用铝合金槽铝导致原料成本居高不下，现有技术中的调平装置是整体的，铝合金槽铝加工后到现场是固定的高度，遇到地面误差较大，两根槽铝调到最大还是不够高和槽铝全部贴紧还是太高时，均不能满足要求时，就无法实施；把墙体长的部分锯掉的方式不仅现场施工繁琐效率低，而且切割后的彩钢板墙体美观度大大降低；此外，现场安装彩钢板往往因为保护不到位，或者人为的破坏碰撞等原因，需要更换彩钢板墙板时，现有的方式是无法拆卸的，给业主留下了许多遗憾。

技术实现要素：

针对上述问题，本实用新型提供了一种彩钢板墙体调平装置，其结构简单，制作方便，生产成本低，制作周期短，使得彩钢板墙体地安装更加方便快捷，便于彩钢板墙体的更换拆卸。

一种彩钢板墙体调平装置，包括调平装置主体和调平装置基座，其特征在于：所述调平装置主体包括通丝螺杆，所述通丝螺杆的上端设有扳手卡口段，所述扳手卡口段的上端设有承载板，彩钢板墙体支撑在所述承载板上，所述通丝螺杆上套装有所述通丝螺杆螺纹配合的固定螺母，所述调平装置基座上设有通孔，所述通丝螺杆自上至下穿过所述通孔使得所述固定螺母的下端面与所述调平装置基座相抵，所述调平装置基座固定在地面上。

进一步的，所述承载板上设有与所述彩钢板墙体咬合的楔形块。

进一步的，所述调平装置基座包括台阶框体，所述通孔开设在所述台阶框体的台阶面上，台阶框体的两侧分别设有固定底边，所述固定底板上分别设有安装通孔，膨胀螺丝穿过所述安装通孔将所述调平装置基座固定在地面上。

进一步的，所述承载板为圆钢板。

本实用新型的彩钢板墙体调平装置，彩钢板墙体支撑在调平装置主体上，调平装置主体和调节装置基座通过螺纹配合来调节调平装置主体的上下的高度，从而提升或下降彩钢板墙体的高度，实现整体墙板的水平高度调平。具有结构简单，调节方便，精确，使用方便的优势，此外本实用新型的彩钢板墙体调平装置的制作无需用到槽铝，制作材料成本降低；本实用新型的采用彩钢板墙体调平装置安装彩钢板墙体的方法，安装墙体方便快捷，调节方便，精确；使用本实用新型的彩钢板墙体调平装置后需要拆卸彩钢板墙体时，只要把此墙板及比邻的一块墙板下的两个或一个调平装置主体向下调节降低，比邻的两块彩钢板墙体的上端会自然的从上马槽中脱出，在墙体的上端与彩钢板墙体的垂直方向稍微推开一点，夹在墙体之间的中字铝就可以轻松的取出，坏的墙板就可以方便更换。

附图说明

图1为本实用新型的彩钢板墙体调平装置的结构示意图；

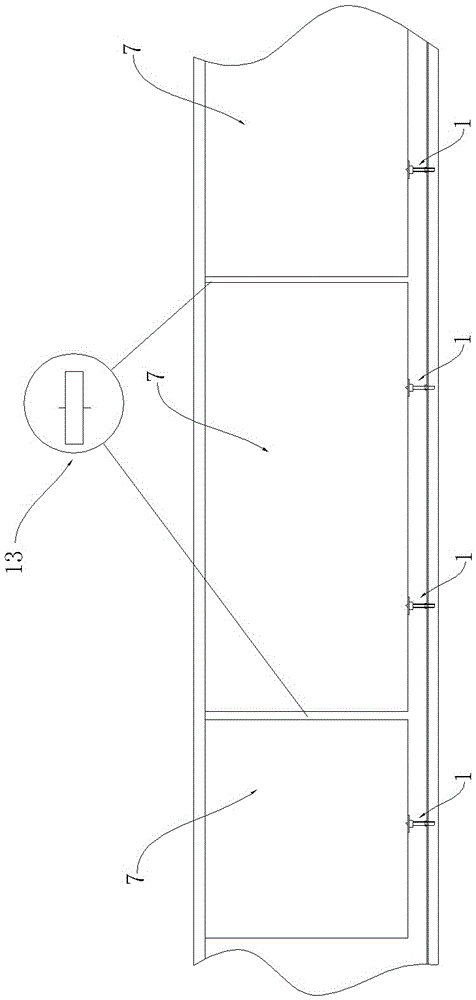

图2为本实用新型的彩钢板墙体调平装置安装彩钢板墙体时的主视结构示意图；

图3为本实用新型的彩钢板墙体调平装置安装彩钢板墙体时的主视结构示意图。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

见图1，本实用新型的一种彩钢板墙体调平装置，包括调平装置主体1和调平装置基座2，调平装置主体1包括通丝螺杆3，通丝螺杆3的上端设有扳手卡口段4，扳手卡口段4的上端设有承载板5，承载板5为圆钢板，承载板上设有楔形块6，彩钢板墙体7支撑在承载板5上与楔形块6咬合，彩钢板墙体7支撑在承载板5上，通丝螺杆3上套装有通丝螺杆3螺纹配合的固定螺母8，调平装置基座2包括台阶框体9，台阶框体9的台阶面上开设有通孔，通丝螺杆3自上至下穿过通孔使得固定螺母8的下端面与调平装置基座2的台阶面相抵，台阶框体9的两侧分别设有固定底边11，固定底板10上分别设有安装通孔，膨胀螺丝11穿过安装通孔将调平装置基座9固定在地面上。

见图2、图3，以下描述采用本实用新型的彩钢板墙体调平装置装彩钢板墙体的过程，包括以下步骤：

a、测量现场房间整体地面误差的最大值及最小值，计算出所需的调平装置基座的高度，使得彩钢板墙体调平装置的高度能够满足现场房间整体地面误差的最大值及最小值，已经把地面的最大误差已经考虑进去后，不管在现场的任意一个地方安装都在调节范围之内，误差不大基座做一种尺寸，误差大的做两种尺寸，地面低的地方，基座适当高一点，地面高的地方基座适当低一点；

b、根据现场房间高度及彩钢板墙体调平装置的高度计算得到彩钢板墙体的高度，彩钢板墙体的高度小于房间高度减去彩钢板墙体调平装置的最小高度；

c、在现场房间内与彩钢板墙体安装位置对应的顶板上安装上马槽12，调平装置基座9通过膨胀螺丝11固定在地面上，将彩钢板墙体7的上端卡装在上马槽12中，将彩钢板墙体7的下端支撑在彩钢板墙体调平装置的承载板5上，通过扳手卡紧在扳手卡口段拧转调平装置主体，直至调平装置主体提升至最高点，完成一块彩钢板墙体的安装，相邻的彩钢板墙体之间通过中字铝13连接，在彩钢板墙体7的下方设置踢脚线14。

通过以步骤，就完成了墙板的安装，不管地面误差多大，墙板的长度一致，在任何地方都能安装。本实用新型的彩钢板墙体调平装置相比较全部使用60mm和80mm的铝合金槽体对扣调节要便宜很多，而且铝合金槽体安装的墙板不好拆卸，本工艺安装墙板有缺陷的随时可以拆卸更换，

使用本实用新型的彩钢板墙体调平装置后需要拆卸彩钢板墙体时，只要把此墙板及比邻的一块墙板下的两个或一个调平装置主体向下调节降低，比邻的两块彩钢板墙体的上端会自然的从上马槽中脱出，在墙体的上端与彩钢板墙体的垂直方向稍微推开一点，夹在墙体之间的中字铝就可以轻松的取出，损坏的墙板就可以方便更换。

本实用新型的彩钢板墙体调平装置可以实现彩钢板墙体的统一尺寸，保证墙体顶部齐平，不需要在现场由于地面的水平误差太大，到现场后由于地面不平对偏长墙体进行加工，墙体安装不需要切割，墙体美观牢固；还有这种装置不要再为墙体损坏无法修复而烦恼。图中3彩钢板墙体下有80mm的圆弧踢脚线，地面的不平在圆弧踢脚线里调节，不做水泥地坪或环氧地坪的整体找平，减少成本。这种方式不但结构简单，调节方便，精确，使用方便，成本较低的优势。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
