一种模块化木屋组合结构的制作方法

本实用新型涉及可拆开的建筑物构造技术领域，特别涉及一种模块化木屋组合结构。

背景技术：

现有的木结构房屋通常采用横向的木块搭建墙体，由于上述木块均是木工通过手工从原木开料，既需要高昂的原料成本，又需要大量人力成本，并且对于木工的手艺有较高要求。最后搭建成的木结构房屋只能以最初的设计图纸为准，无法因应房屋周边环境的变迁而进行结构调整。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种模块化木屋组合结构，其安全可靠，能根据用户意愿随时调整木屋的门、窗和墙壁布局。

一种模块化木屋组合结构，包括空间单元，所述空间单元包括框架、天花、地板和墙体，所述天花、地板和墙体均与框架可拆式连接，所述墙体由竖向模块组成，所述竖向模块包括墙板模块、门模块、窗模块，所述竖向模块的高度与木屋单层高度相等，所述墙板模块以300mm的宽度为模数，所述门模块和窗模块的宽度为墙板模块的宽度的整数倍。

进一步地，所述门模块的宽度为1200mm，所述窗模块的宽度为1500mm。

更进一步地，所述竖向模块还包括空气处理模块和/或电路集成模块。所述空气处理模块包括一体成型在其内部的空气处理设备，所述空气处理模块的宽度为墙板模块的宽度的整数倍。所述电路集成模块包括一体成型在其内部的集成电路装置，所述电路集成模块的宽度为墙板模块的宽度的整数倍。

进一步地，所述框架包括横梁和立柱，所述横梁的长度为墙板模块的宽度的整数倍 。所述立柱的高度为2700mm～4500mm。

所述空间单元以框架尺寸分为厅单元、房单元、楼梯间单元、卫生间单元和厨房单元。所述厅单元的长边为6000mm的横梁，短边为2700mm的横梁；房单元的长边为4800mm的横梁，短边为2700mm的横梁；楼梯间的长边为5100mm的横梁，短边为2100mm的横梁；卫生间单元的长边为2700mm的横梁，短边为2100mm的横梁；厨房单元的长边为3300mm的横梁，短边为1800mm的横梁。

本实用新型公开的模块化木屋组合结构，其竖向模块在加工厂内完成全部部件制作，运送至现场后可立即组装成为空间单元，再将各空间单元搭建成房屋后投入使用。本实用新型产品可用于木结构的房屋、别墅、住宅，等居住设施，具有高度的可调节性，用户能随时通过拆、装模块对木屋进行调整，使其与周边环境相适应。

附图说明

为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单说明。显然，所描述的附图只是本发明的一部分实施例，而不是全部实施例，本领域的技术人员在不付出创造性劳动的前提下，还可以根据这些附图获得其他设计方案和附图。

图1是所述竖向模块组成的墙体的结构示意图；

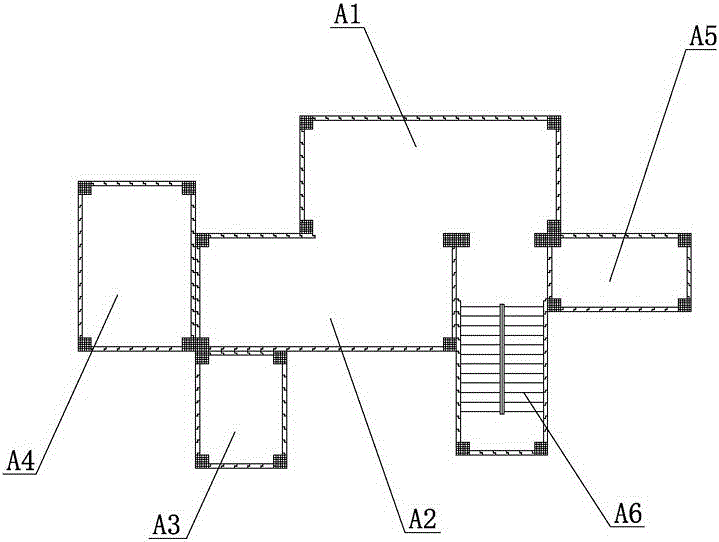

图2是本实用新型所述的模块化木屋组合的平面图。

具体实施方式

以下将结合实施例和附图对本发明的构思、具体结构及产生的技术效果进行清楚、完整地描述，以充分地理解本发明的目的、特征和效果。显然，所描述的实施例只是本发明的一部分实施例，而不是全部实施例，基于本发明的实施例，本领域的技术人员在不付出创造性劳动的前提下所获得的其他实施例，均属于本发明保护的范围。另外，文中所提到的所有联接/连接关系，并非单指构件直接相接，而是指可根据具体实施情况，通过添加或减少联接辅件，来组成更优的联接结构。本发明创造中的各个技术特征，在不互相矛盾冲突的前提下可以交互组合。

如图1所示，一种模块化木屋组合结构，所述木屋结构包括框架、天花、地板和墙体，所述天花、地板和墙体均与框架可拆式连接，所述墙体由竖向模块组成，所述竖向模块包括墙板模块11、门模块12、窗模块13，所述竖向模块的高度与木屋单层高度相等，所述墙板模块11以300mm、600mm或900mm的宽度为模数，所述门模块12和窗模块13的宽度为墙板模块11的宽度的整数倍。由于门模块12和窗模块13的宽度为墙板模块11的宽度的整数倍，当用户对墙体进行功能性改造时，只需解除旧有的竖向模块与框架之间的连接，便可替换上新的竖向模块，快速方便。

进一步作为优选的实施方式，当所述墙板模块11以300mm的宽度为模数时，所述门模块12的宽度为1200mm，所述窗模块13的宽度为1500mm。以一面2.4米的墙体为例，如果无采光、出入等要求，可以由八块墙板模块拼装而成；如果有采光要求，可以由一块窗模块与三块墙板模块拼装而成；如果需要预留通道，可以由一块门模块和四块墙板模块拼装而成；由一块门模块和一块窗模块拼接，则可同时满足采光和进出通道的用户需求。

进一步作为优选的实施方式，所述竖向模块还包括空气处理模块和/或电路集成模块。所述空气处理模块包括一体成型在其内部的空气处理设备，所述空气处理模块的宽度为墙板模块的宽度的整数倍。所述电路集成模块包括一体成型在其内部的集成电路装置，所述电路集成模块的宽度为墙板模块的宽度的整数倍。

进一步作为优选的实施方式，所述框架包括横梁和立柱，所述横梁的长度为墙板模块11的宽度的整数倍 。为实现墙体上的竖向模块能够自由更替，对应地，所述框架上的横梁的长度也需要符合墙板模块的宽度的模数关系，并且在横梁上以模数为间距设有对应数量的、可供墙板模块连接的安装位。所述立柱的高度为2700mm～4500mm。

如图2所示，进一步作为优选的实施方式，所述空间单元以框架尺寸分为厅单元A1/A2、房单元A5、楼梯间单元A6、卫生间单元A3和厨房单元A4。所述厅单元A1的长边为6000mm的横梁，短边为2700mm的横梁；房单元A5的长边为4800mm的横梁，短边为2700mm的横梁；楼梯间A6的长边为5100mm的横梁，短边为2100mm的横梁；卫生间单元A3的长边为2700mm的横梁，短边为2100mm的横梁；厨房单元A4的长边为3300mm的横梁，短边为1800mm的横梁。

以上对本发明的较佳实施方式进行了具体说明，但本发明创造并不限于所述实施例，熟悉本领域的技术人员在不违背本发明精神的前提下还可作出种种的等同变型或替换，这些等同的变型或替换均包含在本申请权利要求所限定的范围内。
